Как перенести держатель кнопок на плате в вашем ридере Kobo Libra Colour

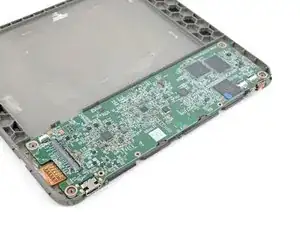

Если клей амортизатора платы перестал липнуть и в вашем заменяющем экране уже установлен клей, выполните этот шаг. В противном случае пропустите его.

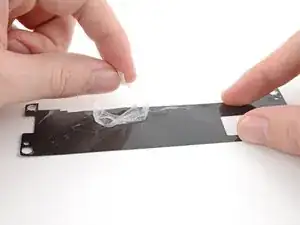

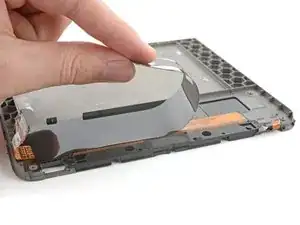

Используйте пинцет или пальцы, чтобы снять оставшийся клей с нижней части амортизатора платы.

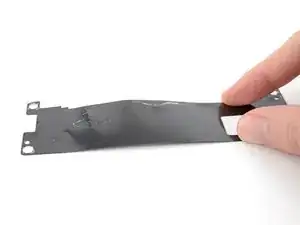

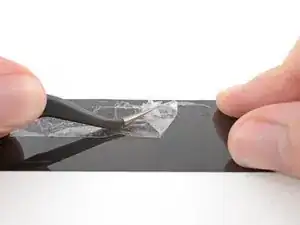

Если в вашем заменяющем экране уже установлен клей для амортизатора платы, снимите защитную подложку.

Если в вашем заменяющем экране нет предустановленного клея, используйте двусторонний скотч, например ленту Tesa, чтобы закрепить амортизатор.

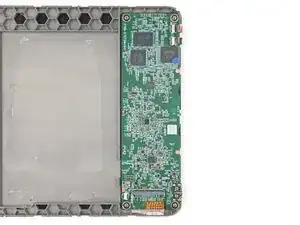

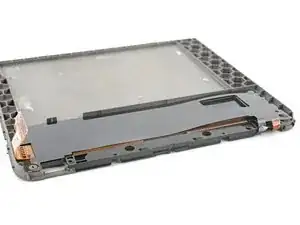

Поместите амортизатор платы в его посадочное место в раме, убедившись, что он правильно совмещён со стойками для винтов.

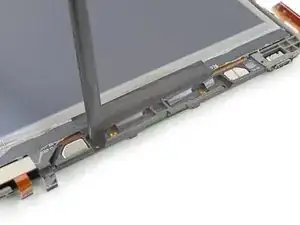

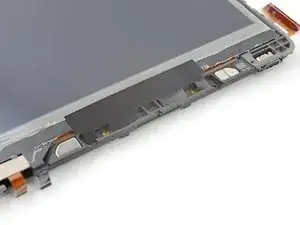

Нажмите амортизатор платы пальцами или лопаткой, чтобы прижать его и зафиксировать к раме.

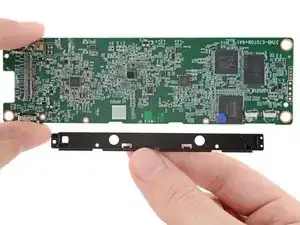

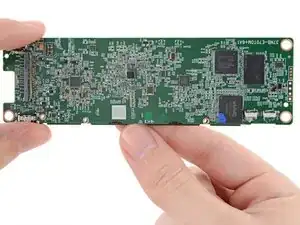

Наденьте держатель кнопок на плату так, чтобы его два защёлкивающихся выступа правильно вошли в углубления.

Держатель может смещаться вперёд‑назад вдоль углублений. Проверьте, совпадают ли три отверстия для винтов, чтобы убедиться, что держатель находится в правильном положении.

У держателя кнопок на раме два направляющих штифта.

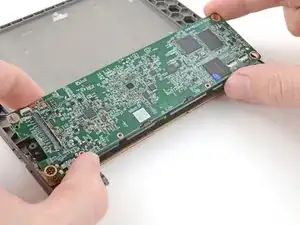

Удерживая держатель кнопок на месте, уложите плату в её посадочное место на раме.

При необходимости сдвиньте держатель кнопок вперёд‑назад, пока не почувствуете, что два его отверстия вошли на направляющие штифты.

Проверьте, чтобы все кабели находились над платой перед продолжением.

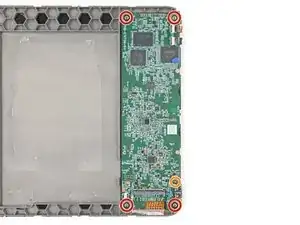

Используйте крестовую отвертку, чтобы переустановить пять винтов, фиксирующих плату и держатель кнопок:

Четыре винта длиной 2.4 мм

Один винт длиной 3.9 мм

Оставшиеся два винта закрепляют переднюю крышку и пока не должны устанавливаться обратно.

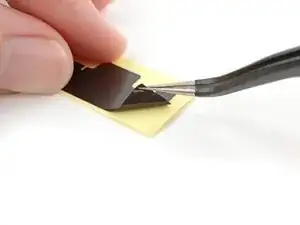

Снимите жёлтую подложку с ленты для светового уплотнения, чтобы открыть клеевой слой под ней.

Переверните устройство экраном вверх.

Разместите ленту для светового уплотнения над держателем кнопок и экраном, убедившись, что четыре откидных язычка не выступают за пределы держателя.

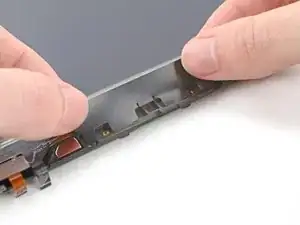

Приклейте ленту для светового уплотнения к держателю кнопок и экрану.

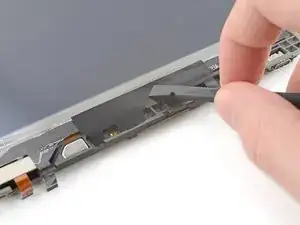

Используйте плоский конец лопатки или пальцы, чтобы прижать ленту для светового уплотнения и зафиксировать её клеевую сторону.

Вернитесь к исходному руководству и продолжите сборку, пропуская шаги, которые вы выполнили в этой процедуре.
