Замена материнской платы Samsung Galaxy Tab Pro 10.1
В этом руководстве показано, как заменить материнскую плату на Samsung Galaxy Tab Pro 10.1. Процедура включает снятие задней панели, кабелей аккумулятора и самого аккумулятора. Для доступа к материнской плате также потребуется снять фронтальную и заднюю камеры. Затем приведены шаги по снятию материнской платы для её замены.
Шаг 1
Будьте осторожны: фронтальная панель подключена к чувствительным проводам, которые могут оборваться при чрезмерном давлении.
Вставьте пластиковый инструмент для поддевания в щель между экраном и боковой частью планшета.
Обойдите всю щель по периметру пластиковым инструментом для поддевания.
Отложите в сторону разъединённые переднюю и заднюю панели устройства.
Шаг 2
Уберите шесть винтов Phillips #00 длиной 4 мм, которые фиксируют аккумулятор.
Шаг 3
Снимите ленту, проходящую вдоль аккумулятора.
Поднимите фиксирующие клапаны ZIF-разъёмов по обе стороны от разъёма аккумулятора.
Снимите два ленточных кабеля, лежащих по ширине аккумулятора и подключённых к материнской плате. Подведите палец под ленточный кабель и аккуратно приподнимите кабель вверх и снимите его.
Шаг 4
Используйте пластиковые пинцеты и снимите верхний центральный 6-контактный силовой разъём, который крепится к кромке материнской платы.
Отсоедините аккумулятор, аккуратно приподняв его из отсека панели.
Шаг 5

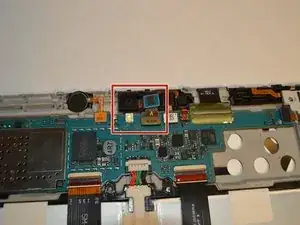

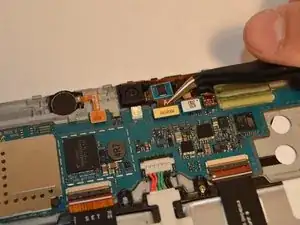

Используйте пластиковые пинцеты, чтобы аккуратно отсоединить фронтальную камеру от материнской платы.
Шаг 6

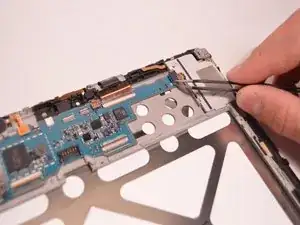

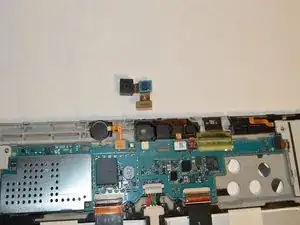

Используйте пластиковые пинцеты и аккуратно отсоедините заднюю камеру от материнской платы.
Шаг 7

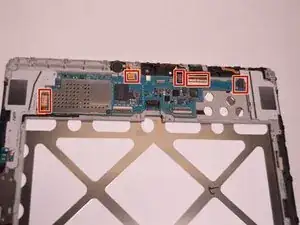

Снимите пять ленточных кабелей, которые соединяют материнскую плату, с помощью пластиковых пинцетов.
Шаг 8

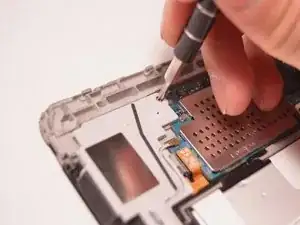

Уберите винты Phillips #00 из пластиковой части, прижимающей материнскую плату.
Шаг 9

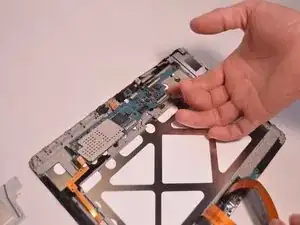

Осторожно приподнимите материнскую плату из корпуса передней панели.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
