Апгрейд Dell XPS 18 до mSATA SSD

По периметру корпуса расположено десять винтов, обведённых красным кружком на втором изображении. Используйте биту T8 Torx, чтобы выкрутить их, и отложите в сторону — они понадобятся при сборке.

Положите XPS 18 экраном вниз на ровную поверхность. Рекомендуется подложить защитный материал, например полотенце или салфетку из микрофибры, чтобы избежать царапин на экране. Для фотографий я использую белую газетную бумагу — она отлично подходит в качестве светлого фона.

На задней панели расположены две опоры, которые выдвигаются наружу. Они крепятся внутри корпуса, поэтому перед продолжением разборки выдвиньте их. Заднюю крышку нельзя снять, если опоры сложены.

С правой стороны есть дверца, которая вдвигается внутрь для доступа к слоту карты памяти. Это идеальное место, чтобы вставить палец и аккуратно снять заднюю панель. Потяните панель строго наружу от корпуса. Она может немного зацепиться, но легко снимется.

Внутренние компоненты открыты!

Имеется узкая пластиковая накладка, закрывающая тактильный двигатель, разъёмы и другие элементы. Аккуратно отогните её и отложите в сторону до момента закрытия корпуса.

Здесь расположены четыре винта с крестообразным шлицем. Используйте отвёртку №0, чтобы выкрутить их.

Немного приподнимите конец накопителя, противоположный разъёму, и выдвиньте его из слота. Накопитель легко извлекается.

Есть четыре винта с крестообразным шлицем — по два с каждой стороны. Используйте отвёртку №0, чтобы выкрутить их и отложить в сторону.

Если Вы устанавливаете SATA SSD, закрепите его в креплении, прикрутите винтами и выполните сборку в обратном порядке.

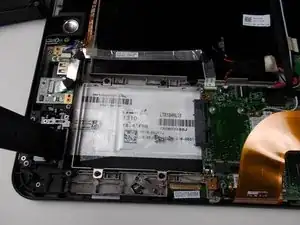

Я устанавливаю mSATA SSD, поэтому сохранил эти винты в небольшом пластиковом пакетике, закрепил их в свободном месте, где ранее был HDD, и установил крепление обратно.

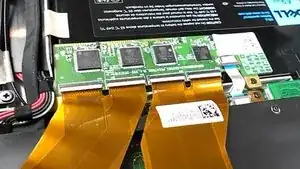

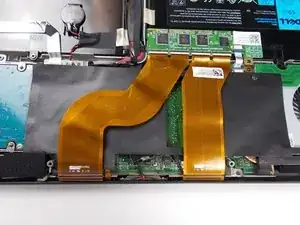

Чтобы получить доступ к разъёмам mSATA и ОЗУ, необходимо отсоединить кабели сенсорного дисплея и снять пластиковую изолирующую накладку. На самом деле это проще, чем кажется!

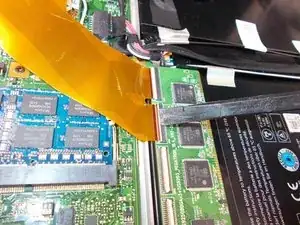

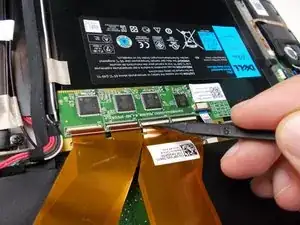

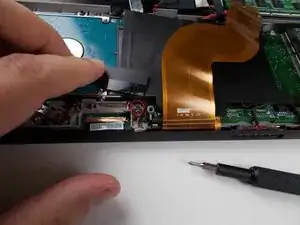

Используйте острый конец лопатки, чтобы откинуть фиксаторы и освободить кабели.

Снять эти фиксаторы очень легко.

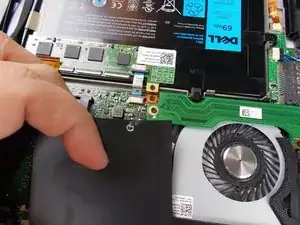

Эта пластиковая накладка крепится двумя винтами, поскольку она также служит заземлённым экраном. Используйте отвёртку №0, чтобы выкрутить винты, показанные на этих изображениях.

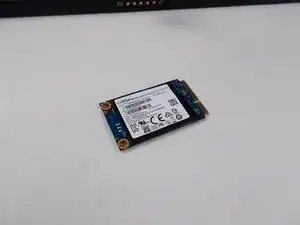

У меня остался mSATA SSD на 256 ГБ, снятый при апгрейде ноутбука несколько месяцев назад. Он идеально подходит для этого XPS 18!

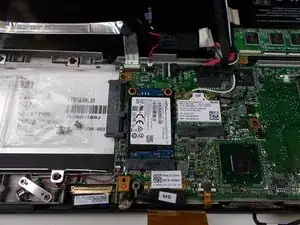

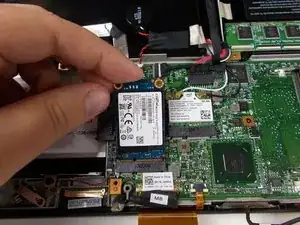

Вставьте mSATA SSD в разъём. Он имеет ориентирующий ключ, поэтому его можно вставить только одним способом.

Закрепите накопитель двумя винтами M2x3 мм с крестообразным шлицем.

Прикрутите пластиковую накладку обратно.

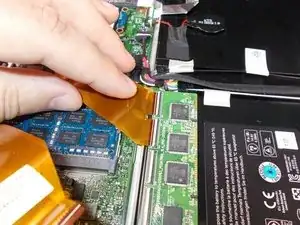

Вставьте коннекторы плоских кабелей обратно в разъёмы и используйте плоский конец лопатки, чтобы вернуть фиксаторы в исходное положение.
