Замена сенсорного экрана 4Sight 9

Положите планшет на бок так, чтобы два винта были направлены вверх.

Открутите два винта размером 1 мм с левой стороны планшета, используя крестовую отвёртку №00.

Осторожно отогните корпус от устройства, просовывая пластиковую раздвижную лопатку вдоль края устройства.

После ослабления соединения отделите корпус от устройства руками.

Удерживайте положительный и отрицательный провода максимально близко к динамику.

Используйте раздвижной инструмент и пальцы, чтобы одновременно поднять динамик с крышки.

Используйте паяльник, чтобы отпаять положительный и отрицательный провода, соединяющие аккумулятор с печатной платой.

Полное руководство по пайке доступно по этой ссылке.

Захватите ленточный кабель, расположенный на дальнем конце печатной платы, пластиковой лопаткой.

Надавите на разъём, пока застёжка не откроется.

Осторожно потяните вверх за ленточный кабель, пока он не отключится от печатной платы.

Отсоедините второй ленточный кабель от системной платы.

Используйте ту же технику, что и для предыдущего кабеля.

С помощью крестовой отвёртки №00 открутите четыре винта размером 1 мм, которые крепят печатную плату к устройству.

Пальцами захватите зелёный разъём Wi-Fi.

Осторожно потяните вверх за разъём, чтобы снять ленту, удерживающую разъём на месте.

Аккуратно поднимите системную плату пальцами.

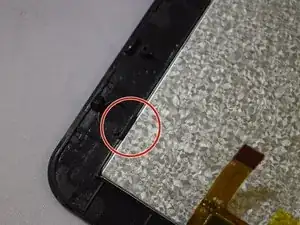

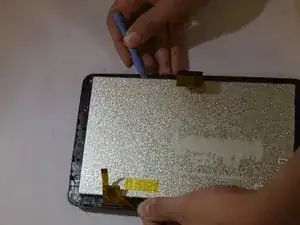

Вставьте пластиковую лопатку под экран и надавите, потянув вверх.

Повторяйте этот шаг в каждом углу экрана, пока он не отсоединится.

Поместите нагревательную панель на стеклянную раму, чтобы размягчить клей в течение 3–5 минут.

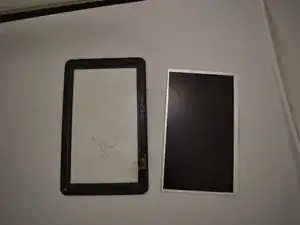

Аккуратно потяните сенсорный экран пальцами, снимая его с устройства.
