Замена экрана 4Sight 9

Положите планшет на бок так, чтобы два винта были направлены вверх.

Удалите два винта 1 мм с левой стороны планшета, используя отвертку Phillips #00.

Медленно отоприте корпус от устройства, скользя пластиковым инструментом для вскрытия вдоль корпуса.

Когда корпус ослабнет, используйте руки, чтобы отделить корпус от устройства.

Держите положительный и отрицательный провода как можно ближе к динамику.

Используйте открывающий инструмент и пальцы, чтобы одновременно поднять динамик с крышки.

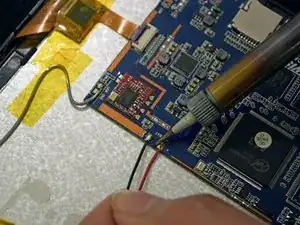

Используйте паяльный пистолет, чтобы удалить положительный и отрицательный провода, соединяющие батарею с платой.

Для полного руководства по пайке, нажмите здесь.

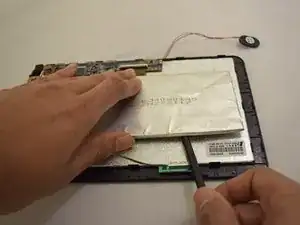

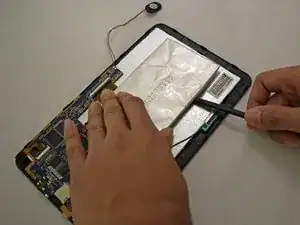

Вставьте пластиковый инструмент под верхний угол батареи и двигайте взад и вперёд.

Когда ослабнет, вставьте пластиковый инструмент под нижний угол и повторите движение.

Повторяйте предыдущие действия, пока батарея полностью не отойдет от устройства.

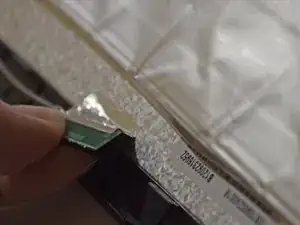

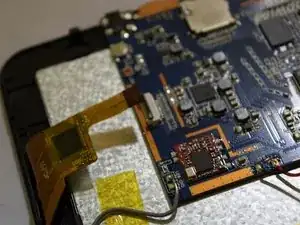

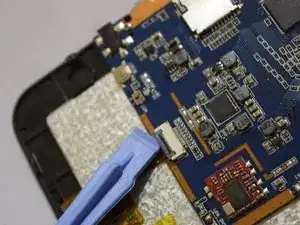

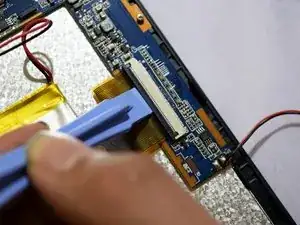

Захватите ленточный разъём, расположенный на дальнем конце платы, пластиковым лопаточным инструментом.

Нажмите на разъём, пока защёлка не освободится.

Осторожно потяните ленту вверх, пока она не отсоединится от платы.

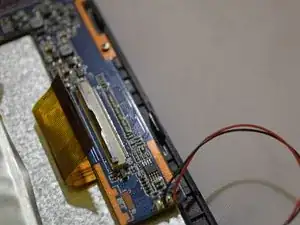

Снимите второй ленточный разъём с материнской платы тем же способом, что и первый.

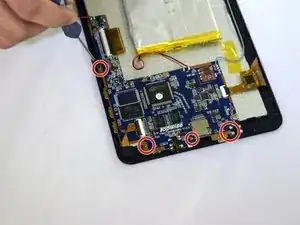

Используя отвертку Phillips #00, открутите четыре винта 1 мм, фиксирующие плату в устройстве.

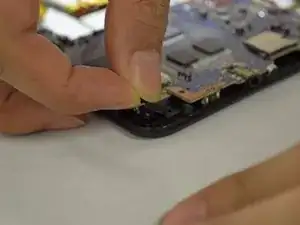

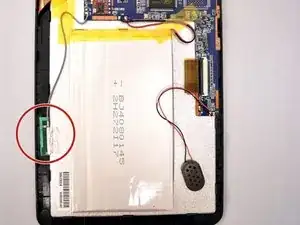

С помощью пальцев захватите зелёный разъём Wi‑Fi.

Осторожно потяните вверх разъём, чтобы снять ленту, удерживающую разъём на месте.

Расположив материнскую плату перед собой, посмотрите в нижний левый угол и потяните за камеру, чтобы полностью освободить плату.

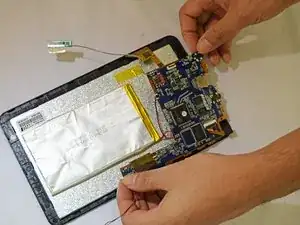

С помощью пальцев аккуратно приподнимите материнскую плату и батарею.

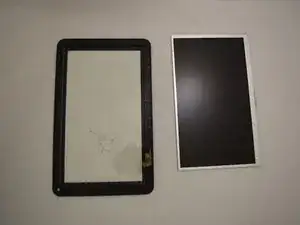

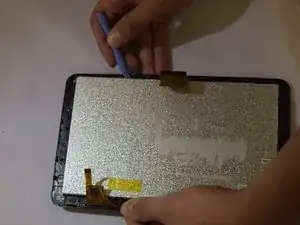

Вставьте пластиковый инструмент для поддевания под экран и приложите давление, тянув вверх.

Повторите этот шаг вокруг каждого угла экрана, пока он не отщёлкнется.

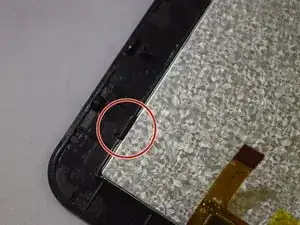

Убедитесь, что экран освобождён от всех чёрных защёлок, удерживающих его на месте.

Поместите нагревательную прокладку на рамку стекла, чтобы ослабить клей в течение 3–5 минут.

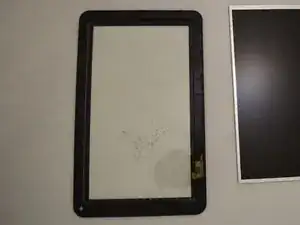

Удалите пластиковую плёнку с рамки стекла.
