Замена разъема зарядки 4Sight 9

Положите планшет на бок так, чтобы две винта были направлены вверх.

Удалите два винта 1 мм с левой стороны планшета с помощью крестовой отвертки Phillips #00.

Держите положительный и отрицательный провода как можно ближе к динамику.

Используйте инструмент для вскрытия и пальцы, чтобы одновременно поднять динамик от крышки.

Используйте паяльный пистолет, чтобы удалить положительные и отрицательные провода, соединяющие аккумулятор с платой.

Полное руководство по пайке можно найти здесь.

Захватите ленту, расположенную на дальнем конце платы, пластиковым лопаточным инструментом.

Нажмите на разъем, пока защелка не освободится.

Осторожно потяните электрическую ленту вверх, пока она не отсоединится от платы.

Снимите вторую электрическую ленту с материнской платы.

Используйте ту же технику, что и для предыдущей ленты.

С помощью крестовой отвертки #00 удалите четыре винта 1 мм, крепящие плату к устройству.

Пальцами захватите зеленый разъем Wi‑Fi.

Осторожно потяните разъем вверх, чтобы снять ленту, удерживающую разъем на месте.

Пальцами аккуратно приподнимите материнскую плату.

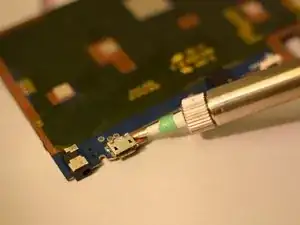

Используйте паяльный пистолет и, когда припой станет пластичным, подденьте левой стороной разъема зарядки до его отсоединения от платы с помощью пинцета.

Разъем зарядки может сильно нагреваться из‑за паяльника.

Повторите этот шаг для правой стороны разъема зарядки.

Полное руководство по пайке можно найти здесь.
