Замена материнской платы 4Sight 9
Вам потребуются пластиковые инструменты для открывания и отвертка на 1 мм. Ожидайте, что этот процесс займет примерно 10-15 минут. Убедитесь, что на рабочем месте достаточно места.
Шаг 1

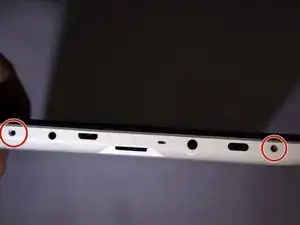

Положите планшет на бок так, чтобы два винта были обращены вверх.
Удалите два винта на 1 мм с левой стороны планшета, используя отвертку Phillips #00.
Шаг 2

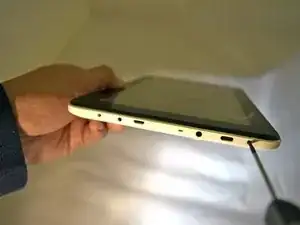

Аккуратно отделяйте корпус от устройства, проводя пластиковым инструментом вдоль устройства.
После того как корпус ослабнет, используйте руки для его отделения от устройства.
Шаг 3

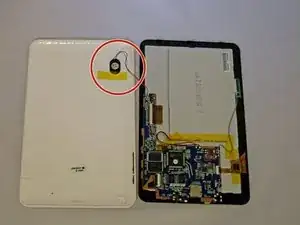

Держите положительные и отрицательные провода как можно ближе к динамику.

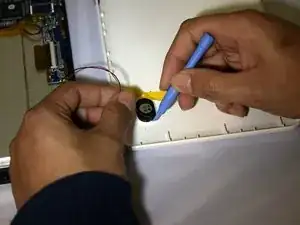

Используйте инструмент для открывания и пальцы, чтобы одновременно приподнять динамик от крышки.
Шаг 4

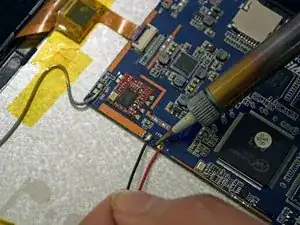

Используйте паяльник для удаления положительных и отрицательных проводов, соединяющих батарею с платой.
Чтобы получить полное руководство по пайке, нажмите здесь.
Шаг 5

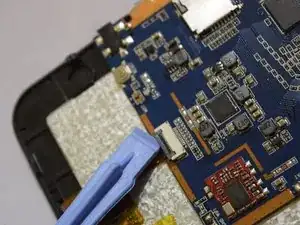

Схватите ленту, расположенную в дальнем конце платы, пластиковым инструментом.
Нажимайте на разъем до тех пор, пока зажим не ослабнет.
Аккуратно потяните вверх за электрическую ленту, пока она не отсоединится от платы.
Шаг 6

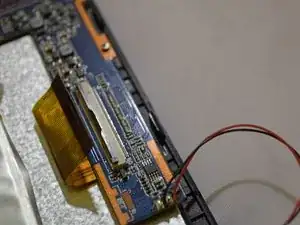

Удалите вторую электрическую ленту с материнской платы.
Используйте ту же технику, что и для предыдущей ленты.
Шаг 7

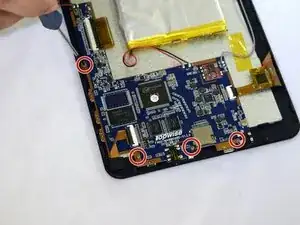

Используя отвертку Phillips #00, удалите четыре винта на 1 мм, удерживающие плату в устройстве.
Шаг 8

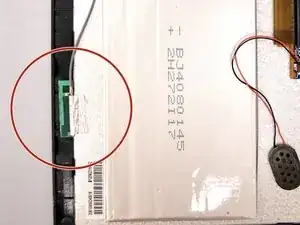

С помощью пальцев захватите зеленый разъем Wi-Fi.
Аккуратно потяните вверх за разъем, чтобы освобождить его от ленты, удерживающей разъем на месте.
Шаг 9

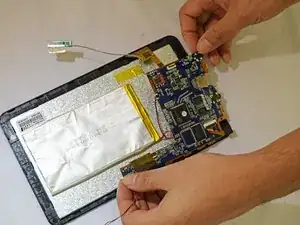

Аккуратно поднимите материнскую плату, используя пальцы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
