Как отремонтировать лобзик Einhell BT-JS 400E

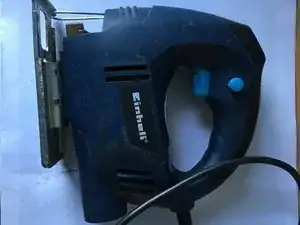

Показан общий вид лобзика. Синий пластиковый корпус необходимо разъединить, открутив около 8 винтов на корпусе и два винта, удерживающих подошву.

Возможно, вам потребуется снять бумажный рекламный стикер, чтобы разделить две половины.

Аккуратно тяните, так как множество деталей может выпасть, в зависимости от того, сколько старой смазки и древесной пыли прилипло к корпусу.

Открутите два болта, удерживающих сетевой кабель, затем мотор, переключатель, проводку, в общем, все можно вытащить из корпуса.

Хорошая идея — сделать заметки или фотографии вышеуказанной процедуры для облегчения сборки.

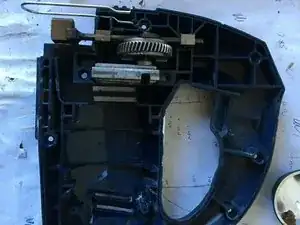

На изображениях показаны обе половины корпуса с частично снятым мотором, кулачком и осциллятором. Проще открутить два винта, удерживающих сетевой кабель, чтобы все сразу отделилось от корпуса.

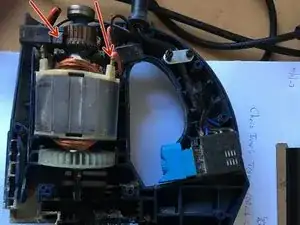

С полным доступом теперь можно провести тесты на замыкание с помощью мультиметра, чтобы найти и локализовать разрыв в цепи. В моем случае разрыв был между одной из сборок графитовых втулок (обе показаны стрелками) и одной из больших статоров.

В suspect соединительном проводе под черной термоусадочной изоляцией был скрытый компонент, где не было электрического соединения, как указано выше. Теплоусадочная трубка была удалена с помощью скальпеля.

Скрытым компонентом являлась небольшая индукционная катушка (для фильтрации высоких частот?). Ее вывод вышел из обжима, на который повлияло искрение. Старый обжим был срезан и заменен после очистки.

У меня не было запасных обжимов диаметром 4 мм, но я использовал то, что имел (нержавеющие трубки диаметром 4 мм длиной 15 мм) и старые тупые кусачки для обжима. Место для моего более крупного обжима было достаточным. Нанесена новая изоляция.

С разобранным лобзиком вы можете рассмотреть возможность очистки и повторной смазки при необходимости. Или даже замены втулок, хотя мои были длиной 7 мм и считались нормально.
