Ремонт механизма фиксации полотна пилы DeWalt DCS381
Отремонтируйте механизм фиксации полотна вашей возвратной пилы DeWalt (sawzall). Показан DCS381, но это относится к DCS380 и многим другим моделям.
Пружина/штифт механизма фиксации полотна DeWalt может ослабнуть, и вы можете вернуть пружину на место и отремонтировать механизм фиксации полотна самостоятельно, используя только отвертку Torx или плоскую отвертку. (Связано с устранением неполадок DeWalt DW938) (Запчасти и взрывной вид здесь: https://servicenet.dewalt.com/Products/D...)
Шаг 1

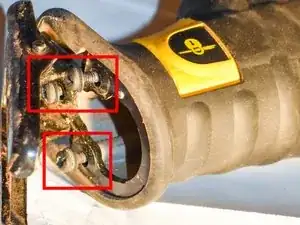

Удалите 3 винта, крепящие направляющую подошву и пластину к корпусу пилы, с помощью отвертки Torx T20 или средней плоской отвертки.
Шаг 2
Снимите резиновую накладку корпуса и желтый рычаг руками. Винты для их крепления отсутствуют.
Шаг 3

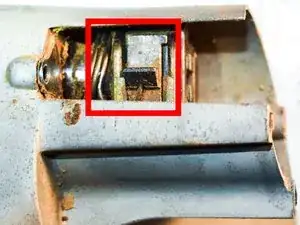

Поднимите механизм фиксации и вставьте пружину/штифт в отверстие механизма фиксации.
Используйте пальцы или пару плоскогубцев.
Механизм фиксации должен свободно перемещаться вверх и вниз. Это пластина с металлическим треугольником. Пружина/штифт помещается в отверстие металлического треугольника.
Шаг 4
Установите резиновую накладку на корпус пилы.
Вставьте желтый рычаг в отверстие резиновой накладки.

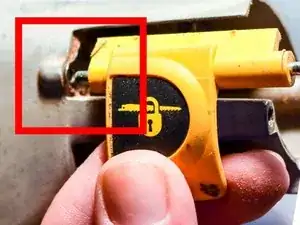

Выравните штифт на желтом рычаге с отверстием в корпусе пилы. (Показано без резиновой накладки.)
Полностью нажмите резиновую накладку на место.
Убедитесь, что штифт на желтом рычаге правильно вставлен в отверстие в корпусе пилы. (Показано без резиновой накладки.)
Шаг 5
Выравните штифт в желтом рычаге с отверстием на лицевой панели.
Установите лицевую панель с 3 винтами.
Проверьте работу рычага и убедитесь, что полотно не выпадает.
Заключение
Убедитесь, что рычаг перемещает механизм фиксации вверх и вниз. Это удерживает полотно на месте.
