Замена выключателя Crain Jamb Saw 775 2014
Этот гид демонстрирует, как заменить курок/выключатель на пилы Crain 775 Jamb Saw.
Шаг 1
Отключите сетевой шнур перед началом работы.
Используйте отвертку Phillips #2, чтобы открутить восемь винтов, крепящих корпус пилы:
Четыре винта по 20 мм
Два винта по 50 мм
Два винта по 55 мм
Шаг 2
Снимите металлическую скобу корпуса.
Шаг 3
Снимите корпус пилы.
Шаг 4

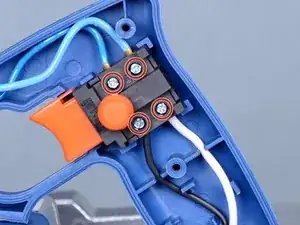

Используйте отвертку Phillips #2, чтобы ослабить четыре клеммы, крепящие сетевой шнур и провода мотора.
Обратите внимание, какой провод подключен к какой клемме для удобства сборки.
Выключатель не закреплен в корпусе; обязательно держите его на месте при снятии проводов мотора и сетевого шнура.
Шаг 5

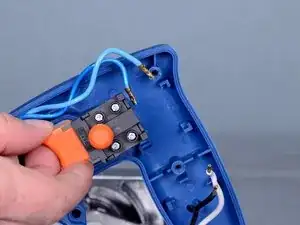

Снимите провода сетевого шнура с основного выключателя.
Шаг 6

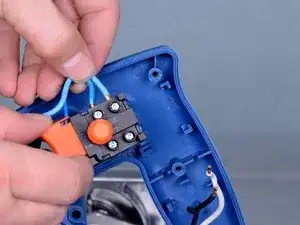

Снимите провода мотора с выключателя.
Шаг 7
Снимите выключатель.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
