Замена сетевого шнура на пилораме Crain Jamb 775 2014

Перед началом отключите сетевой шнур.

Используйте отвертку PH #2, чтобы удалить восемь винтов, крепящих корпус пилы:

Четыре винта по 20 мм

Два винта по 50 мм

Два винта по 55 мм

Удалите металлическую скобу корпуса.

Уберите корпус пилы.

Используйте отвертку PH #2, чтобы удалить два винта, крепящих скобу удержания гнезда сетевого шнура.

Удалите скобу удержания гнезда сетевого шнура.

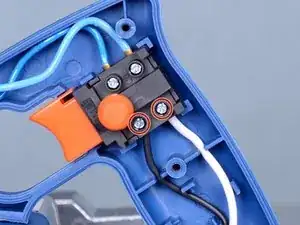

Используйте отвертку PH #2, чтобы ослабить два винтовых клеммы, крепящих провода сетевого шнура к главному выключателю.

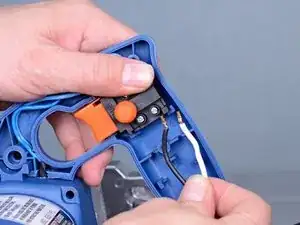

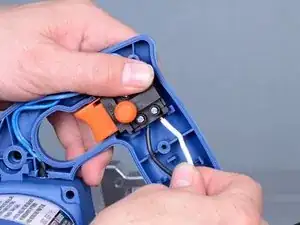

Удалите провода сетевого шнура от главного выключателя.

Запомните, какой провод подключён к какой клемме для последующей сборки.

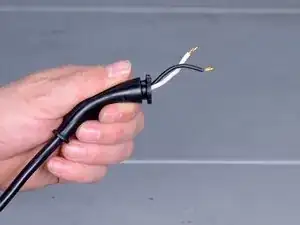

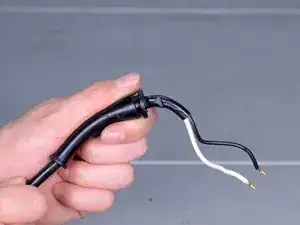

Во время сборки, если заменяемый сетевой шнур не подготовлен с обжатыми проводами, убедитесь, что изоляция провода снята на 1 см с конца. Скрутите провода, прежде чем вставить их в клеммы.

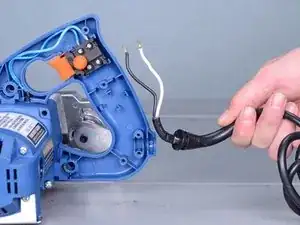

Удалите сетевой шнур и гнездо сетевого шнура из остальной части корпуса пилы.

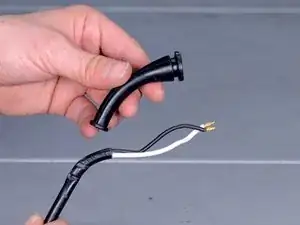

Вытяните сетевой шнур из гнезда сетевого шнура.
