Замена выключателя питания Dremel MultiPro 395

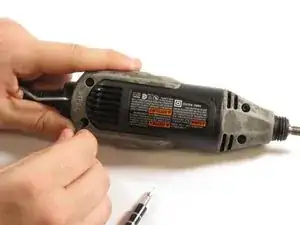

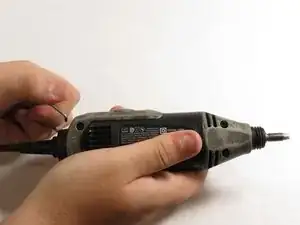

Снимите синие заглушки, расположенные по обеим сторонам MultiPro, с помощью плоской отвертки 3 мм.

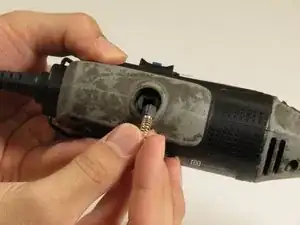

Осторожно извлеките угольные щётки, прикреплённые к концам пружин, аккуратно потянув за пружины руками.

Осмотрите щётки. Если их длина приближается к 1/8", их вскоре потребуется заменить.

Поднимите одну сторону держателя вверх, затем оттяните её от MultiPro, пока можно будет вынуть другую сторону.

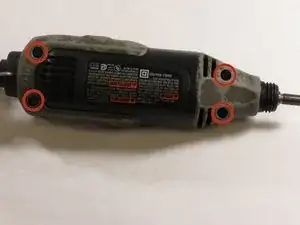

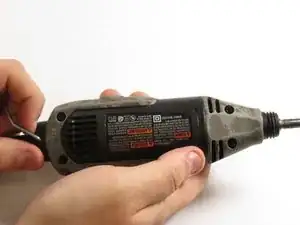

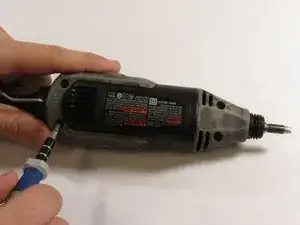

Снимите четыре винта 15 мм, расположенные на нижней части MultiPro, с помощью отвертки T-15.

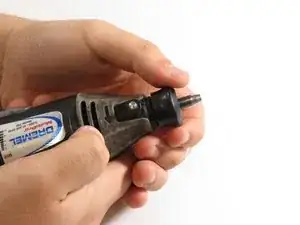

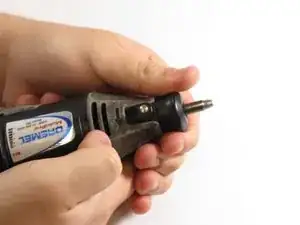

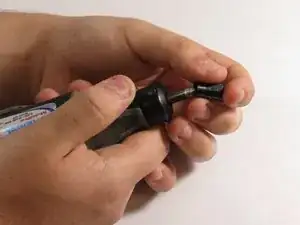

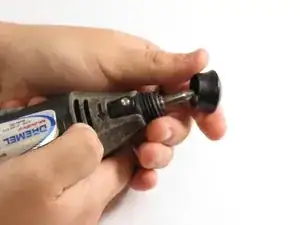

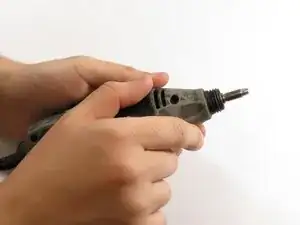

Удерживая фиксатор цанги, снимите крышку патрона с верхней части MultiPro, поворачивая против часовой стрелки.

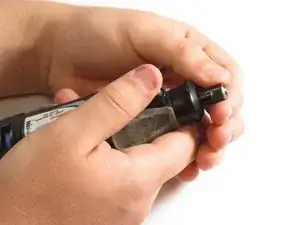

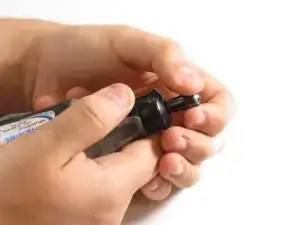

Снимите чёрную крышку корпуса MultiPro, расположенную непосредственно под крышкой патрона.

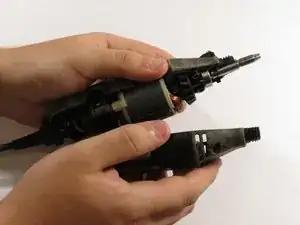

Поднимите нижнюю часть корпуса, чтобы снять её.

Осторожно извлеките вал мотора из MultiPro.

Снимите резиновое кольцо с нижней части якоря.

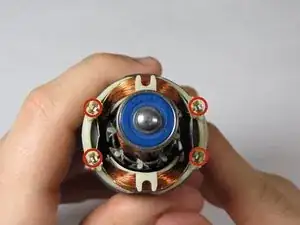

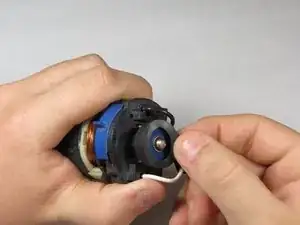

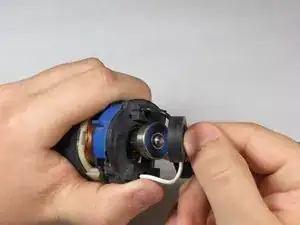

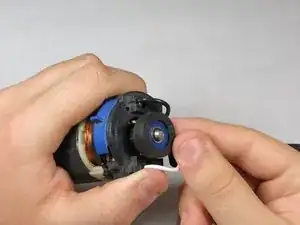

Снимите выключатель питания с 120В обмотки, внимательно следя за контактными штырями выключателя.

При сборке убедитесь, что штырьки касаются металлических контактов на нижней части 120В обмотки.

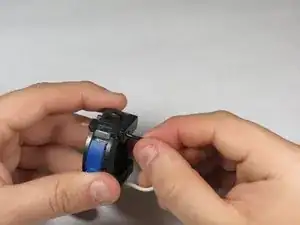

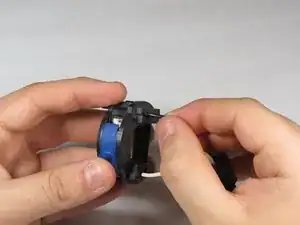

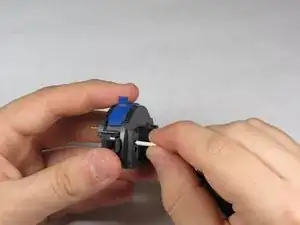

Снимите два провода с задней части выключателя, соединяющие шнур с выключателем: вставьте тонкий металлический пинцет в отверстие рядом с проводами и вытяните пинцет и провод вместе.

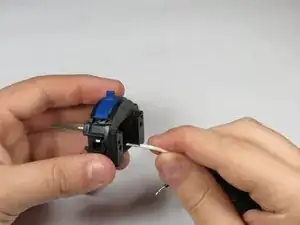

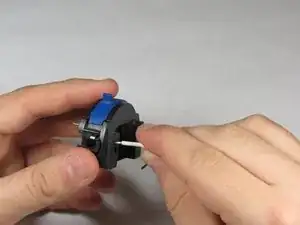

Осторожно вставьте провода в новый выключатель так, чтобы белый провод был подключён слева, а чёрный — справа, когда выключатель расположен вверх. Вставляйте провода вручную.
