Замена сетевого кабеля RotoZip Rebel REB01 Type 2

Выньте вилку из розетки перед тем, как приступить к замене.

Разместите инструмент так, чтобы рукоятка была ближе к вам, а конец инструмента указывал влево.

Нажмите вниз на серую защёлку с правой стороны рукоятки, чтобы разблокировать её.

Потяните рукоятку, чтобы отсоединить её от инструмента.

Поднимите чёрную защёлку на кончике инструмента, чтобы разблокировать ограничитель глубины.

Потяните за ограничитель глубины, чтобы отсоединить его от инструмента.

Поверните устройство так, чтобы нижняя часть инструмента была направлена вверх.

Удалите шесть винтов по 20 мм с помощью шлицевой отвёртки на 6 мм.

Разрежьте наклейки справа и слева от инструмента с помощью металлической лопатки.

Снимите верхнюю половину корпуса.

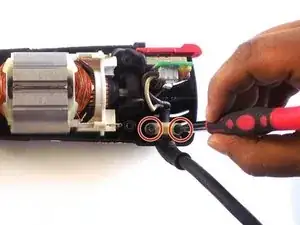

Удалите два винта длиной 14 мм на пластиковой плите, удерживающей сетевой кабель, с помощью шлицевой отвёртки.

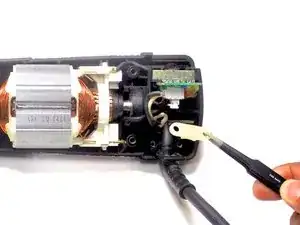

Снимите пластиковую плиту, удерживающую сетевой кабель, с помощью пинцета.

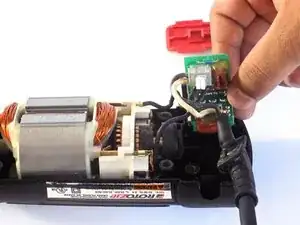

Аккуратно вытащите плату управления.

Сетевая кнопка также выйдет. Установите её в сторону.

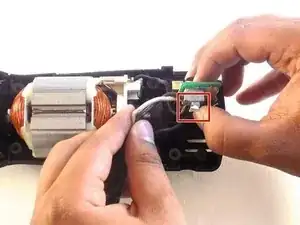

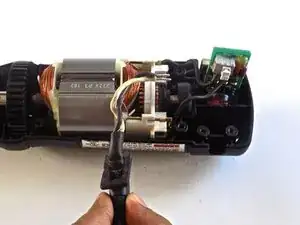

Сожмите два белых зажима большим пальцем, одновременно удаляя черные и белые провода
