Замена подшипника кривошипа Ferm FZ-13/330

Возвратно-колебательное движение пилы создается кривошипом на двигателе, который соединен с приводным рычагом с помощью соединительной штанги.

При эксплуатации подшипники, образующие соединения соединительной штанги, изнашиваются и нуждаются в замене.

Шаг 1

Убедитесь, что машина отключена от сети перед продолжением.

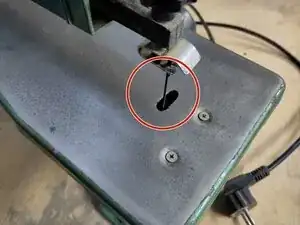

Снимите пилу.

Поставьте лобзик на бок.

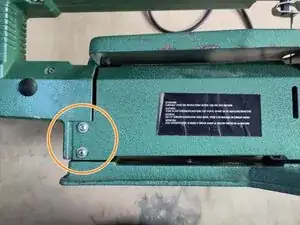

Удалите 2 винта, которые крепят крышку сзади.

Удалите передний винт, который крепит крышку спереди.

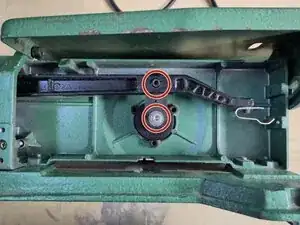

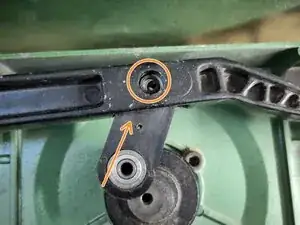

Ослабьте и снимите болты с помощью шестигранного ключа на 4 мм.

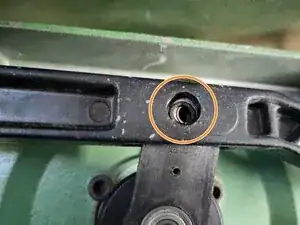

Будьте осторожны, чтобы не потерять кольцо в верхнем соединении.

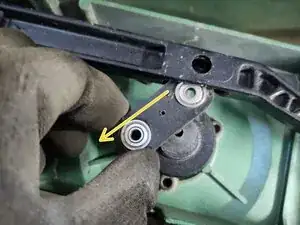

Удалите соединительную штангу с приводного рычага. Прокладка на обратной стороне верхнего соединения выпадет в этот момент.

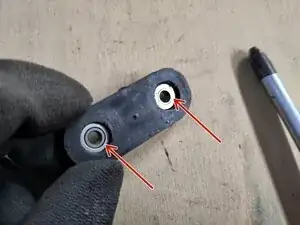

Переверните соединительную штангу и используйте отвертку, чтобы вытолкнуть подшипники.

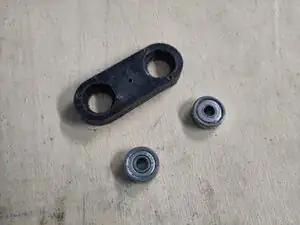

Вставьте новые подшипники и полностью вдавите их рукой.

Нанесите немного смазки на прокладку верхнего соединения и приклейте ее к подшипнику верхнего соединения.

Верните соединительную штангу в приводной рычаг и установите кольцо на место.

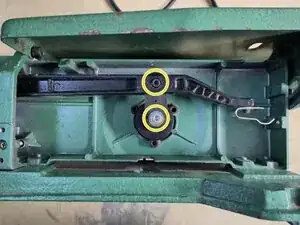

Установите болты и затяните их. Поверните кривошип вручную, чтобы убедиться, что механизм работает гладко.

Установите пилу и боковую крышку обратно, чтобы полностью собрать лобзик.
