Замена мотора RotoZip Rebel REB01 Type 2

Отключите пилу от сети перед выполнением любых работ по замене.

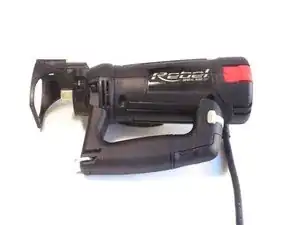

Разместите пилу так, чтобы рукоятка была ближе всего к Вам, а рабочий торец пилы указывал влево.

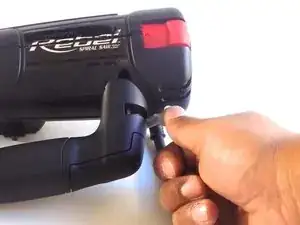

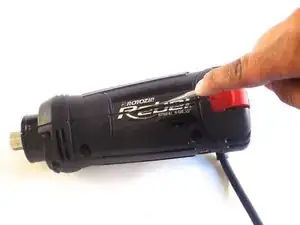

Нажмите вниз на серый фиксатор на правой стороне рукоятки, чтобы разблокировать её.

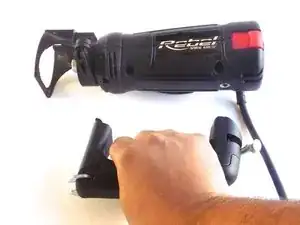

Оттяните рукоятку, чтобы отсоединить её от пилы.

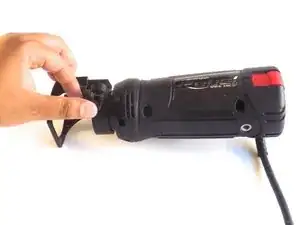

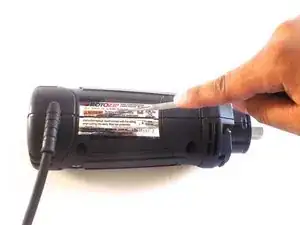

Поднимите чёрный фиксатор на переднем конце пилы, чтобы разблокировать ограничитель глубины.

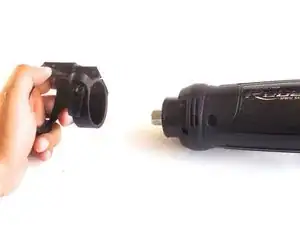

Оттяните ограничитель глубины, чтобы отсоединить его от пилы.

Поверните устройство так, чтобы нижняя часть пилы была обращена вверх.

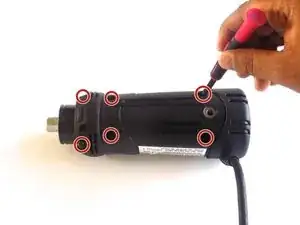

Удалите шесть винтов 20 мм крестовой отверткой на 6 мм.

Перережьте наклейки на правой и левой сторонах пилы с помощью металлической лопатки.

Снимите верхнюю половину корпуса.

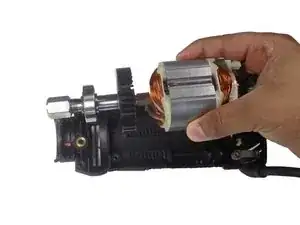

Поднимите узел мотора из корпуса.

Белая пластиковая деталь, соединяющая провода и удерживающая щётки мотора, хрупкая. Будьте осторожны, чтобы не сломать её при извлечении узла мотора.

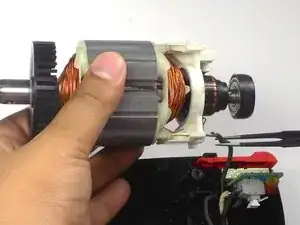

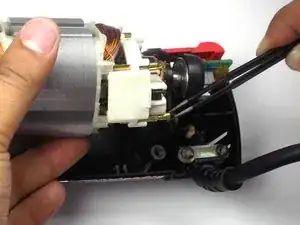

Отсоедините провод, подключённый к нижней части узла мотора.

Поверните мотор от себя так, чтобы стал виден второй провод, и также отсоедините этот провод.
