Ремонт сетевого шнура циркулярной пилы Craftsman
Это достаточно распространённая проблема, поэтому я решил сделать руководство по ремонту — кроме того, я хотел вернуть в рабочее состояние мою надёжную циркулярную пилу. Я недостаточно внимательно работал над проектом и повредил присоединённый сетевой шнур. С тех пор пила уже не работала так же хорошо — кроме того, провод часто перегревался и иногда искрил! Поэтому шнур нужно было отрезать и повторно соединить.
Эта процедура ремонта предназначена для устройств, используемых в бытовых или лёгких условиях. Не следуйте этой процедуре при ремонте устройств, эксплуатируемых в промышленных или тяжёлых условиях.
Помните, что при этом ремонте вы работаете не только с электроинструментом, но и с сетевым шнуром, который подключается в розетку. Работайте медленно и осторожно, чтобы минимизировать риски.
Шаг 1

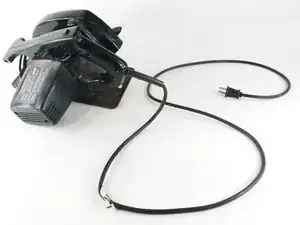

У этого циркулярного пила шнур питания состоит из трёх частей.
Есть внешняя оболочка, которая защищает провода от обычного износа в мастерской.
Есть жилы, по которым проходит электричество.
Есть более прочная нить. Она добавляет прочности шнуру.

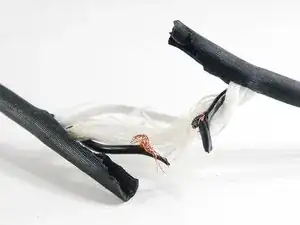

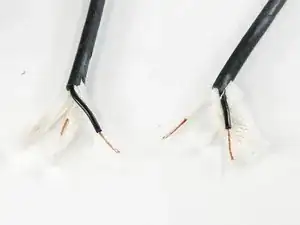

На крупном плане видно, что чёрная жила полностью перерезана.
Шаг 2
Обязательно отключите устройство от сети перед началом любых работ.

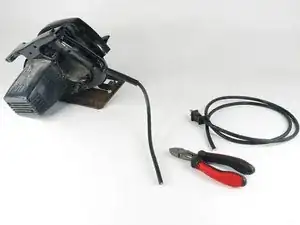

Для ремонта шнура нам нужно удалить повреждённый участок.

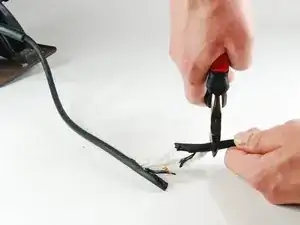

Отрежьте весь участок шнура дальше точки, где повреждена внешняя оболочка.
Шаг 3

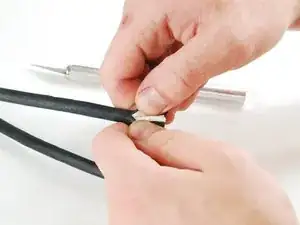

Осторожно срежьте внешнюю оболочку примерно на полтора-два дюйма назад.
Хоббийный нож подходит для этого шага, но это не единственный вариант.
Будьте очень осторожны, чтобы не повредить ни одну из электрических жил внутри шнура и не пораниться.
Шаг 4
С помощью стрипперов снимите изоляцию с каждой жилы на 1/2 — 3/4 дюйма.
После снятия изоляции скрутите концы жил между пальцами, чтобы жилы не распушились.
Количество снятой изоляции на каждой стороне не обязательно должно быть абсолютно одинаковым, но постарайтесь сделать их как можно ближе по длине.
Шаг 5

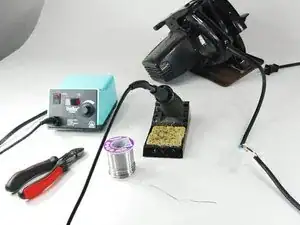

Подготовьте паяльные инструменты. Вам нужен паяльник и припой.
Также потребуется изоляция. Можно использовать термоусадочную трубку или электрическую ленту.
В этом руководстве мы использовали термоусадку на одной жиле и изоленту на другой, чтобы показать оба способа.

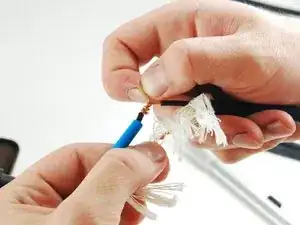

Соедините жилы, обернув их друг вокруг друга.

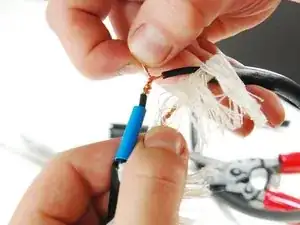

Не забудьте надеть термоусадку на провод до того, как соедините его с другой стороной.
Шаг 6

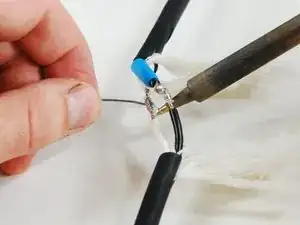

Припаяйте жилы вместе.
Нанесите немного припоя на жало паяльника.

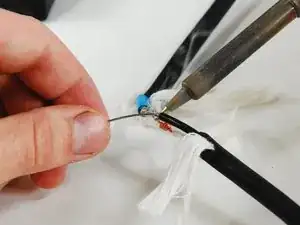

Приложите паяльник к жиле и подавайте припой к соединению. Когда жила нагреется, припой расплавится и впитается в жилу.
Добавьте достаточно припоя и перемещайте паяльник, чтобы всё соединение стало серебристого цвета.

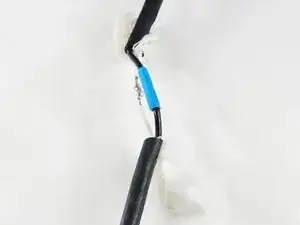

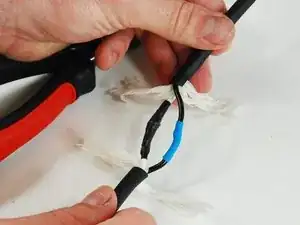

Когда провод остынет на ощупь, сдвиньте термоусадку так, чтобы она закрывала соединение.
Если попытаться сдвинуть термоусадку слишком быстро, тепло от пайки может вызвать её усадку, и будет трудно надвинуть её на всё соединение.
Шаг 7

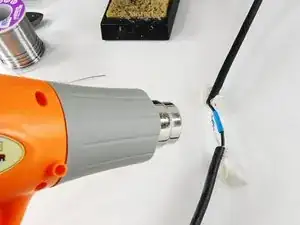

Используйте термофен, чтобы усадить термоусадку над соединением.
Если вы используете изоленту, начните с небольшого витка вокруг соединения.
Трудно протянуть весь рулон ленты через пространство между жилами, поэтому оторвите кусок ленты от рулона.
Оберните всё соединение изолентой. Я всегда делаю двойной слой: иду вверх по соединению в одну сторону, затем возвращаюсь обратно до начальной точки.
Шаг 8

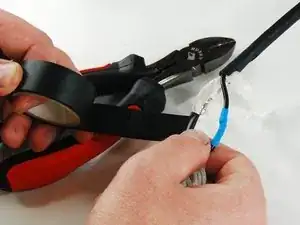

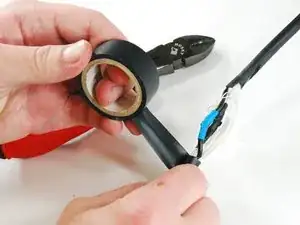

Обмотайте весь участок электролентой.
Если у вас есть большой кусок термоусадочной трубки, который поместится на весь участок, вы можете использовать и её.
Нить была отрезана на этом этапе, потому что не было места, чтобы поместить её обратно внутрь.
Снова, обмотайте провод как минимум в два слоя.
Чем лучше вы обернёте, тем прочнее будет ваш ремонт.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
