Замена платы цепи выключателя RotoZip Rebel REB01 Type 2

Отключите пилу от сети перед выполнением любых инструкций по замене.

Разверните пилу так, чтобы ручка была ближе всего к Вам, а торец пилы указывал влево.

Нажмите вниз на серую защёлку на правой стороне ручки, чтобы её разблокировать.

Оттяните ручку, чтобы отсоединить её от пилы.

Поднимите чёрную защёлку на конце пилы, чтобы разблокировать упор глубины.

Оттяните упор глубины, чтобы отсоединить его от пилы.

Поверните устройство так, чтобы низ пилы был направлен вверх.

Выверните шесть винтов длиной 20 мм крестовой отверткой 6 мм.

Перережьте наклейки с правой и левой стороны пилы металлической лопаткой.

Снимите верхнюю половину корпуса.

Поднимите узел двигателя и извлеките его из корпуса.

Белый пластиковый элемент, соединяющий провода и удерживающий щётки двигателя, хрупкий. Будьте осторожны, чтобы не сломать его при снятии узла двигателя.

Отсоедините провод, подключённый к нижней части узла двигателя.

Поверните двигатель от себя так, чтобы был виден второй провод, и также отсоедините этот провод.

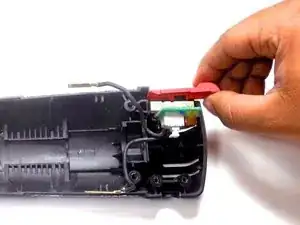

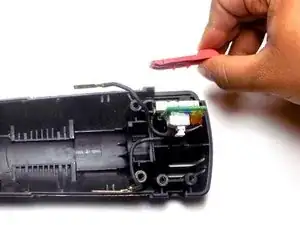

Сдвиньте красный буферный выключатель с корпуса.

Сетевой шнур на фото не показан, но его снимать не требуется.

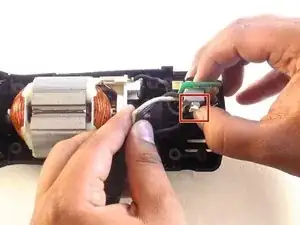

Сожмите два белых зажима большим пальцем, одновременно тянув чёрный и белый провода.

На картинке показан узел двигателя — не беспокойтесь об этом, так как вы уже сняли его на предыдущих шагах.

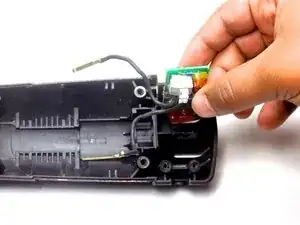

Поднимите плату цепи вверх, чтобы извлечь её из корпуса.
