Замена мотора Ryobi P235

Электрические инструменты

Используйте это руководство для замены мотора в ударном шуруповёрте Ryobi P235, если он перегревается или недостаточно мощный при полностью заряженной батарее.

Мотор преобразует энергию, накопленную в батарее, в механическую энергию, используемую для вращения кулачкового вала и ударного механизма. Поскольку замена мотора требует наибольшего количества действий и является самой сложной процедурой, важно внимательно осматривать детали на предмет трещин или повреждений при разборке шуруповёрта.

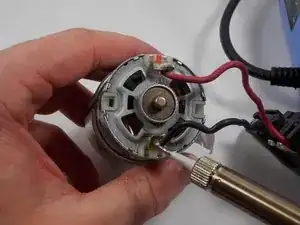

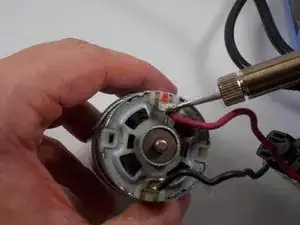

На шагах 12 и 13 провода припаяны к мотору, поэтому потребуется паяльник, чтобы отсоединить их от старого мотора и затем припаять к новому.

Шаг 1

Одновременно нажмите обе фиксирующие защёлки на батарее.

Они расположены под зелёным корпусом и находятся по центру с обеих сторон батареи.

Шаг 2

Оттяните батарею от корпуса шуруповёрта, удерживая защёлки нажатими.

Шаг 3

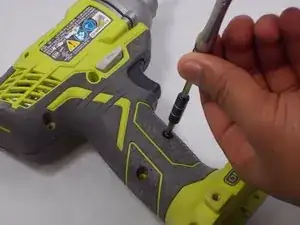

С помощью отвёртки Phillips #2 выкрутите восемь винтов 16 мм, крепящих корпус.

Шаг 4

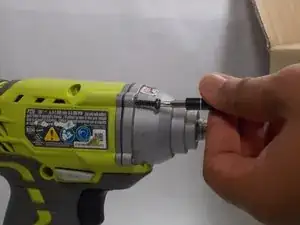

С помощью отвертки Torx T20 выкрутите четыре винта 25,4 мм, крепящих переднюю часть корпуса.

Шаг 5

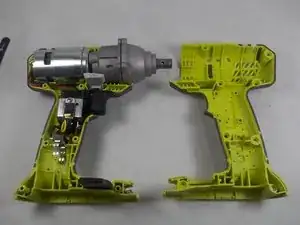

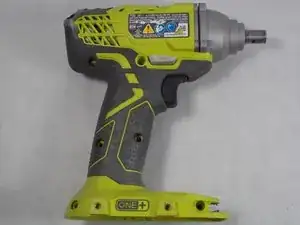

Откройте корпус так, чтобы стикер с данными был сверху.

Шаг 6

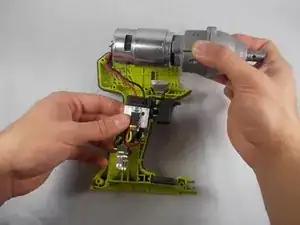

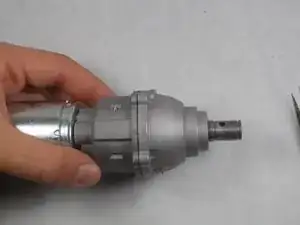

Поднимите узел мотора и патрона из корпуса.

Шаг 7

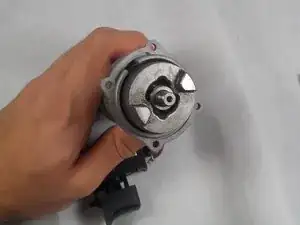

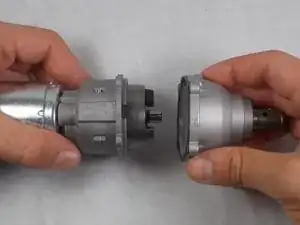

Снимите редуктор и сборку втулочного подшипника с внутренней части корпуса.

Шаг 8

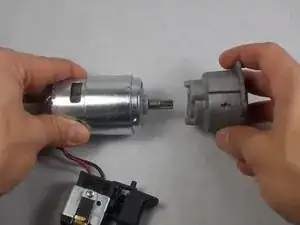

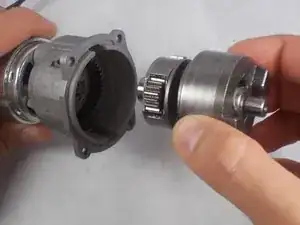

Снимите кулачковый вал и сборку мотора.

Шаг 9

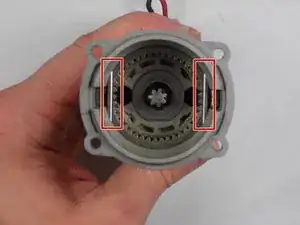

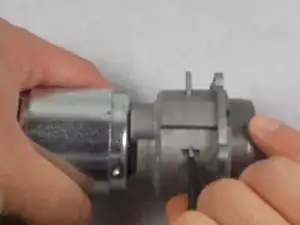

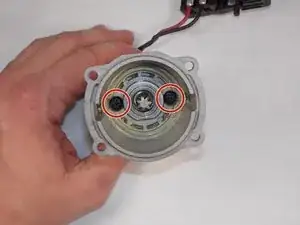

Удалите металлические штифты с каждой стороны внутренней части корпуса.

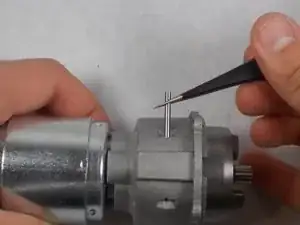

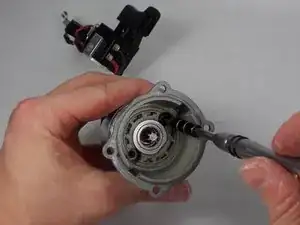

Проще всего протолкнуть штифт через отверстие с одной стороны, а когда он появится достаточно, захватить его пинцетом и вытянуть до конца.

При сборке убедитесь, что штифт входит ровно и выходит с другой стороны, а не заходит под углом внутрь внутренней части корпуса.

Шаг 10

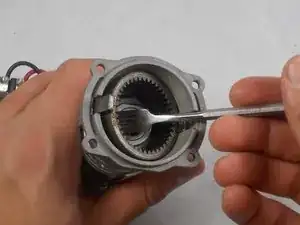

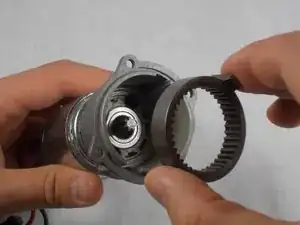

Снимите кольцевую шестерню.

Чтобы помочь поднять кольцевую шестерню из внутренней части корпуса, подденьте одной стороной лопатки и немного приподнимите, затем перейдите на другую сторону и повторите до извлечения шестерни.
