Замена переключателя направления вращения Ryobi P235

Переключатель направления вращения может не работать по нескольким причинам.

Серый пластиковый элемент вперед/назад может быть поврежден.
Элемент переключателя, прикрепленный к узлу переключателя, может быть поврежден.

Чтобы определить проблему из двух возможных причин, необходимо разобрать дрель. Этот гид поможет диагностировать и решить обе проблемы.

Шаг 1

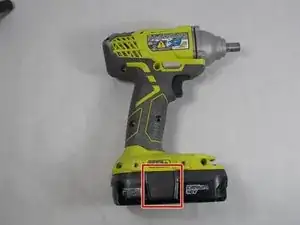

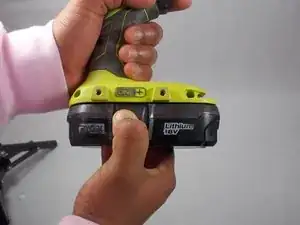

Нажмите одновременно на обе кнопки для извлечения аккумулятора.

Они расположены ниже зеленого корпуса и находятся по центру с обеих сторон аккумулятора.

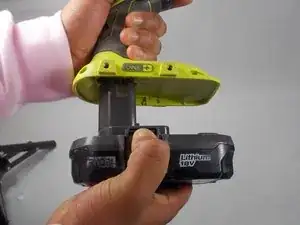

Вытяните аккумулятор из корпуса дрели, удерживая обе кнопки.

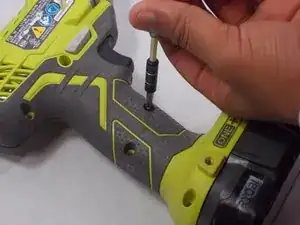

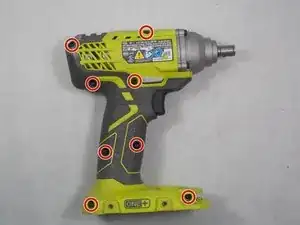

Используйте отвертку Phillips #2, чтобы удалить восемь винтов длиной 16 мм, которые крепят корпус.

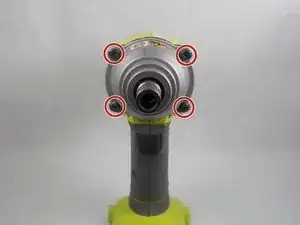

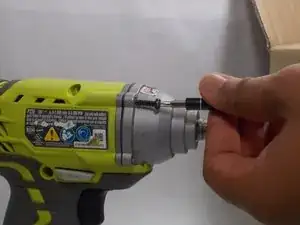

Используйте отвертку Torx T20, чтобы удалить четыре винта длиной 25,4 мм, которые крепят переднюю часть корпуса.

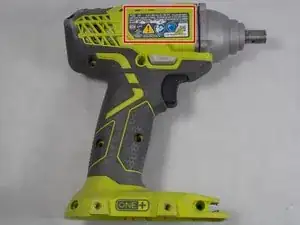

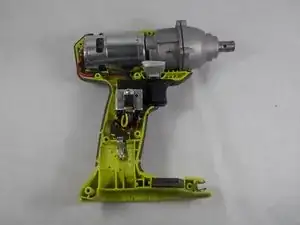

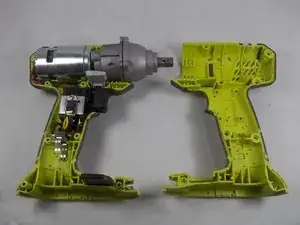

Откройте корпус так, чтобы этикетка данных была обращена вверх.

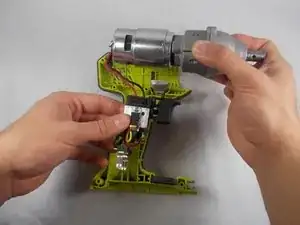

Поднимите внутренние компоненты из корпуса.

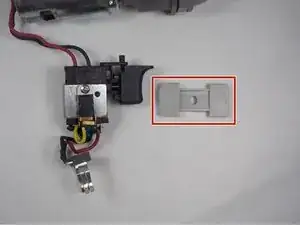

Удалите серый пластиковый переключатель вперед/назад.

Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
