Замена шестерни Milwaukee 6130-33
Если Ваш Milwaukee (6130-33) издаёт визжащие или необычные звуки, это руководство покажет шаги по замене системы шестерней. Вам понадобится отвертка TR 20, отвертка TR 10 с плоским лезвием 6 мм из набора Mahi и металлическая лопатка для доступа.
После доступа к шестерням используйте тряпку, чтобы удалить любую скользкую субстанцию и осмотреть внутреннюю и внешнюю части системы шестерней. Проверьте наличие мусора и отложений, так как шестерни часто засоряются при эксплуатации.
Помимо проверки системы шестерней, убедитесь, что все винты правильно закреплены. Внутренняя часть корпуса напрямую влияет на работу отрезного диска. Тщательно осмотрите оба компонента перед проверкой устройства.
Шаг 1

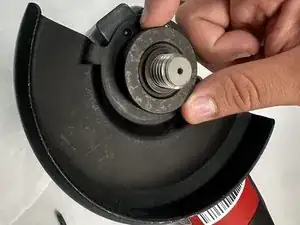

Разместите отрезной диск так, чтобы он был направлен вверх.
Снимите верхнюю фланцевую гайку, поворачивая её против часовой стрелки.
Если требуется замена диска, он находится под верхней фланцевой гайкой.

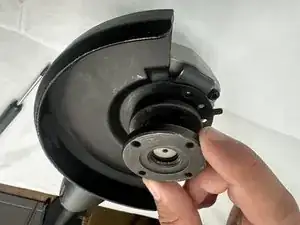

Снимите фланец со шпинделя, потянув его вверх.
Шаг 2

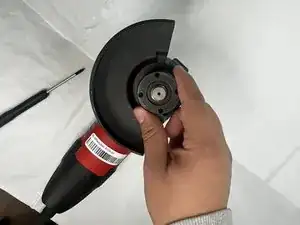

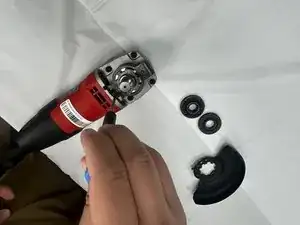

Нажмите на фиксаторный язычок, чтобы освободить блокировку защитного кожуха.

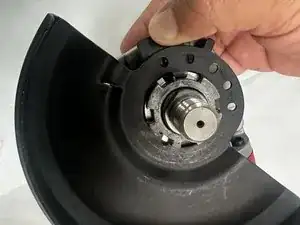

Снимите кожух с фиксаторного язычка.
При снятии слегка покачивайте из стороны в сторону перед тем, как потянуть вверх.
Шаг 3

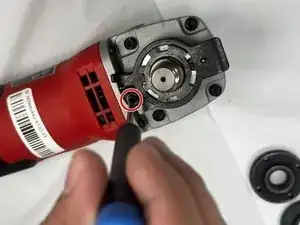

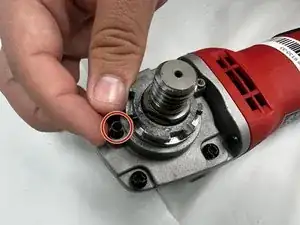

Удалите винт Phillips #1 3 мм, который фиксирует фиксаторный язычок.
Шаг 4

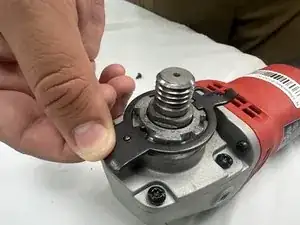

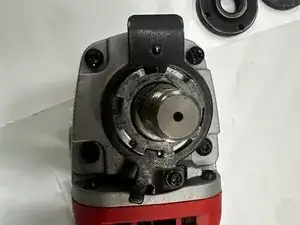

Нажмите сверху на фиксаторный язычок, затем снимите его, потянув вверх.
Шаг 5

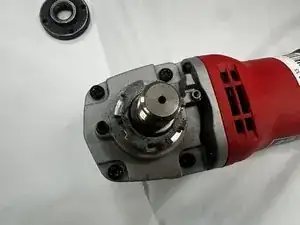

Удалите пружину, находящуюся между двумя верхними угловыми винтами.
Шаг 6

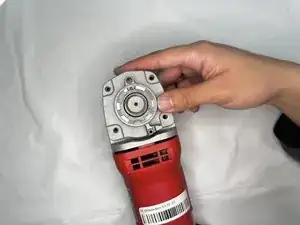

Удалите четыре винта с плоской головкой 6 мм #6 с крышки шестерён.
Шаг 7

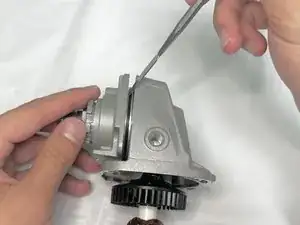

Снимите корпус с помощью скребка, потянув вверх с каждой стороны для снятия.
Приложение чрезмерной силы может привести к несчастным случаям из-за острых краёв корпуса и инструмента
Шаг 8

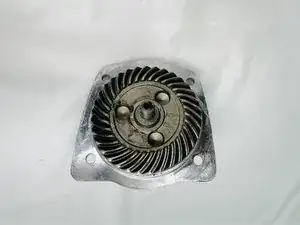

Извлеките шестерню из корпуса.

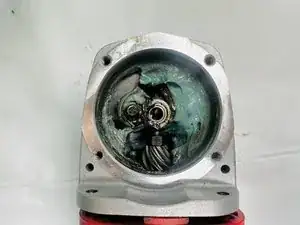

При снятии шестерни внутренняя часть становится доступной для очистки или осмотра.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
