Замена сборки ротора Milwaukee 2780-20
Данное руководство покажет, как заменить сборку ротора, если болгарка работает неправильно. Неисправная сборка ротора приводит к сбоям в работе болгарки. Сборка ротора играет ключевую роль в функционировании инструмента. Использование исправного инструмента значительно упрощает выполнение Ваших задач.
Шаг 1
Отверткой Torx T20 открутите четыре 16-мм винта с корпуса.
Перейдите к отвёртке Torx T10 и удалите последний 16-мм винт с рукояти.
Шаг 2

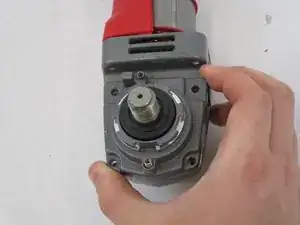

Отвёрткой Torx T20 открутите четыре 28-мм винта, расположенные в нижней (и верхней) части сборки редуктора.
Удалите два 12-мм винта отвёрткой Torx T20, чтобы получить доступ к остальным.
Шаг 3
Разъедините ручки корпуса.
Шаг 4
Снимите сборку выключателя с её крепления.
Утилизируйте старую сборку выключателя и установите новую.
Шаг 5

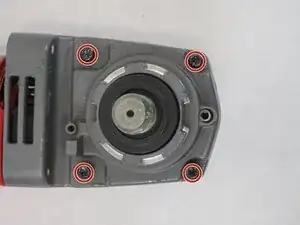

Отвёрткой Torx T20 открутите четыре 6-мм винта, расположенных в верхней части сборки редуктора.
Разъедините верхнюю часть сборки редуктора, чтобы открыть внутреннюю часть.
Шаг 6

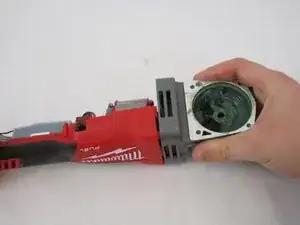

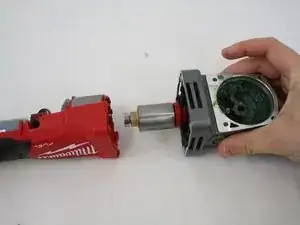

Отодвиньте сборку редуктора от электронного блока.
Шаг 7

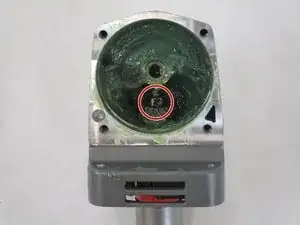

Гаечным ключом на 3/8 открутите гайку, расположенную в центре редуктора.

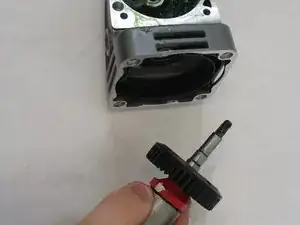

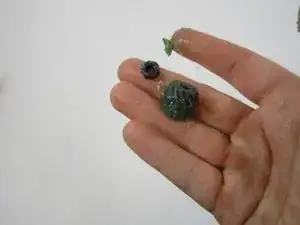

Гайка и шестерня сразу отделятся от сборки ротора.
Шаг 8

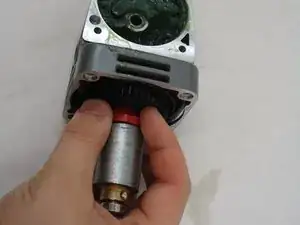

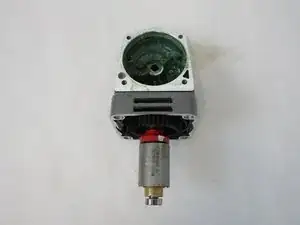

Отведите сборку ротора от сборки редуктора.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
