Замена выключателя Makita GA4030K
В этом руководстве описана замена внутреннего электрического выключателя.
Шаг 1
Отверните 20-миллиметровый самонарезающий винт крестовой отверткой Phillips #02.
Шаг 2
Сдвиньте заднюю крышку вниз по сетевому кабелю.
Шаг 3

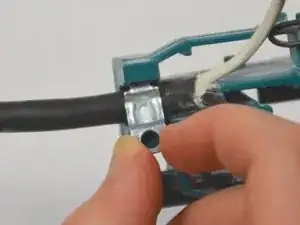

Отверните 20-миллиметровый самонарезающий винт крестовой отверткой Phillips #02.

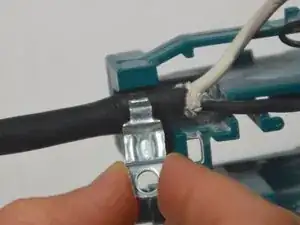

Поднимите защёлку вверх и выньте её.
Шаг 4

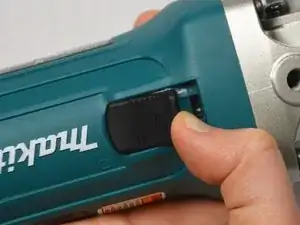

Поместите палец в зазор перед выключателем. Теперь у основания устройства нажмите рычаг выключателя в положение «включено».
Шаг 5

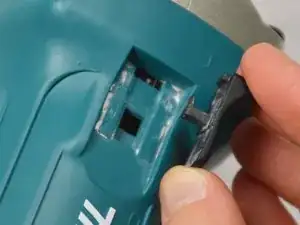

Держа рычаг выключателя в положении «включено», снимите выключатель.
При вновь установке выключателя вставьте корпус выключателя в отверстие, не нажимая на рычаг. Удерживая выключатель у заднего края отверстия, полностью нажмите рычаг в положение «включено», затем отпустите. Выключатель должен защёлкнуться на рычаге и остаться закреплённым.
Шаг 6

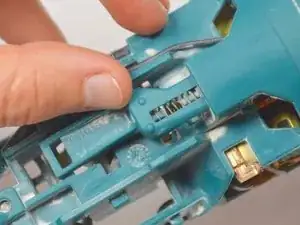

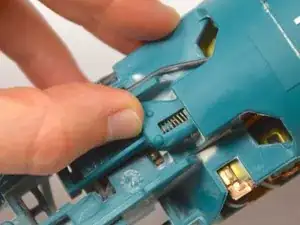

Поднимите рычаг выключателя вверх и выньте его из корпуса болгарки.
Шаг 7

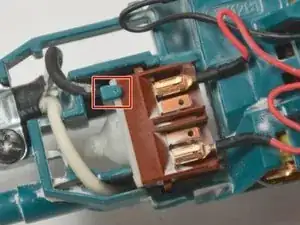

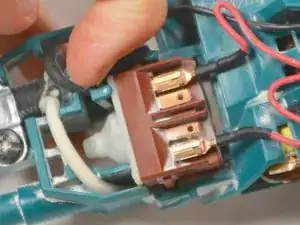

Оттяните пластиковую защёлку назад и выньте внутренний выключатель из полости вверх.
Шаг 8

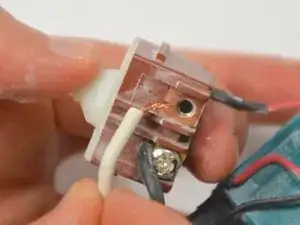

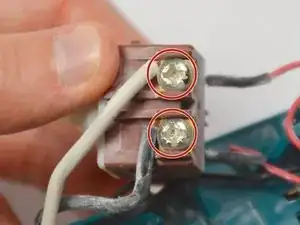

Снимите два 10-миллиметровых винта, удерживающих выводы сетевого кабеля, крестовой отверткой Phillips #02.
При сборке убедитесь, что проводка подключена в тех же положениях.
Шаг 9

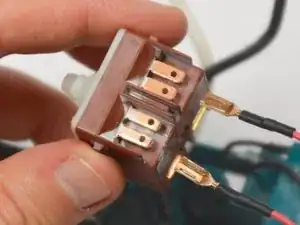

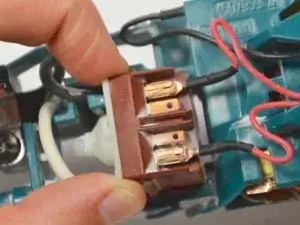

Снимите два провода, идущих к мотору, с выключателя.
При вставке выводов нового выключателя убедитесь, что они вставлены в два крайних гнезда внутреннего механизма выключателя.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
