Замена сетевого шнура Makita GA4030K
Сетевой шнур отвечает за передачу энергии от розетки к угловой шлифовальной машине. Если шнур повреждён или неисправен, угловая шлифовальная машина не будет работать, либо может представлять опасность.
Шаг 1
Открутите крепёжный винт длиной 20 мм с помощью отвёртки Phillips #02.
Шаг 2
Сдвиньте заднюю крышку вдоль сетевого кабеля.
Шаг 3

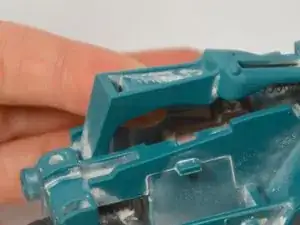

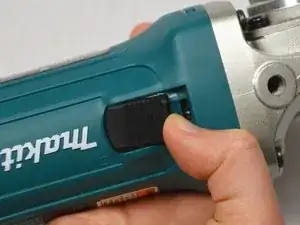

Поместите палец в зазор перед выключателем.

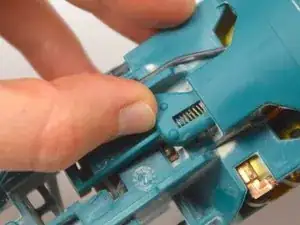

У основания устройства нажмите рычаг выключателя, чтобы установить его в положение «включено».
Шаг 4

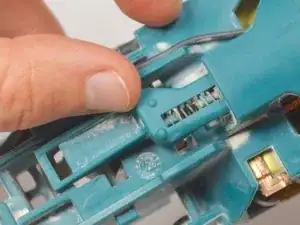

Удерживая рычаг выключателя в положении «включено», снимите выключатель.
При установке выключателя обратно поместите его в отверстие, не нажимая при этом на рычаг. Удерживая выключатель у заднего края отверстия, до упора нажмите рычаг в положение «включено» и отпустите. Выключатель должен зафиксироваться на рычаге и остаться на месте.
Шаг 5

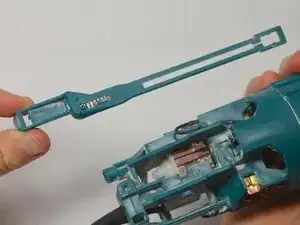

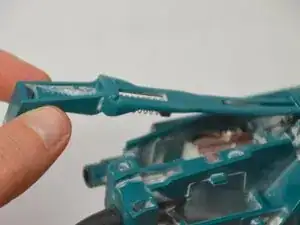

Вытяните рычаг выключателя вверх и из корпуса угловой шлифовальной машины.
Шаг 6

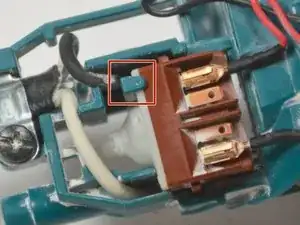

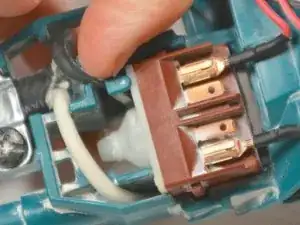

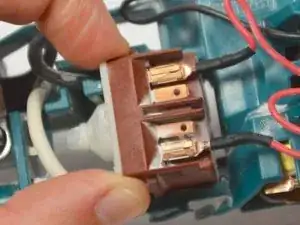

Отожмите пластиковую защёлку и вытяните внутренний выключатель вверх и из полости.
Шаг 7

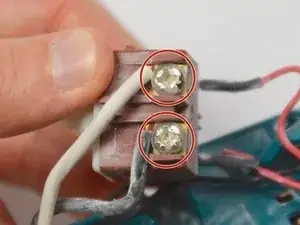

Открутите два винта длиной 10 мм, фиксирующих провода сетевого шнура, с помощью отвёртки Phillips #02.
При сборке убедитесь, что электрические провода подключены в те же положения.
Шаг 8

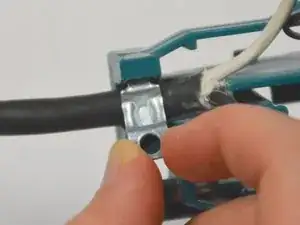

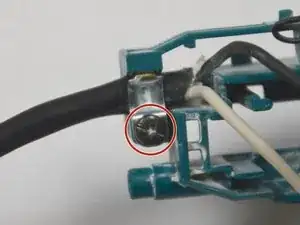

Открутите крепёжный винт диаметром 2 мм с помощью отвёртки Phillips #02.

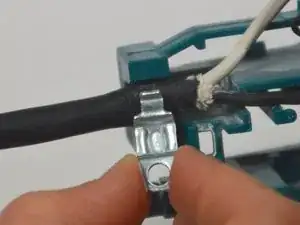

Снимите зажим, подняв его вверх и вытянув.
Шаг 9

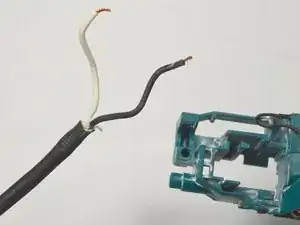

Извлеките электрический кабель.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
