Замена якоря (армАТуры) Dremel MultiPro 395
В этом руководстве показано, как заменить неисправный якорь в Dremel MultiPro 395.
Шаг 1
Снимите синие крышки, расположенные по обе стороны MultiPro, используя плоскую отвертку 3 мм.
Шаг 2

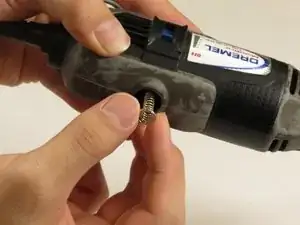

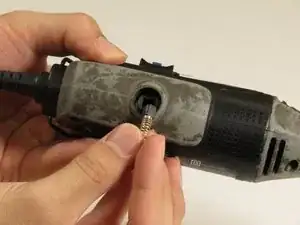

Аккуратно снимите угольные щетки, прикреплённые к концам пружин, аккуратно потянув за пружины руками.
Шаг 3
Поднимите одну сторону держателя вверх, затем оттяните от MultiPro, пока другую сторону не удастся вынуть.
Шаг 4

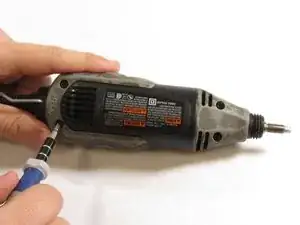

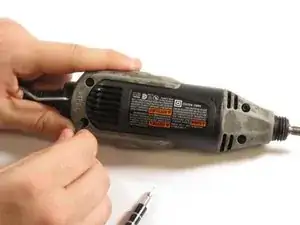

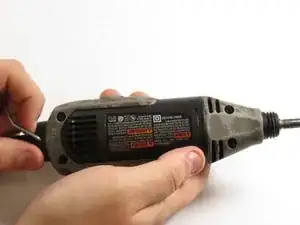

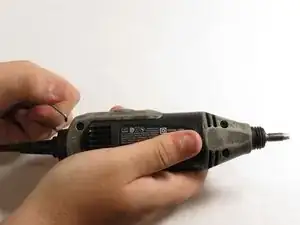

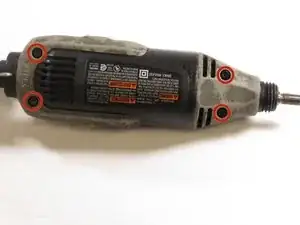

Снимите 4 винта на нижней части MultiPro, используя отвертку T15.
Шаг 5

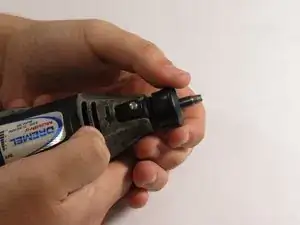

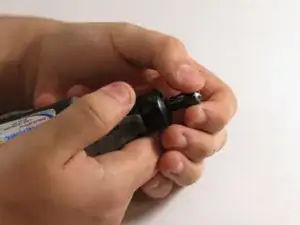

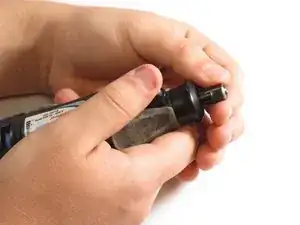

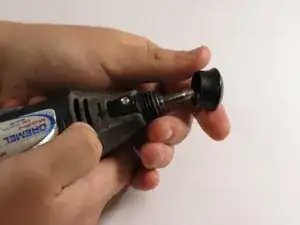

Удерживая фиксатор цанги, снимите крышку патрона с верхней части MultiPro, откручивая против часовой стрелки.
Шаг 6

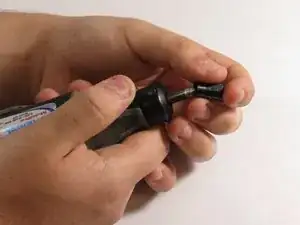

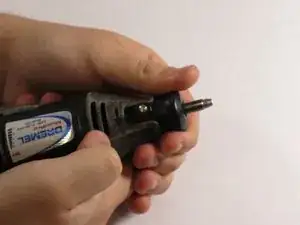

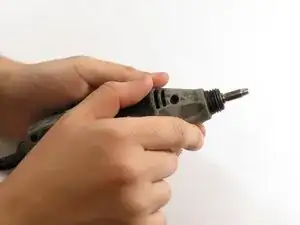

Снимите чёрную крышку корпуса MultiPro, расположенную непосредственно под крышкой патрона.
Шаг 7

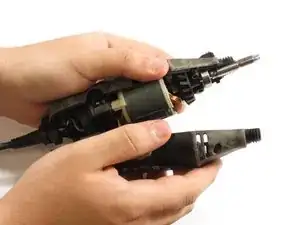

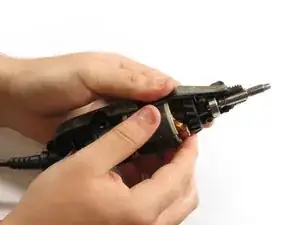

Подтяните нижнюю сторону корпуса вверх, чтобы снять её.
Шаг 8

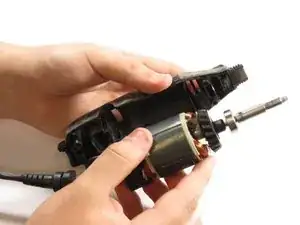

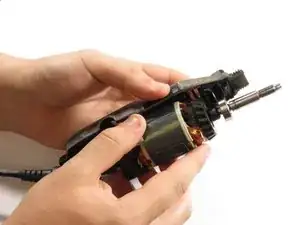

Аккуратно извлеките вал двигателя из MultiPro.
Шаг 9

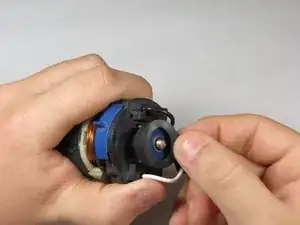

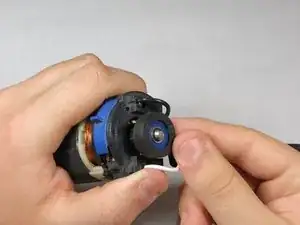

Снимите резиновое кольцо с нижней части якоря.
Шаг 10
Снимите выключатель с полюса 120 В, внимательно следя за контактными штырями на выключателе.
При сборке убедитесь, что штыри соприкасаются с металлическими контактами внизу полюса 120 В.
Шаг 11

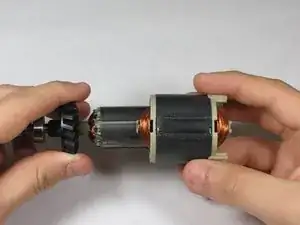

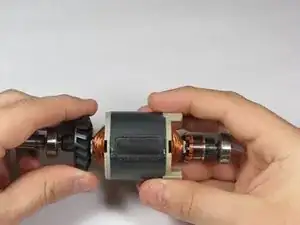

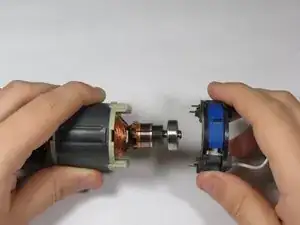

Аккуратно выдвиньте якорь из полюса 120 В.
Шаг 12
Аккуратно вставьте новый якорь обратно в полюс 120 В.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
