Замена уплотнения карбюратора цепной пилы Poulan 2055
Данное руководство объясняет порядок выполнения следующих операций: разборку цепной пилы Poulan 2055 и карбюратора, замену уплотнений и компонентов карбюратора, а также сборку карбюратора и цепной пилы.
Этот карбюратор используется во многих малогабаритных двигателях Poulan и других брендов. Хотя данное руководство предназначено специально для цепной пилы Poulan 2055, его можно использовать и при работе с другими устройствами.
Шаг 1
Слейте бензин и масло для цепи в подходящую тару для хранения.
Шаг 2

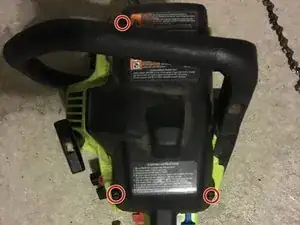

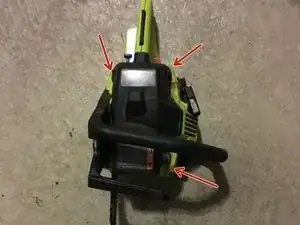

Открутите три винта верхней крышки с помощью плоской отвёртки №6, входящей в комплект Т-образного ключа цепной пилы.

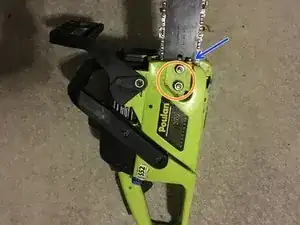

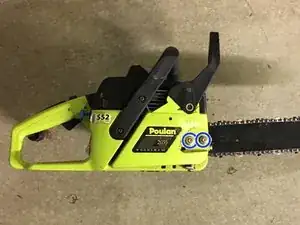

Ослабьте гайки на 1/4 дюйма, удерживающие крышку шины, с помощью Т-образного ключа цепной пилы.
Поверните регулировочный винт натяжения цепи на два оборота против часовой стрелки.
Снимите гайки, крепящие крышку шины, затем снимите шину.

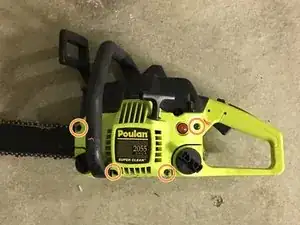

Снимите крышку маховика с помощью шестигранного ключа 5/32 дюйма.
Шаг 3

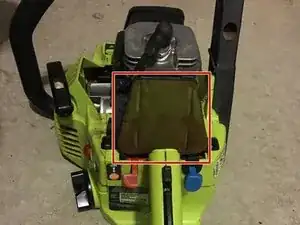

Извлеките воздушный фильтр из корпуса.

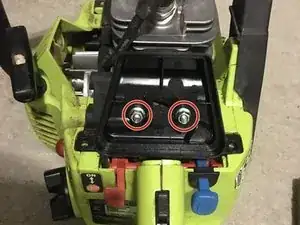

Снимите корпус воздушного фильтра с помощью накидного ключа на 8 мм.

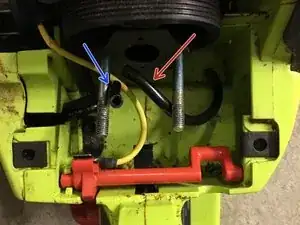

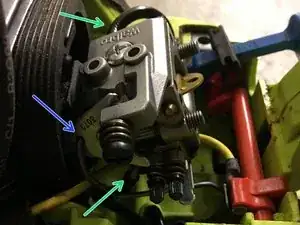

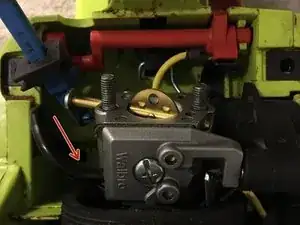

Отсоедините два топливных шланга от карбюратора с помощью узкой плоской отвёртки.

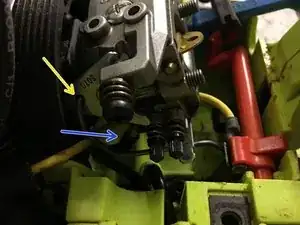

Отсоедините тягу дроссельной заслонки от карбюратора.
Поднимите тягу заслонки подачи воздуха, затем извлеките карбюратор из корпуса.
Шаг 4

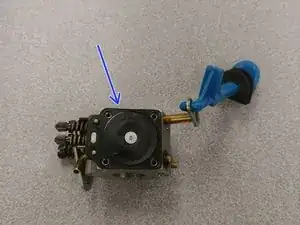

Открутите четыре винта, удерживающих крышку диафрагмы, затем снимите крышку.

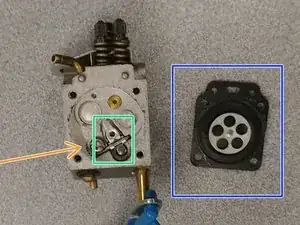

Извлеките диафрагму и её уплотнение из карбюратора.
Открутите винт, удерживающий поплавковый механизм и игольчатый клапан.
Будьте осторожны — при снятии поплавкового механизма он может распасться, так как находится под натяжением пружины.
Снимите поплавковый механизм и игольчатый клапан.
Шаг 5

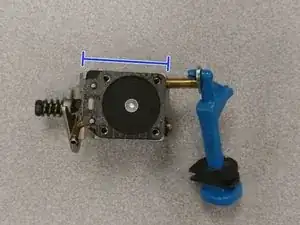

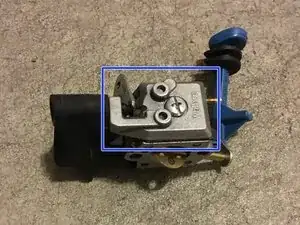

Открутите винт крепления крышки топливного насоса с помощью Т-образного ключа цепной пилы.
Снимите прокладку и клапан топливного насоса.
Снимите сетчатый фильтр топливного насоса.
Шаг 6

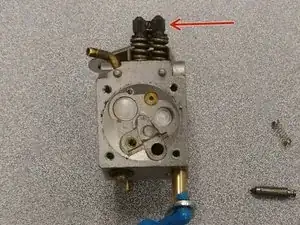

Снимите фиксатор регулировочных игл.
Извлеките обе регулировочные иглы, считая количество оборотов, необходимых для их выкручивания.
Очистите и установите иглы обратно, завернув на то же количество оборотов, что и при выкручивании.
Установите фиксатор на место.
Шаг 7

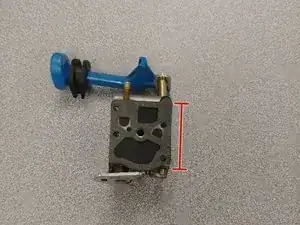

Установите новую прокладку и клапан топливного насоса, совместив их с карбюратором.
Закрепите верхнюю крышку топливного насоса с помощью Т-образного ключа цепной пилы.
Шаг 8

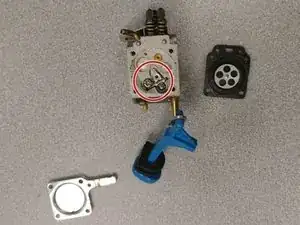

Установите новый поплавковый механизм и игольчатый клапан.
Установите винт, фиксирующий поплавковый механизм и игольчатый клапан.
Установите новую диафрагму и уплотнение на место.
Установите крышку диафрагмы и четыре винта крепления.
Шаг 9
Подсоедините топливные шланги и тягу дроссельной заслонки к карбюратору.
Шланг, идущий непосредственно из топливного бака, подсоединяется к впускному отверстию топливного насоса.
Шланг от внешней груши-подкачки соединяется с впускным отверстием диафрагмы.
Установите тягу дроссельной заслонки на место.
Шаг 10
Установите корпус воздушного фильтра обратно и зафиксируйте его гайками на 8 мм.
Поместите воздушный фильтр обратно в корпус.
Шаг 11
Установите верхнюю крышку на место и закрепите её с помощью плоской отвёртки.
Установите крышку маховика и закрепите её шестигранным ключом 5/32 дюйма.
Установите шину, цепь и крышку. Закрепите крышку двумя гайками и накидным ключом, входящим в комплект Т-образного ключа.
Заключение
Цепная пила готова к заливке бензина и масла для цепи.
Перевод руководства с ifixit.com
