Замена магазина пистолета Ridgid R175RNE
Если магазин пневматического пистолета для катушечных гвоздей Ridgid R175RNE треснул или по какой-либо причине больше не может удерживать гвозди, следуйте данному руководству, чтобы заменить магазин.
Магазин предназначен для удержания катушки с гвоздями перед их выстрелом и расположен непосредственно под механизмом выстрела.
Внимание: Убедитесь в отсутствии гвоздей в магазине перед его снятием.
Шаг 1
Отключите пистолет от воздушного компрессора перед началом работ.

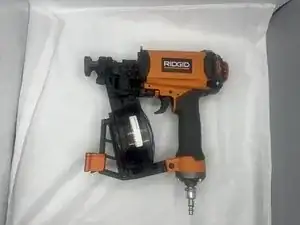

Положите пистолет наконечником влево.
Шаг 2

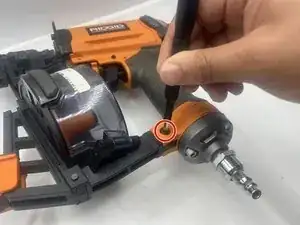

Снимите единственный шестигранный винт диаметром 5/32", который крепит магазин к нижней части рукоятки.
Шаг 3

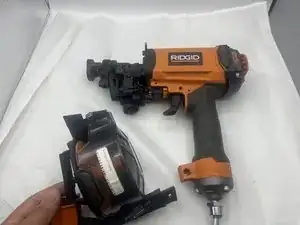

Слегка потяните магазин, чтобы отсоединить его от верхнего узла механизма выстрела.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
