Замена кольца O-колец на ударном лезвии Ridgid R175RNE
Если ваш пневмоинструмент Ridgid R175RNE не забивает гвозди полностью, значит, возможно, цилиндр или кольца O-колец ударного лезвия износились. Используйте это руководство для замены кольца O-колец ударного лезвия.
Кольца O-колец ударного лезвия обеспечивают скольжение ударного лезвия назад и вперед внутри цилиндра.
Будьте внимательны, ударное лезвие и цилиндр, вероятно, будут грязными, поэтому надевайте перчатки, если хотите сохранить руки чистыми.
Шаг 1
Отключите пневмоинструмент от компрессора перед началом работы.
Используйте шестигранный ключ 5/32" для снятия четырех винтов длиной 25 мм, которые фиксируют верхнюю крышку.
Снимите верхнюю крышку.
Шаг 2
Отключите пневмоинструмент от компрессора перед началом работы.

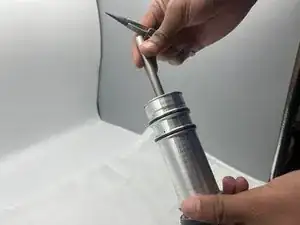

Резко потяните ударное лезвие и вытяните его из цилиндра.
Шаг 3
Снимите поршневую сборку.

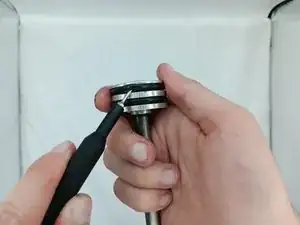

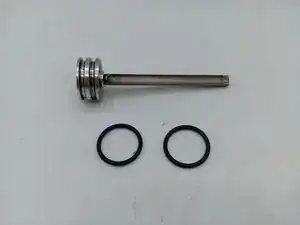

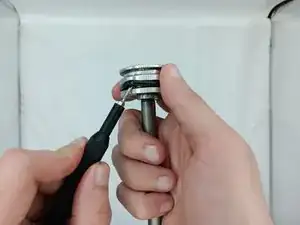

Снимите оба кольца O-колец с помощью лопатки.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
