Замена узла соленоида Dewalt Nailers DCN21PL 2018

Перед началом ремонта извлеките аккумулятор из устройства.

Используйте отвертку T10, чтобы выкрутить четыре винта, крепящих нижнюю половину корпуса.

Снимите четыре винта T10, крепящих верхнюю половину корпуса.

Используйте отвертку T10, чтобы выкрутить винт, крепящий магазин к основанию.

Потяните магазин вниз и в сторону, чтобы отсоединить и снять его со степлера.

Используйте отвертку T15, чтобы выкрутить винт крепления направляющего крюка.

Снимите крюк.

Данный шаг может потребовать значительных усилий.

Используя два больших пальца, плотно разведите металлический зажим крюка в стороны, медленно сдвигая его вперед с ручки.

При снятии зажим может резко сорваться с рукоятки после ослабления натяжения.

Используйте острое лезвие, чтобы разрезать наклейку под креплением аккумулятора и отделить две половины корпуса.

Всегда режьте в сторону от себя или от окружающих вас людей.

Используйте отвертку T20, чтобы выкрутить два винта, крепящих половины корпуса к переднему узлу.

Используйте предоставленный шестигранный ключ 3,5 мм, чтобы вывернуть два болта возвратного механизма с обеих сторон степлера.

Возьмитесь за крышку и выдвиньте узел возвратного механизма с задней части степлера, чтобы снять его.

Вставьте маленькую отвертку с плоским жалом в зазор между двумя половинами корпуса рядом с спусковым крючком, чтобы поддеть и разъединить их.

Используя маленькую отвертку с плоским жалом у верхнего стыка, продолжайте раскрывать корпус.

После ослабления приподнимите и снимите правую половину корпуса-раскладушки.

Снимите пластиковую крышку линзы.

Два переключателя и четыре фиксаторных пружины удерживаются только пластиковым корпусом, поэтому они могут выпасть при извлечении платы — это нормально.

Возьмитесь за обе стороны основной платы и медленно вытяните её вверх и из паза в корпусе.

Совет при сборке: запомните правильное положение и ориентацию двух переключателей и их фиксаторных пружин.

Поднимите фиксатор спускового крючка, чтобы снять его.

Переверните степлер.

Снимите оставшуюся часть корпуса-раскладушки.

Осторожно используйте лопатку, чтобы освободить черный и красный провода из направляющего паза на степлере.

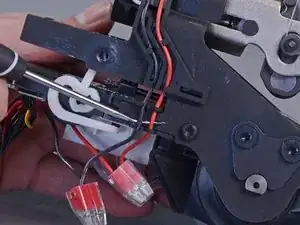

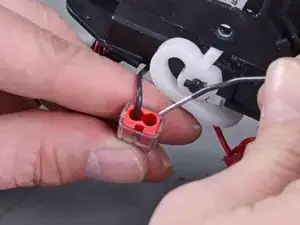

Вставьте конец лопатки в отверстие входного разъема, в которое включен провод соленоида.

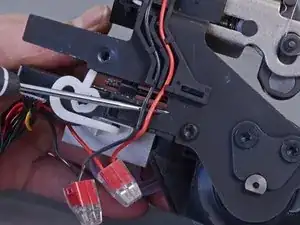

Удерживая лопатку внутри, потяните красный провод соленоида из разъема.

Убедитесь, что выбираете вход, соединенный с соленоидом, а не с основной платой.

Повторите тот же процесс для черного провода и другого разъема.

Полностью извлеките оба провода из направляющей.

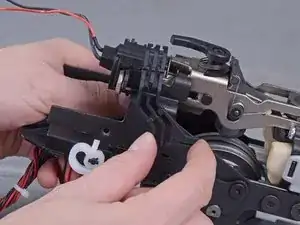

Вытяните и потяните вверх пластиковую направляющую проводов, чтобы отсоединить её от защелок.

Отделите и снимите направляющую проводов.

Для выполнения этого шага может потребоваться приложить значительное усилие, поскольку соленоид зафиксирован посадкой с натягом.

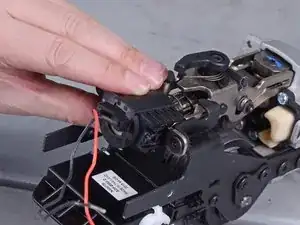

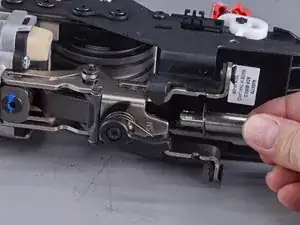

Тяните соленоид строго назад, чтобы извлечь его из крепления. Возможно, потребуется «раскачивать» соленоид вперёд и назад, чтобы постепенно ослабить его в пазах, в которых он зафиксирован.

Извлеките пружину штифта соленоида.

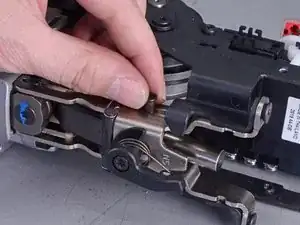

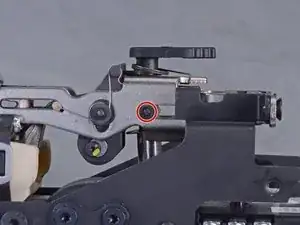

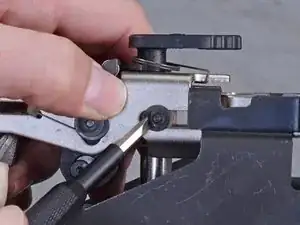

Используйте небольшую плоскую отвёртку, чтобы поддеть резиновую шайбу и снять её со штифта фиксатора.

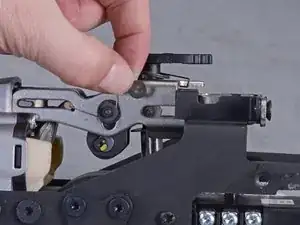

Снимите резиновую шайбу со штифта фиксатора.

Извлеките металлическую шайбу.

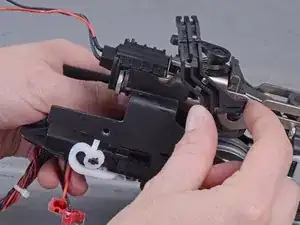

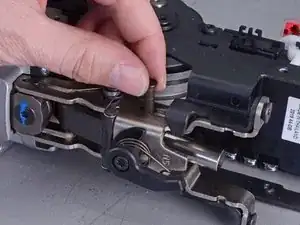

Положите сбиватель набок так, чтобы плоская сторона штифта была сверху. Вытяните штифт фиксатора прямо вверх из паза, чтобы извлечь его.

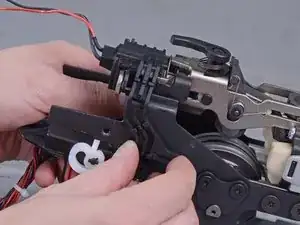

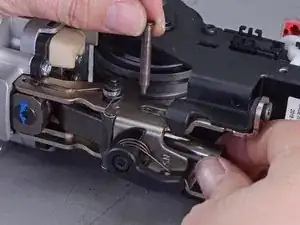

Удерживайте основной плунжер соленоида противоположной рукой, чтобы он не выпал.

Извлеките плунжер соленоида и маленькую шайбу соленоида.
