Замена уплотнительных колец цилиндра Ridgid R175RNE
Если ваш гвоздезабивной пистолет Ridgid R175RNE стреляет вяло или не стреляет вовсе, то уплотнительные кольца цилиндра или ударного штифта могут быть изношены. Следуйте этому руководству, чтобы заменить уплотнительные кольца цилиндра.
Уплотнительные кольца цилиндра обеспечивают плавное перемещение цилиндра взад-вперёд после выстрела ударного штифта.
Шаг 1
Отключите пистолет от компрессора перед началом работ.
Используйте шестигранный ключ 5/32" для снятия четырёх винтов 25 мм, фиксирующих верхнюю крышку.
Снимите верхнюю крышку.
Шаг 2
Отключите пистолет от компрессора перед началом работ.

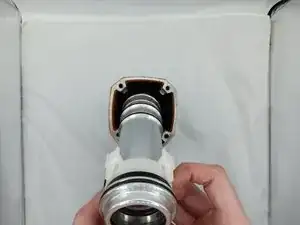

Снимите цилиндр приводного механизма и отложите корпус пистолета в сторону.

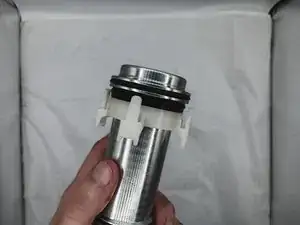

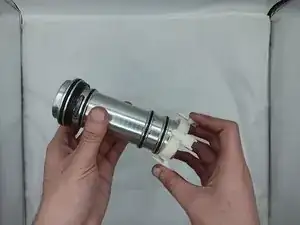

Обратите внимание на ориентацию пластикового кольца на цилиндре.
Шаг 3

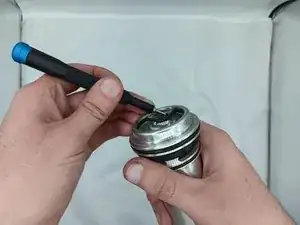

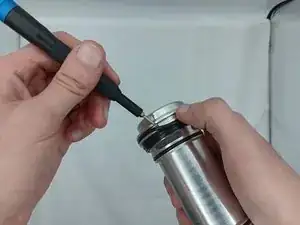

Возьмите крючок для уплотнительных колец или плоскую отвёртку и аккуратно подденьте наконечником уплотнительное кольцо.
Растягивайте его только настолько, чтобы вынуть из канавки.

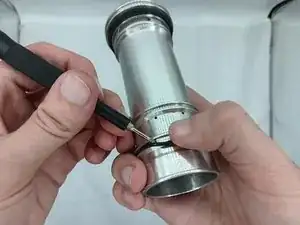

Повторите для остальных четырёх уплотнительных колец, начиная сверху и двигаясь вниз.
Всего должно быть 5 уплотнительных колец.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
