Замена мотора в торцовочной пиле Sears Craftsman 315.109020

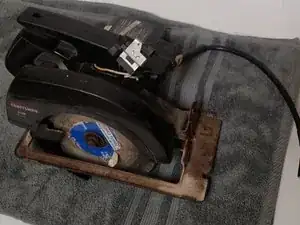

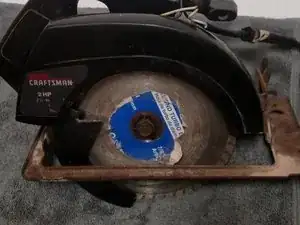

Чтобы не испачкать стол или пол смазкой и грязью, подстелите полотенце перед началом работы.

Смазка из пилы может запачкать полотенце, поэтому рекомендуется использовать старое полотенце или ветошь.

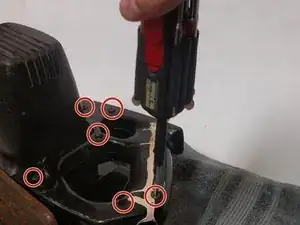

Отверткой с крестообразным наконечником выкрутите все 7 винтов длиной 20 мм на рукоятке пилы.

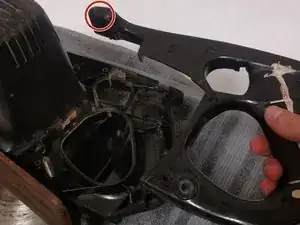

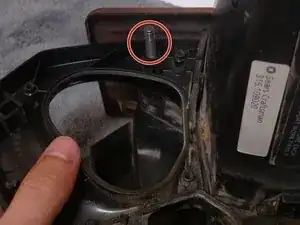

Один винт длиной 25 мм расположен в отверстии, отмеченном красным кругом.

Отверните вилкообразный винт

Снимите верхнюю половину рукоятки.

Открутите два широкоголовых винта длиной 20 мм, крепящих оставшуюся половину рукоятки к мотору.

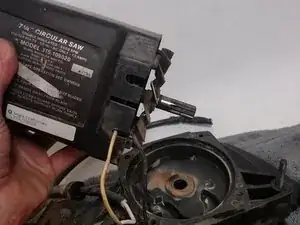

Снимите оставшуюся половину рукоятки с мотора, поддев её над винтом, который её удерживает.

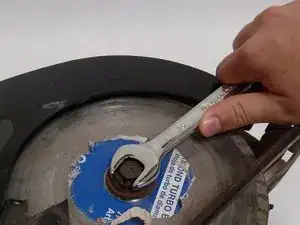

Гаечным ключом открутите винт с шестигранной головкой и шайбой, который удерживает диск.

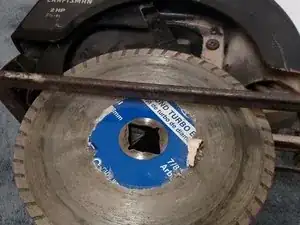

Снимите диск, подняв его над внутренне резьбовым винтом и потянув с пилы.

Если винт с шестигранной головкой вращается, но не отвинчивается, или если весь диск вращается при повороте ключа, резкий рывок ключом должен ослабить винт.

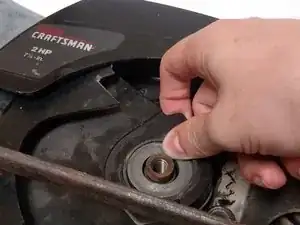

Снимите защитный кожух диска, приложив усилие вверх, пока он не отщёлкнется от шайбы.

Кожух диска легче снимается, если он направлен от остальной части пилы (см. вторую фотографию).

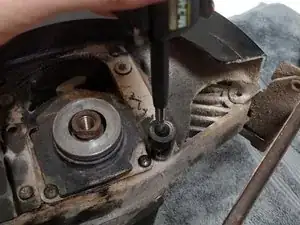

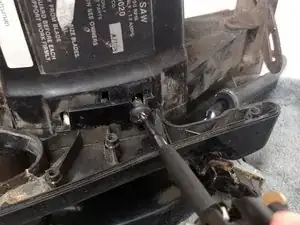

Открутите винт длиной 70 мм, находящийся внутри чёрной трубки (см. первую фотографию).

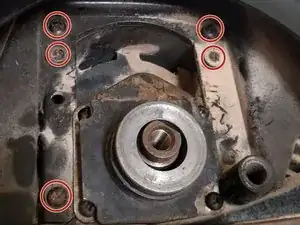

Открутите пять винтов, выделенных на второй фотографии. Нижний левый — винт длиной 70 мм, остальные четыре — винты по 20 мм.

Откручивать оставшиеся четыре винта по 20 мм не обязательно, если вы не собираетесь ремонтировать или заменять шестерни в пиле.

Теперь мотор будет ослаблен — поверните его против часовой стрелки, пока не сможете снять его, потянув наружу.
