Замена узла шлифовальной головки RYOBI P422

Для извлечения аккумулятора нажмите на две кнопки, расположенные по обеим сторонам аккумулятора, и потяните его от корпуса шлифовальной машины.

Для снятия рукояти держите шлифовальную машину одной рукой и другой рукой отвинтите рукоять против часовой стрелки.

Не выполняйте эту операцию сразу после использования шлифовальной машины для шлифовки/резки. Диск будет слишком горячим на ощупь и может привести к травмам.

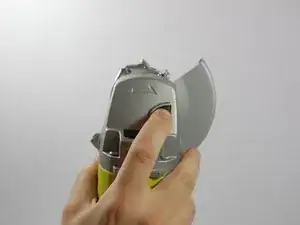

Полностью нажмите кнопку блокировки шпинделя.

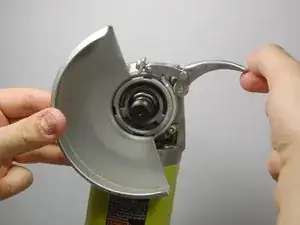

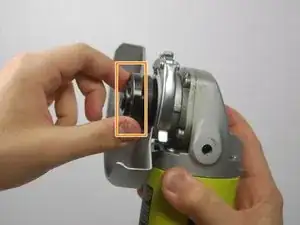

Удерживая кнопку блокировки шпинделя, используйте предоставленный ключ, чтобы ослабить зажимную гайку. После ослабления можно полностью отвинтить гайку пальцами.

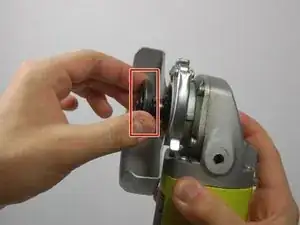

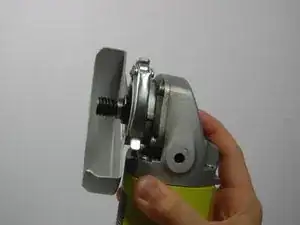

Снимите шлифовальный/режущий диск, просто сдвинув его со шпинделя.

Далее снимите фланец диска (также называемый распоркой), потянув его с задней части шпинделя.

На задней стороне фланца диска есть два небольших выступа. Эти выступы должны быть совмещены с двумя плоскими гранями на задней части блокиратора шпинделя при сборке. Это обеспечит безопасную плотную посадку ваших шлифовальных дисков.

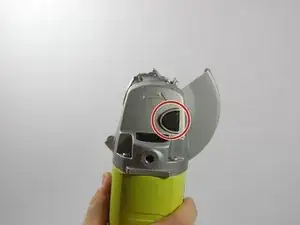

Поднимите защёлку кожуха шлифовальной машины. Убедитесь, что защёлка полностью ослаблена, прежде чем продолжать.

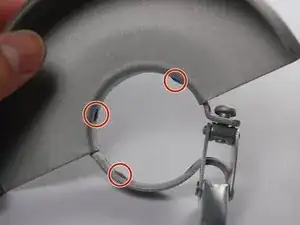

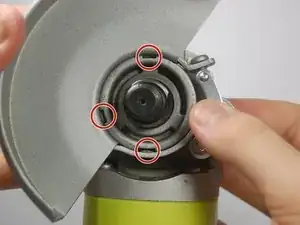

Поверните кожух так, чтобы три выступа на его внутренней стороне совпали с тремя пазами на узле шлифовальной головки.

После совмещения просто снимите кожух.

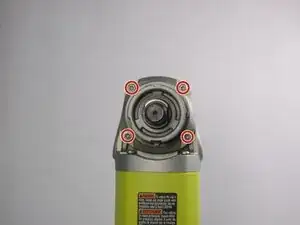

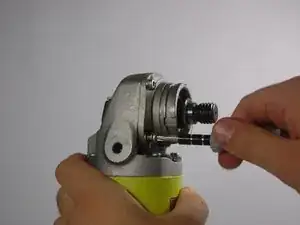

Снимите четыре винта длиной 1,4 см из узла шлифовальной головки, используя отвертку Torx T20.

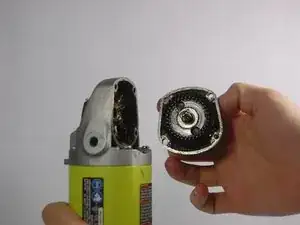

После снятия винтов узел шлифовальной головки можно удалить с остальной части головки, аккуратно потянув.

Если видимых повреждений шестерни или малой шестерни внутри головки нет, проблема может быть вызвана недостаточной смазкой. Очистите внутреннюю часть головки шлифовальной машины перед нанесением новой смазки на малую шестерню и шестерню.

При установке новой шлифовальной головки убедитесь, что кромки головки выровнены с краями корпуса зубчатого механизма (большая половина узла головки).
