Замена пружины в комбинированном инструменте для обвязки Signode BXT3-16
Пружина внутри комбинированного инструмента для обвязки Signode BXT3-16 играет ключевую роль в его работе, обеспечивая необходимое натяжение и возврат для эффективных операций обвязки. Со временем в результате износа или длительной эксплуатации пружина может потерять упругость или силу, что снижает производительность инструмента. В таких случаях необходимо заменить пружину, чтобы обеспечить оптимальную работу обвязочного пистолета.
Замена пружины в инструменте Signode — относительно простая процедура, но требует внимательности и соблюдения правил техники безопасности. В этом руководстве приведён пошаговый порядок замены пружины для поддержания эффективности и надёжности вашего обвязочного оборудования.
Следуя инструкциям этого руководства, вы сможете эффективно заменить пружину вашего инструмента Signode, продлив срок его службы и оптимизировав работу при различных задачах обвязки.
Шаг 1

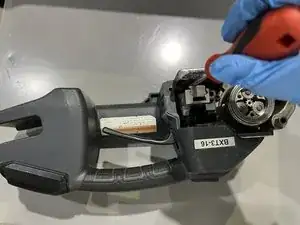

Перед разборкой обвязочного пистолета убедитесь, что источник питания / аккумулятор снят.
Шаг 2

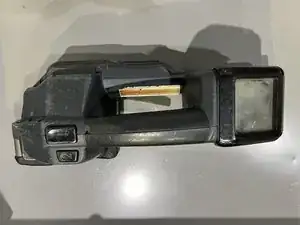

Переверните обвязочный пистолет вниз корпусом.
Установите его на ровную поверхность, чтобы пистолет был устойчив во время ремонта.

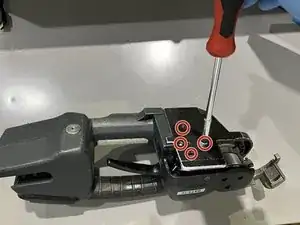

На нижней части инструмента расположены четыре винта Torx T4.
Шаг 3

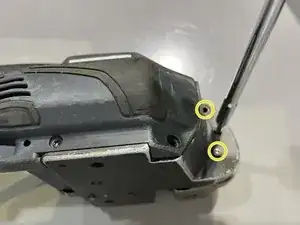

Используйте отвертку Torx T4, чтобы выкрутить четыре винта длиной 25 мм из оснoвной пластины.
Снимите один винт Torx T4 длиной 25 мм с передней стороны обвязочного пистолета.
С помощью отвертки Torx T4 выкрутите два винта длиной 25 мм на передней части инструмента.
Шаг 4

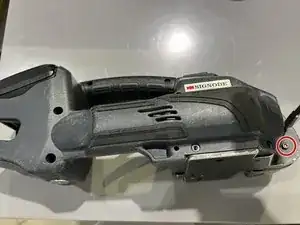

Поверните обвязочный пистолет на противоположную сторону.
Используйте отвертку Torx T4, чтобы снять оставшиеся винты длиной 25 мм с передней части пистолета.
Шаг 5

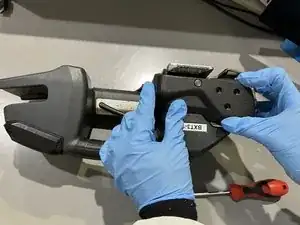

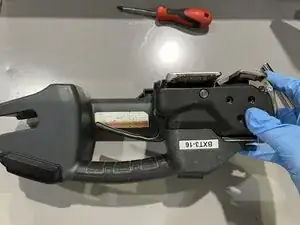

Поверните инструмент в исходное положение так, чтобы номер модели и название были обращены к вам.

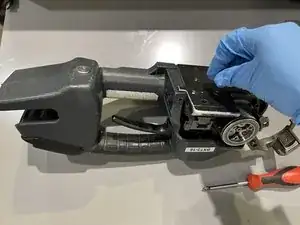

Сильно потяните и защитную пластину, и корпус инструмента в разные стороны, используя обе руки.
Шаг 6

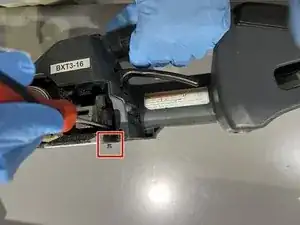

Используйте металлическую лопатку, чтобы приподнять резак.
Осторожно вытолкните пружину снизу основания обвязочного пистолета.
Шаг 7

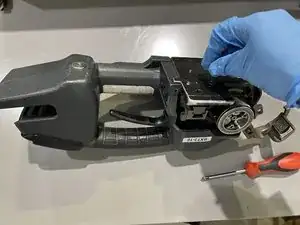

Поверните машину и аккуратно извлеките пружину вручную.
Снимите пружину с основания обвязочного инструмента.
Установите новую пружину, вставив её так же, как была извлечена.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
