Замена реле давления насоса Sterwins Booster (900W, 19L, 3800 л/ч)
Шаг 1
Перед началом любых работ с изделием убедитесь, что вилка не подключена к сети.

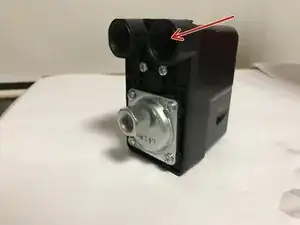

Определение реле давления
Шаг 2

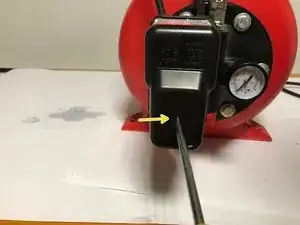

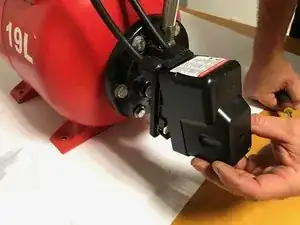

Отверткой с плоским лезвием выкрутите винт, указанный стрелкой.
Снимите защитный кожух.
Шаг 3

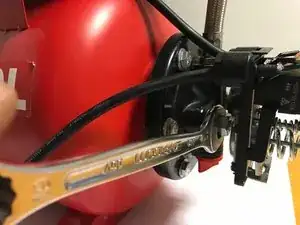

Ослабьте гайку соединения реле давления ключом на 19.
Шаг 4

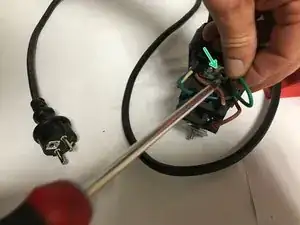

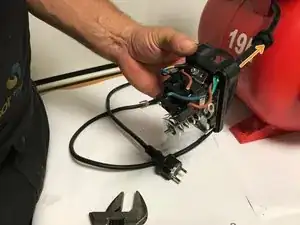

Выверните винт, удерживающий синий провод (нулевой), с помощью крестообразной отвертки.
Затем выверните винт, удерживающий коричневый провод (фаза).
Выверните винт, удерживающий желто‑зелёный провод (заземление).
Шаг 5

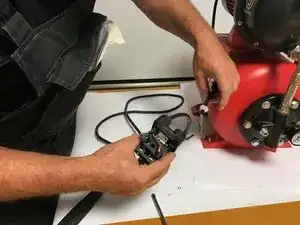

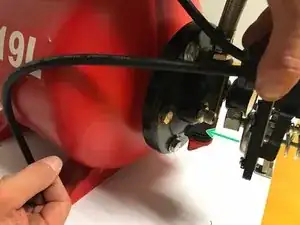

Ослабьте стяжку кабеля.
Далее снимите все провода с мотора.
Шаг 6

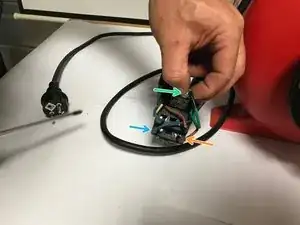

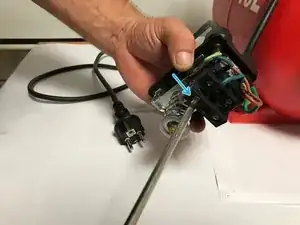

Выверните винт, удерживающий синий (нулевой) провод, крестовой отверткой.
Затем выверните винт, удерживающий коричневый провод (фаза).
Выверните винт, удерживающий желто‑зелёный провод (заземление).
Шаг 7

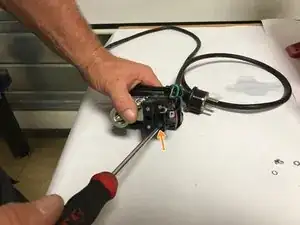

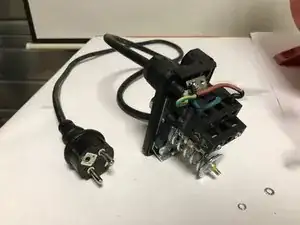

Вставьте сетевой кабель в реле давления
Затяните винт, удерживающий желто‑зелёный провод (заземление).
Затяните винт, удерживающий синий провод (нулевой).
Затяните винт, удерживающий коричневый провод (фаза).
Затяните стяжку кабеля.
Шаг 8

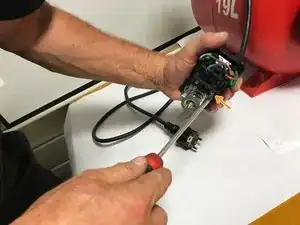

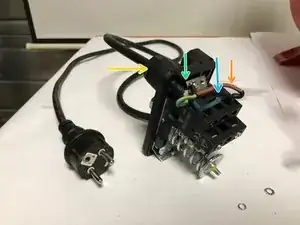

Вставьте питающий кабель мотора.
Затяните винт, удерживающий желто‑зелёный провод (заземление).
Затяните винт, удерживающий синий провод (нулевой).
Затяните винт, удерживающий коричневый провод (фаза)
Затяните стяжку кабеля.
Шаг 9

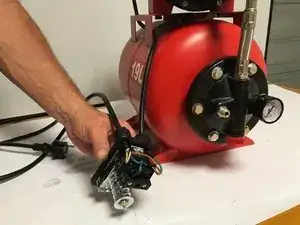

Установите реле давления на место и закрутите его вручную. Затем затяните ключом на 19.

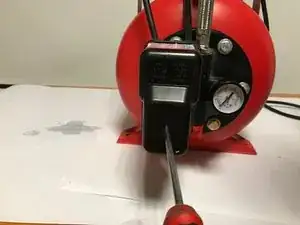

Установите защитный кожух и снова затяните крепёжный винт плоской отверткой.
Перевод руководства с ifixit.com
