Замена корпуса RYOBI P422

Чтобы вынуть аккумулятор, нажмите на две кнопки, расположенные по бокам аккумулятора, и потяните его от корпуса шлифовальной машины.

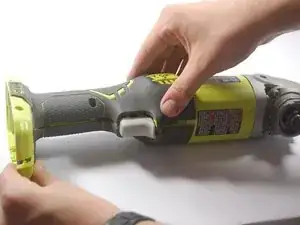

Чтобы снять рукоять, удерживайте шлифовальную машину одной рукой и другой рукой открутите рукоять, поворачивая против часовой стрелки.

Положите шлифовальную машину на бок так, чтобы винты были направлены вверх.

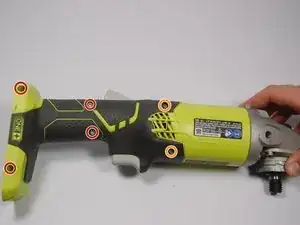

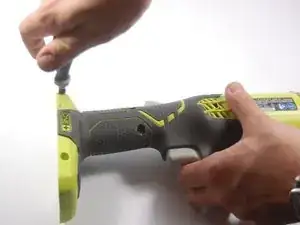

Снимите четыре винта длиной 1,8 см с нижней и средней части корпуса используя отвертку Torx T20.

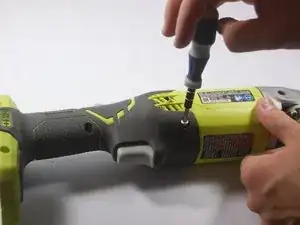

Снимите винты длиной 3,7 см с верхней части корпуса той же отверткой.

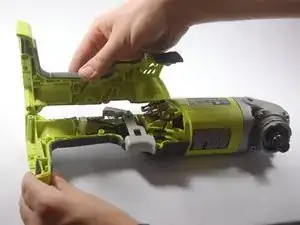

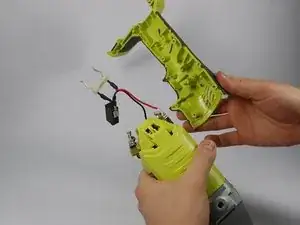

Теперь, когда обе половины раскручены, поднимите верхнюю половину.

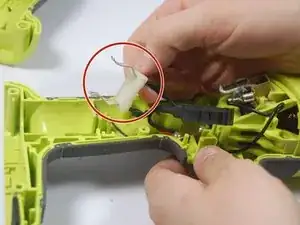

Снимите предохранительный рычаг и пружину.

Будьте осторожны при снятии предохранительного рычага — штифт может выпасть при перемещении.

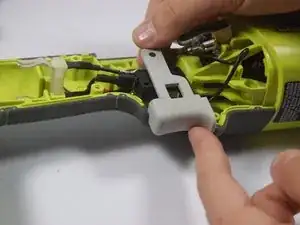

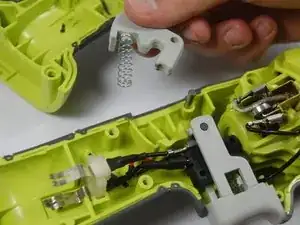

Поднимите основной триггер и пружину вместе.

Поднимая этот триггер и пружину из рукояти, вы одновременно снимете чёрный переключатель с его двух опорных стоек.

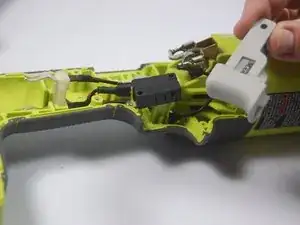

Сдвиньте триггер с чёрного корпуса переключателя.

Будьте осторожны при снятии триггера — пружина сжата и может неожиданно сдвинуться.

Поднимите скобу аккумуляторного провода из её паза.

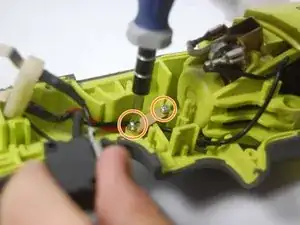

Используйте отвертку PH 1, чтобы открутить два винта длиной 0,7 см, которые удерживают латунную скобу длиной 2,6 см.

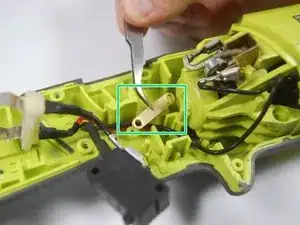

С помощью пинцета снимите латунную скобу.

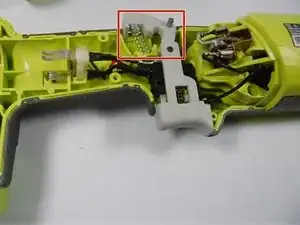

При сборке не забудьте удерживать пружину внутри основного триггера и прижатой к скобе, видимой на втором из прилагаемых фото.

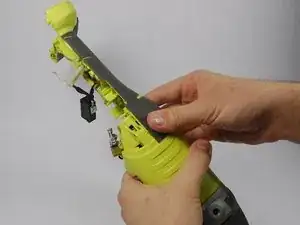

Переверните шлифовальную машину и снимите вторую половину корпуса.

Теперь вы можете заменить повреждённые рукояти на новую пару.
