Ремонт регулятора компрессора Dewalt DWFP55126 2016
Используйте это руководство для переборки или ремонта неисправного регулятора на компрессоре Dewalt DWFP55126 2016 года выпуска.
При выполнении этой переборки обязательно используйте правильный комплект для ремонта регулятора. Процедуры одинаковы, но компоненты незначительно отличаются. Используйте номера деталей 5140147-52 или 5140147-53 в зависимости от места производства.
Винт крышки коллектора глубоко утоплен и требует отвертки T10 с длинным стержнем, чтобы до него добраться.
Убедитесь, что вы полностью стравили давление в баке компрессора перед проведением каких-либо ремонтов.
Шаг 1
Отключите сетевой кабель, стравите давление из бака компрессора и отсоедините все шланги перед началом ремонта.

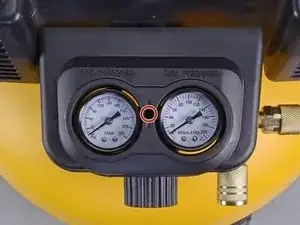

Снимите винт крышки коллектора с помощью отвертки T10 с длинным стержнем.

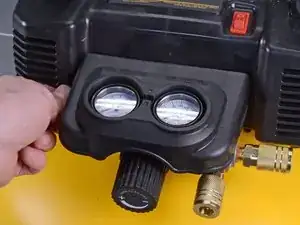

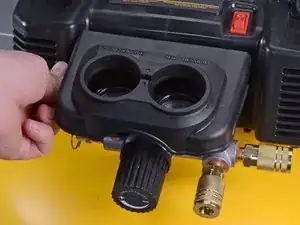

Поднимите крышку прямо вверх от манометров, чтобы снять её.
Шаг 2

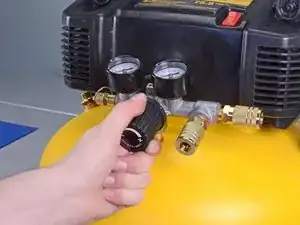

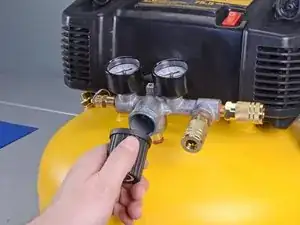

Поворачивайте ручку регулировки регулятора против часовой стрелки. Когда почувствуете сопротивление, продолжайте вращать, чтобы освободить ручку.
Это может требовать большого усилия.
Снимите ручку.
Шаг 3

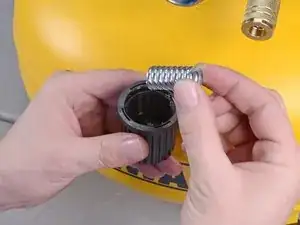

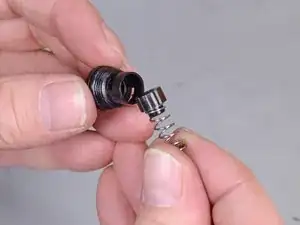

Удалите пружину изнутри ручки регулировки регулятора.
Шаг 4

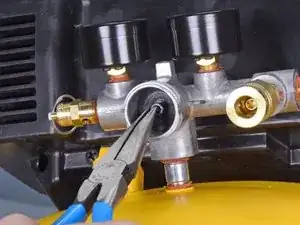

Снимите фитинг с помощью тонкогубцев.
Шаг 5

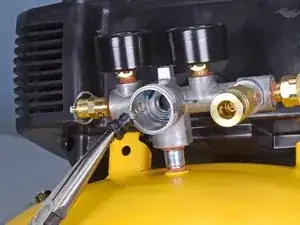

Отверткой Phillips №1 выверните узел регулятора из корпуса коллектора.
С помощью тонкогубцев извлеките узел регулятора.
Шаг 6
Следующие три шага описывают сборку нового узла регулятора.

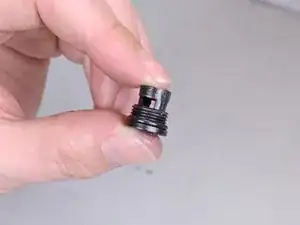

Установите новое уплотнительное кольцо на новый винтовой фитинг, надев его поверх резьбы. Убедитесь, что оно плотно прилегает к головке фитинга, непосредственно над резьбой.
Шаг 7

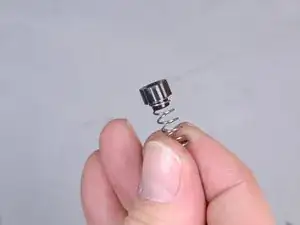

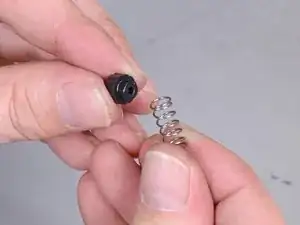

Садовите узкую часть новой крышки в один конец новой пружины.
Шаг 8
Сдвиньте крышку с пружиной, начиная с крышки, во впускное отверстие винтового фитинга, чтобы завершить внутреннюю сборку регулятора.
Совет по сборке: некоторые из этих компонентов плохо закреплены друг с другом, поэтому собирайте аккуратно, следя за правильным совмещением всех частей.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
