Замена трубопроводной арматуры на компрессоре Dewalt DWFP55126 2016 года

Отключите шнур питания, сбросьте давление в баке компрессора и отсоедините все шланги перед началом ремонта.

Используйте длинную биту T10, чтобы удалить винт крышки трубопроводной арматуры.

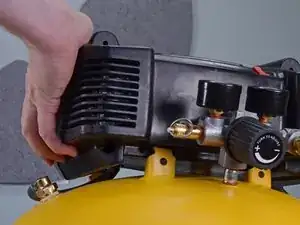

Поднимите крышку прямо вверх, сняв её с манометров.

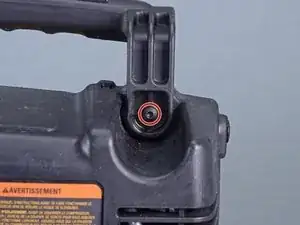

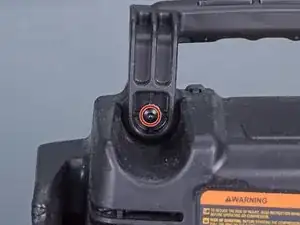

Используйте биту T20, чтобы удалить два винта ручки, по одному с каждой стороны.

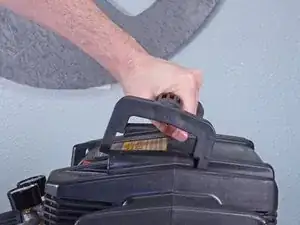

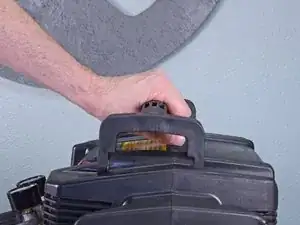

Возьмитесь за ручку так, как если бы собирались поднять компрессор. Поднимите её вверх и одновременно потяните вперёд, в сторону от манометров, чтобы повернуть ручку вверх и снять с корпуса.

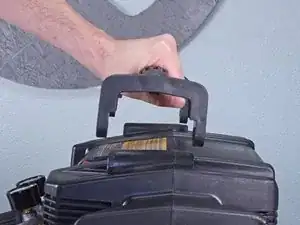

Снимите ручку, потянув её вверх.

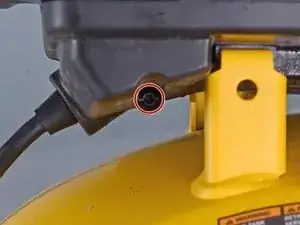

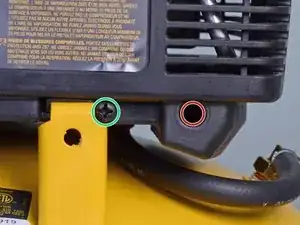

Удалите следующие четыре винта:

Три винта T20 длиной 20 мм.

Один шлицевой винт №1 длиной 20 мм.

Четыре металлических выступа на баке входят в четыре паза на верхней пластиковой крышке, фиксируя корпус на баке.

Резко надавите на верхнюю крышку, чтобы снять её с четырёх выступов.

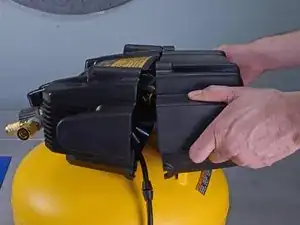

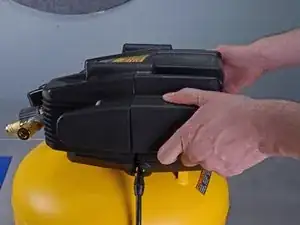

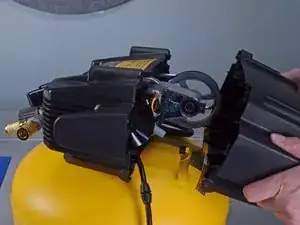

Осторожно потяните половину корпуса, противоположную арматуре, в сторону от бака.

После снятия корпуса двигатель может сместиться, но он не выпадет.

Совет при сборке: уложите шнур питания в вырез для кабеля, чтобы он не зажался.

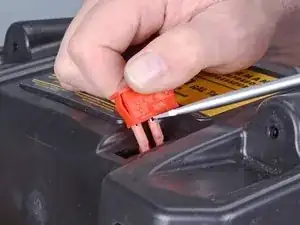

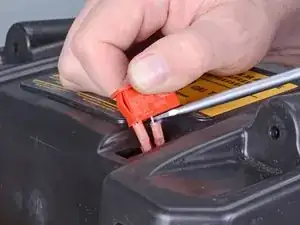

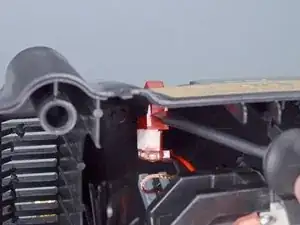

Используйте большую отвёртку с плоским жалом, чтобы нажать на пластиковый фиксатор красной кнопки включения, расположенный ближе всего к открытой стороне корпуса.

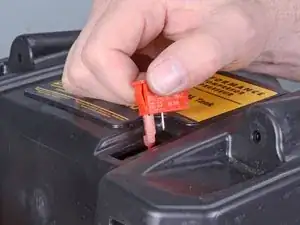

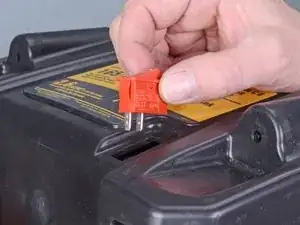

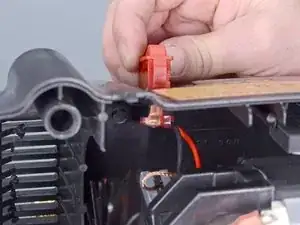

При удерживании фиксатора нажатым возьмитесь за верхнюю часть кнопки и потяните её прямо вверх, снимая с корпуса.

Вытащите кнопку дальше из корпуса.

Не пытайтесь полностью извлечь кнопку — внизу к ней всё ещё подключены провода.

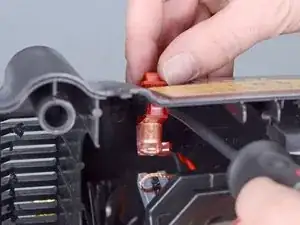

Используйте отвёртку с плоским жалом, чтобы аккуратно поддеть и отсоединить оба проводных разъёма от штекеров в нижней части кнопки.

После того, как провода освобождены от штекеров кнопки, полностью отсоедините оба провода.

Удалите кнопку включения.

Осторожно потяните, чтобы отсоединить разъём провода заземления, расположенный внутри корпуса.

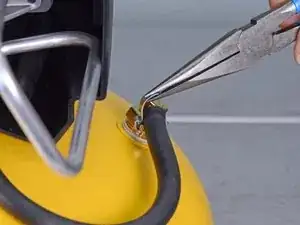

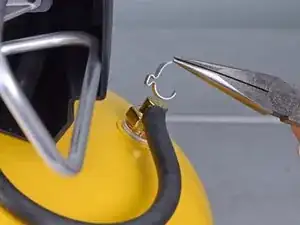

Используйте круглогубцы, чтобы отогнуть хомут обратного клапана вверх, от шланга.

После того как хомут будет достаточно отогнут, чтобы освободить шланг, поднимите его и снимите.

Настоятельно рекомендуем заменить этот хомут при сборке, чтобы предотвратить утечки во время эксплуатации.

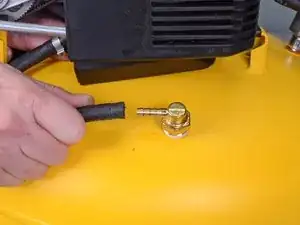

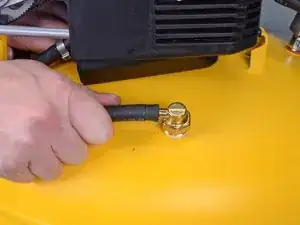

Потяните шланг, чтобы снять его с фитинга.

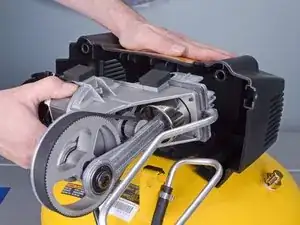

Удерживая пластиковый корпус, осторожно вытащите сборку насоса, следя, чтобы не зацепить шланги или провода.

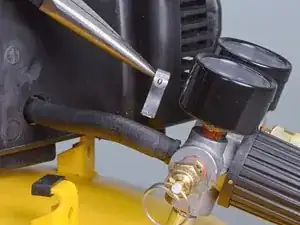

Используйте круглогубцы, чтобы отогнуть и снять хомут с шланга трубопроводной арматуры.

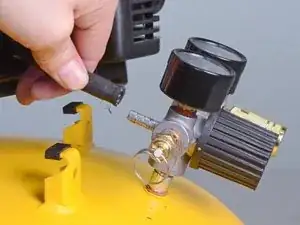

Снимите шланг с фитинга трубопроводной арматуры.

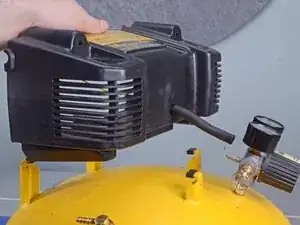

Снимите верхнюю крышку корпуса.

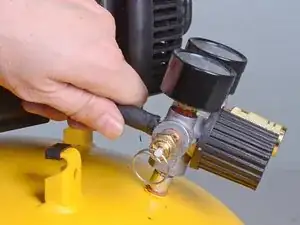

Используйте ключ на 9/16 дюйма, чтобы снять пружинный воздушный клапан с арматуры.

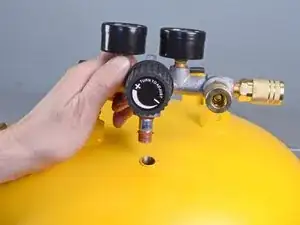

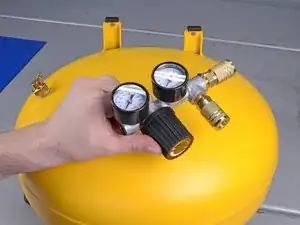

Поверните всю сборку трубопроводной арматуры против часовой стрелки, чтобы открутить её от бака.

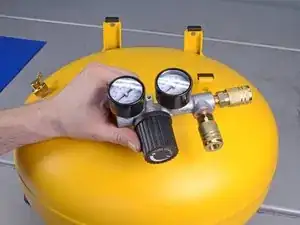

Снимите трубопроводную арматуру.
