Замена тяги управления компрессора Dewalt DWFP55126 2016

Используйте это руководство для снятия или замены управляющей/соединительной тяги на насосе компрессора Dewalt DWFP55126 2016 года.

Перед выполнением любых ремонтов убедитесь, что резервуар компрессора полностью обезврежен от давления.

Шаг 1

Отключите сетевой шнур, стравите давление из ресивера и снимите все шланги перед началом ремонта.

Используйте удлинённую биту T10, чтобы выкрутить винт крышки коллектора.

Поднимите крышку прямо вверх от манометров, чтобы снять её.

Шаг 2

Используйте биту T20, чтобы выкрутить два винта ручки, по одному с каждой стороны.

Шаг 3

Возьмитесь за ручку так, как если бы вы собирались поднять компрессор. Потяните вверх и одновременно оттолкните вперёд от манометров, чтобы повернуть ручку и снять её с корпуса.

Снимите ручку для удаления.

Шаг 4

Снимите следующие четыре винта:

Три винта T20 длиной 20 мм.

Один винт Phillips #1 длиной 20 мм.

Шаг 5

Четыре металлические лапки на баке входят в четыре паза на верхнем пластиковом корпусе, чтобы зафиксировать корпус на баке.

Сильно отожмите верхний корпус от четырёх лапок, чтобы отсоединить.

Шаг 6

Осторожно оттяните ту половину корпуса, что противоположна коллектору, от бака.

После снятия корпуса двигатель может сместиться, но он не выпадет.

Совет при сборке: совместите сетевой шнур с вырезом для шнура, чтобы он не зажал.

Шаг 7

Используйте крупную плоскую отвертку, чтобы прижать пластиковую защёлку на красном выключателе питания, ближайшую к открытому краю корпуса.

Держа защёлку прижатой, захватите верхнюю часть выключателя и потяните прямо вверх, чтобы вынуть его из корпуса.

Вытяните выключатель дальше из корпуса.

Не пытайтесь полностью снять выключатель; снизу всё ещё подсоединены провода.

Шаг 8

Используйте плоскую отвертку, чтобы слегка поддеть оба проводных разъёма и отвести их от штекеров на нижней части выключателя.

Шаг 9

Когда провода ослаблены на штекерах выключателя, полностью снимите оба провода.

Снимите выключатель питания.

Шаг 10

Осторожно потяните, чтобы снять разъём на провода заземления, расположенный внутри корпуса.

Шаг 11

Используйте плоскогубцы с узкими губками, чтобы отогнуть хомут шланга обратного клапана вверх, от шланга.

Когда хомут будет отогнут достаточно, чтобы освободить шланг, поднимите его и снимите.

Мы настоятельно рекомендуем заменить этот хомут при сборке, чтобы предотвратить утечки во время работы.

Шаг 12

Снимите шланг, потянув его с штуцера.

Шаг 13

Держа пластиковый кожух, вытащите узел насоса, остерегаясь зацепить шланги или провода.

Шаг 14

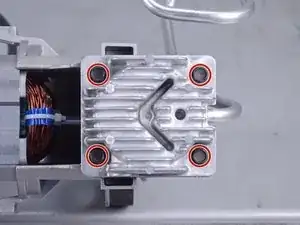

Используйте головку 5/8 дюйма, чтобы снять четыре болта головки цилиндра.

Шаг 15

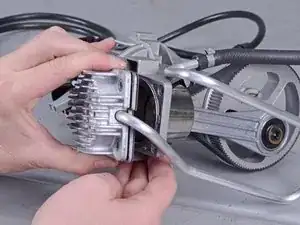

Снимите головку цилиндра с узла насоса.

Прокладки головки цилиндра могут иметь очень острые кромки. При необходимости используйте перчатки.

Шаг 16

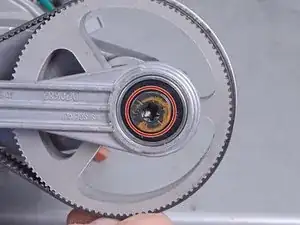

Используйте биту T45, чтобы вынуть болт тяги управления.

Шаг 17

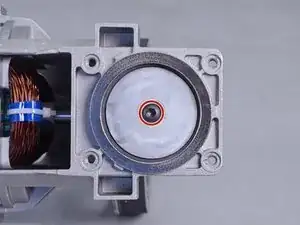

Используйте биту T20, чтобы выкрутить винт поршня.

Шаг 18

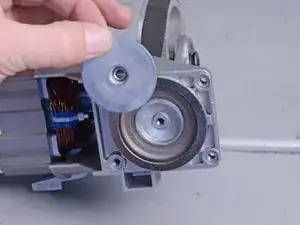

Снимите верхнюю плиту поршня.

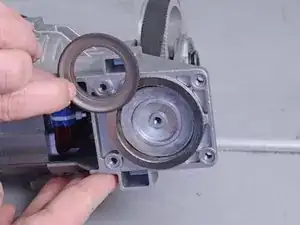

Снимите шайбу поршня.

Шаг 19

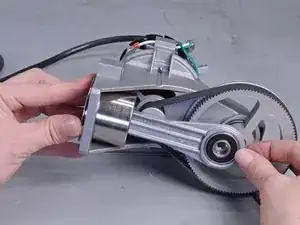

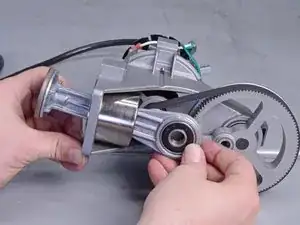

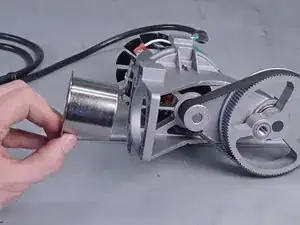

Держа металлическую стенку цилиндра на месте, вытолкните тягу управления, чтобы вынуть её.

Шаг 20

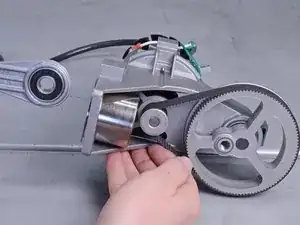

Снимите стенку цилиндра.

Новая стенка цилиндра входит в состав нового узла штанги управления.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
