Установка задних камер iPhone 16 Plus

Шаги по сборке задних камер в iPhone 16 Plus.

Шаг 1

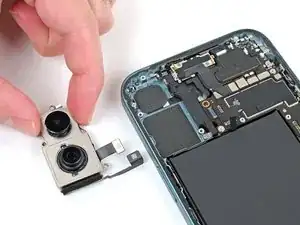

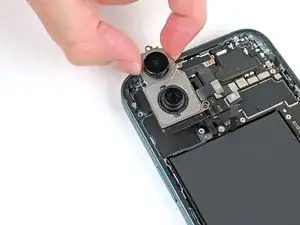

Совместите задние камеры с их винтовыми отверстиями и поместите их в рамку.

Убедитесь, что кабель нижней камеры проходит в канале над аккумулятором.

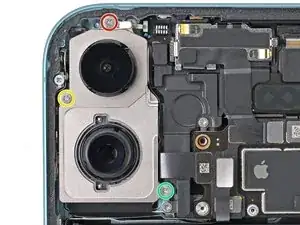

Используйте отвертку Phillips для установки трех винтов, крепящих задние камеры:

Один винт длиной 2.4 мм

Один винт длиной 3.2 мм

Один винт длиной 4.7 мм

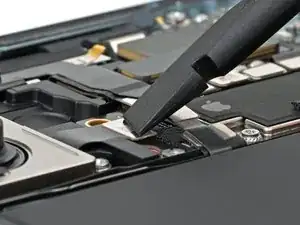

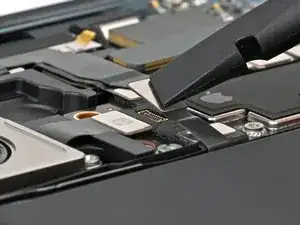

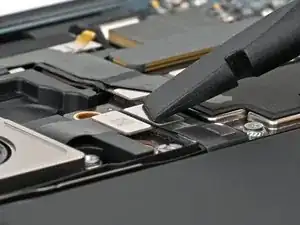

Используйте палец или лопатку, чтобы подключить два разъема задней камеры, расположенные в нижнем левом углу логической платы.

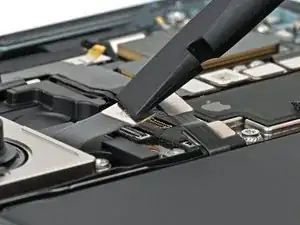

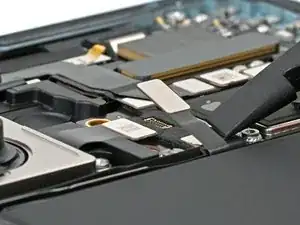

Используйте палец или лопатку, чтобы подключить разъем кнопки питания/управления камерой.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
