Замена динамика для разговора в Samsung Galaxy Note10

Полностью выключите телефон перед началом разборки.

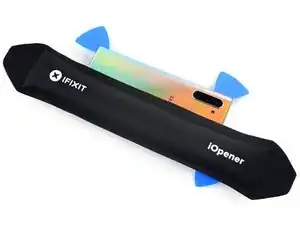

Подготовьте нагревательный инструмент и приложите его к левому краю задней панели на одну минуту.

Можно также использовать фен, тепловой пистолет или нагревательную плитку, но будьте осторожны — чрезмерный нагрев может повредить дисплей и внутренний аккумулятор.

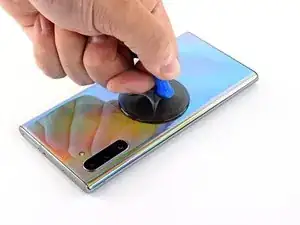

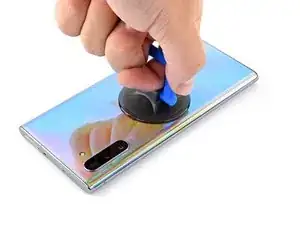

Установите присоску на подогретый край задней панели как можно ближе к краю.

Если заднее стекло сильно треснуло, наклейка прозрачной упаковочной ленты может обеспечить сцепление присоски. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к панели суперклеем.

С усилием и равномерным натяжением потяните за присоску, чтобы образовался зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть затруднительно. Если возникают трудности, дополнительно прогрейте край и попробуйте снова.

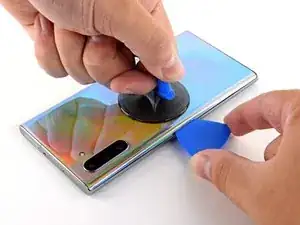

Вставьте острый конец разъединительной пластины в зазор.

Переместите разъединительную пластину вдоль левого края к нижнему левому углу, чтобы разрезать клей.

Не вставляйте разъединительную пластину глубже, чем наполовину в телефон — это может повредить внутренние компоненты.

Оставьте пластину вставленной в нижнем левом углу, чтобы клей не склеился снова.

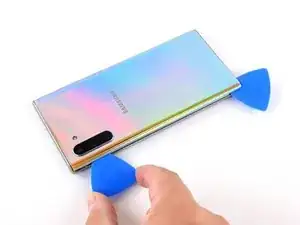

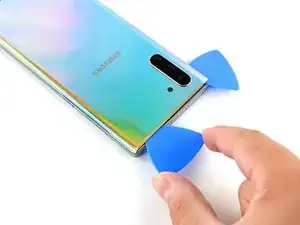

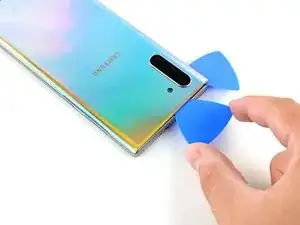

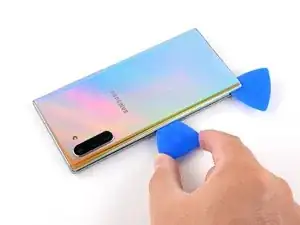

Вставьте вторую разъединительную пластину и продвиньте её вдоль левой стороны к верхнему левому углу, разрезая клей.

Оставьте пластину в верхнем левом углу, чтобы клей не склеился снова.

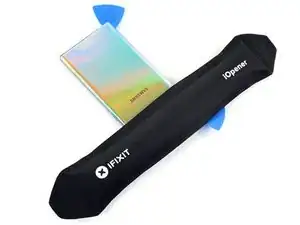

Подготовьте нагревательный инструмент и приложите его к верхнему краю телефона на одну минуту.

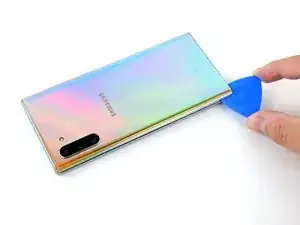

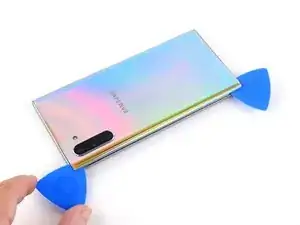

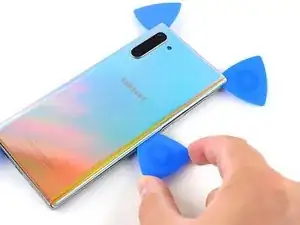

Вставьте третью разъединительную пластину в зазор на верхнем краю телефона.

Переместите пластину к верхнему правому углу, разрезая клей.

Оставьте пластину в верхнем правом углу, чтобы клей не склеился снова.

Подготовьте нагревательный инструмент и приложите его к правому краю телефона на одну минуту.

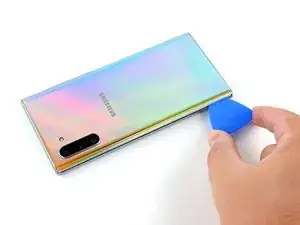

Вставьте четвёртую и последнюю разъединительную пластину в зазор на правой стороне телефона, продвигая её к нижнему правому углу, чтобы разрезать клей.

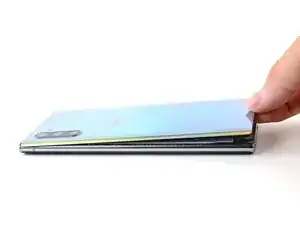

Задняя панель начнёт отделяться от корпуса по мере приближения к нижнему краю.

Переместите разъединительную пластину туда-сюда по всему периметру телефона, чтобы разрезать оставшийся клей, и повторно нагрейте, если встречается особенно прочный участок.

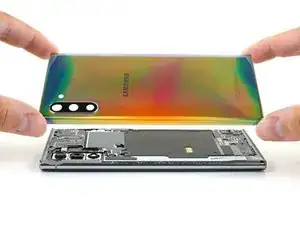

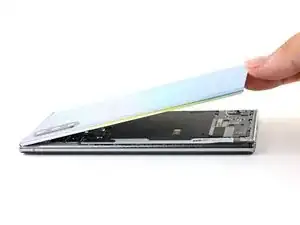

Поднимите и снимите заднюю панель.

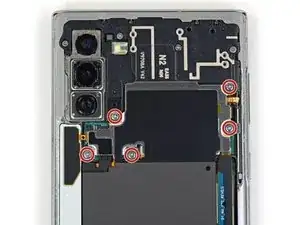

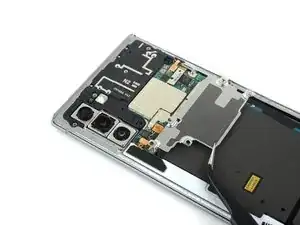

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть пять винтов длиной 4 мм, фиксирующих катушку беспроводной зарядки.

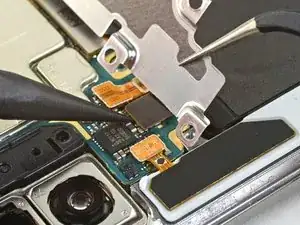

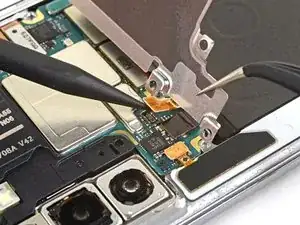

Используйте пинцет, чтобы приподнять и отвести в сторону металлический щит, закрывающий разъём соединения аккумулятора.

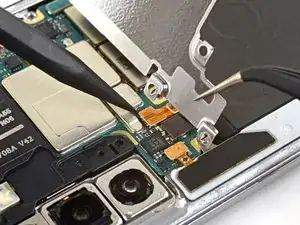

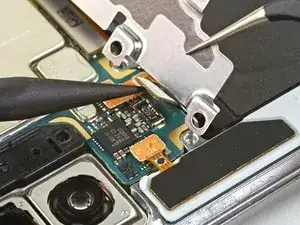

Удерживая металлический щит в поднятом положении, остриём лопатки отсоедините разъём аккумулятора, приподняв его.

Остриём лопатки отключите разъём катушки беспроводной зарядки от материнской платы.

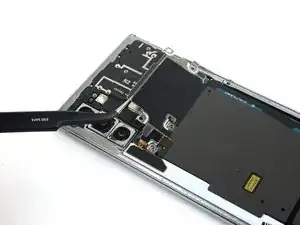

Наклоните металлическую защиту вверх, чтобы можно было захватить её пальцами.

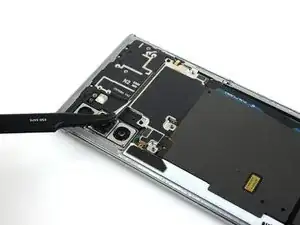

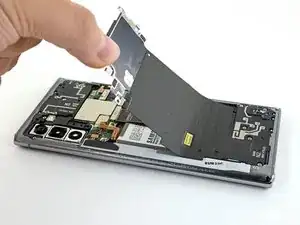

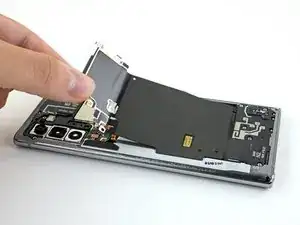

Отделите катушку беспроводной зарядки от устройства, отгибая вверх и в сторону.

Катушка беспроводной зарядки крепится к телефону небольшим количеством клея.

Снимите катушку беспроводной зарядки.

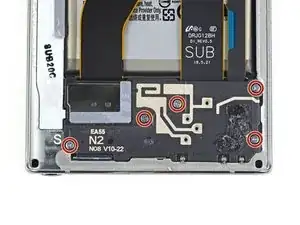

Используйте отвёртку с крестообразным наконечником, чтобы вывернуть пять винтов длиной 4 мм, фиксирующих динамик.

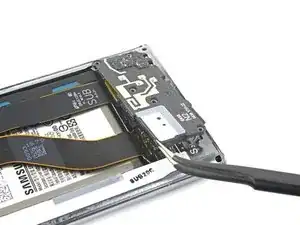

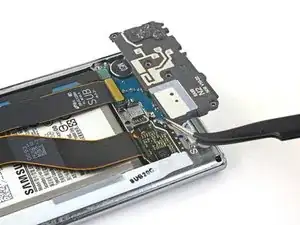

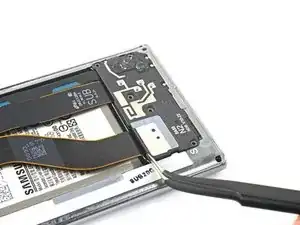

Используйте пинцет, чтобы снять динамик.

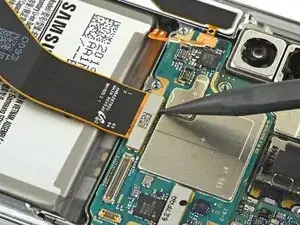

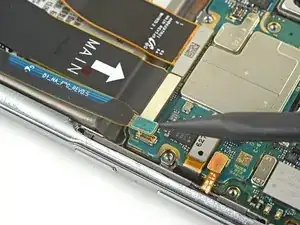

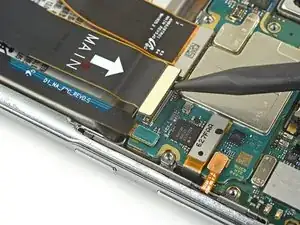

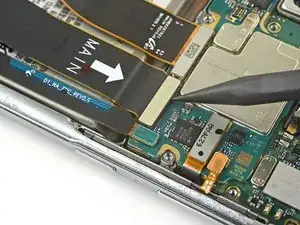

Остриём лопатки отключите основной соединительный кабель от материнской платы.

Отключите вторичный соединительный кабель от материнской платы.

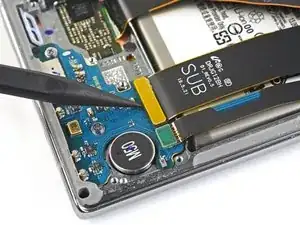

Используйте острый конец лопатки, чтобы отключить основной шлейф от платы-дочерней платы.

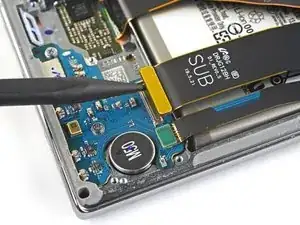

Отключите вторичный шлейф от платы-дочерней платы.

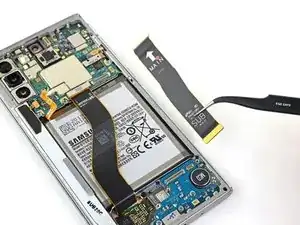

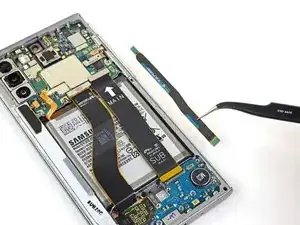

Снимите оба шлейфа.

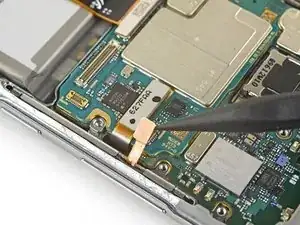

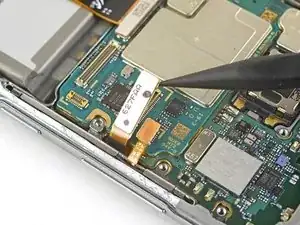

Используйте острый конец лопатки, чтобы отключить шлейф дисплея от материнской платы.

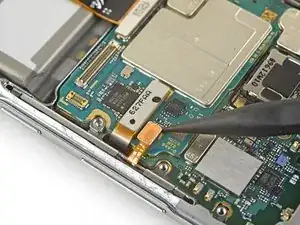

Используйте острый конец лопатки, чтобы отключить разъём боковой кнопки от материнской платы.

Отключите разъём сенсорного слоя от материнской платы.

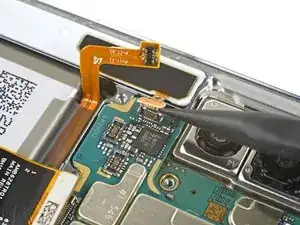

Используйте острый конец лопатки, чтобы отсоединить разъём катушки зарядки S-Pen от материнской платы.

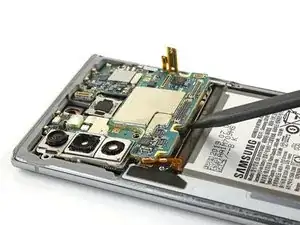

Используйте острый конец лопатки, чтобы приподнять материнскую плату достаточно, чтобы захватить её пальцами.

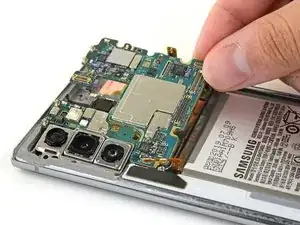

Снимите материнскую плату.

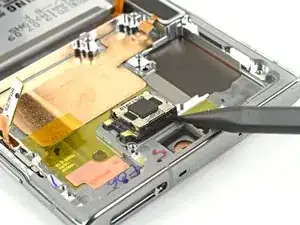

Вставьте острый конец лопатки в зазор между динамиком-наушником и рамкой телефона в правом верхнем углу динамика.

Приподнимите динамик-наушник, чтобы освободить его из посадочного места.

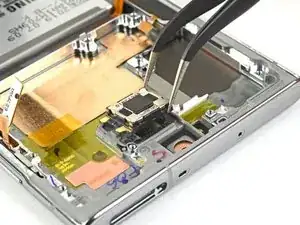

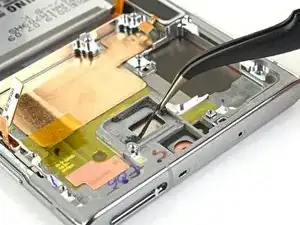

Используйте пинцет, чтобы извлечь динамик-наушник из посадочного места.

Динамик-наушник зафиксирован небольшим количеством клея.

Перед установкой нового динамика-наушника обязательно удалите остатки старого клея.
