Ремонт iPhone после попадания жидкости

Достаньте iPhone из жидкости как можно скорее, соблюдая безопасность. Чем меньше времени телефон будет находиться в контакте с жидкостью, тем меньше коррозии образуется.

В первую очередь заботьтесь о своей личной безопасности! Если вы стоите в воде или ваша одежда мокрая, немедленно выйдите из зоны потенциальной опасности поражения током, прежде чем пытаться достать погружённый смартфон.

Если электронное устройство всё ещё погружено в жидкость и подключено к внешнему источнику питания, найдите безопасный способ его отключения. Если возможно, найдите автоматический выключатель или выключатель для этого источника питания. Будьте осторожны, если решите вынуть штепсельную вилку или блок питания из розетки, которая не была отключена.

Повреждение жидкостью может вызвать короткое замыкание аккумулятора, что представляет собой пожарную и/или химическую опасность. Если вы видите или ощущаете нагрев, дым, пар, пузырение, вздутие или плавление, не прикасайтесь к телефону.

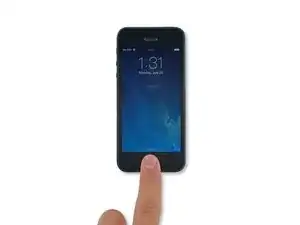

Если телефон всё ещё включён после извлечения из жидкости, попытайтесь его выключить. Если он выключен — не пытайтесь включить его снова.

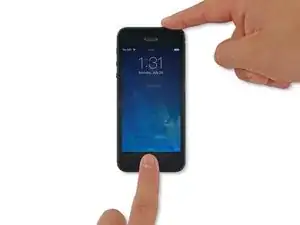

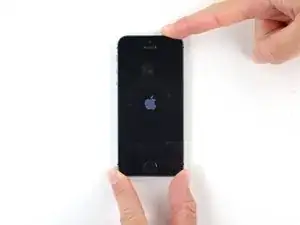

Чтобы принудительно выключить iPhone 6s и более ранние модели, нажмите и удерживайте кнопки «Домой» и «Сон/Пробуждение», пока экран не погаснет, а затем сразу отпустите обе кнопки. Для iPhone 7 нажмите и удерживайте кнопки «Сон/Пробуждение» и «Громкость вниз», пока экран не погаснет.

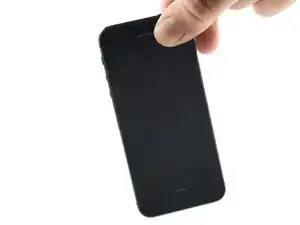

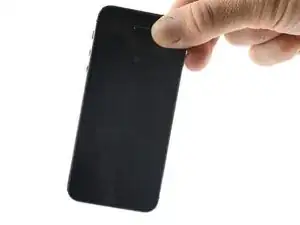

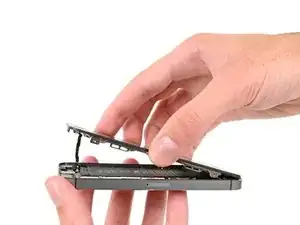

Держите телефон в вертикальном положении и аккуратно наклоняйте его из стороны в сторону, чтобы слить как можно больше жидкости через нижнюю часть.

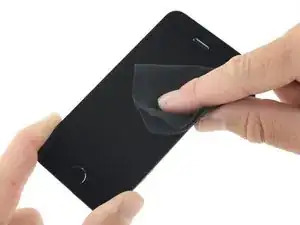

Протрите внешнюю поверхность телефона тканью, чтобы удалить остатки жидкости.

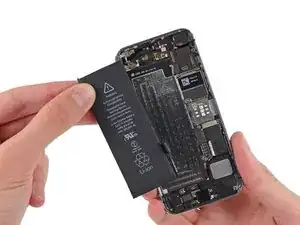

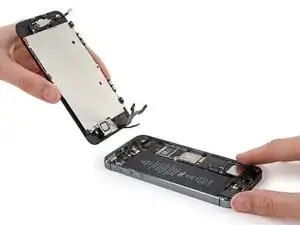

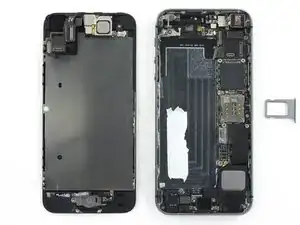

Снимите дисплей и аккумулятор, используя инструкцию по ремонту, соответствующую модели вашего iPhone.

Повреждение жидкостью может усложнить разборку. Будьте осторожны с кабелями и разъёмами, которые могут быть «приклеены» к другим компонентам неожиданным способом.

Будьте предельно осторожны, если аккумулятор выглядит повреждённым или вздутым. Если аккумулятор покрыт пузырями, вздулся, начал плавиться или изменил цвет, аккуратно извлеките его и поместите в огнестойкий (стеклянный, керамический или металлический) контейнер для транспортировки на пункт утилизации аккумуляторов.

Даже если аккумулятор выглядит нормально, не следует повторно использовать литий-ионный аккумулятор, который контактировал с жидкостью.

См. рекомендации по безопасности при работе с повреждёнными аккумуляторами на этом сайте. Убедитесь, что старый аккумулятор и прочие электронные отходы утилизируются на сертифицированном пункте приёма.

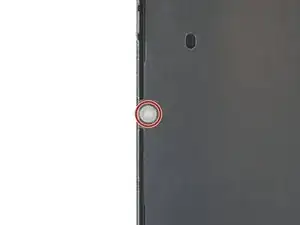

Извлеките лоток SIM-карты:

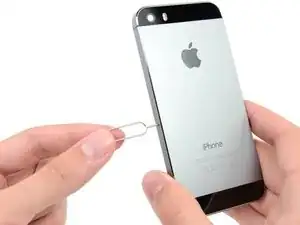

Вставьте в отверстие для извлечения SIM-карты инструмент для извлечения или скрепку.

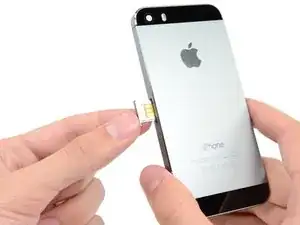

Нажмите, чтобы извлечь лоток, затем удалите его из телефона.

Расположение лотка SIM-карты может отличаться в зависимости от модели телефона.

В iPhone установлены индикаторы контакта с жидкостью (ИКЖ) — небольшие белые наклейки, которые при контакте с жидкостью необратимо окрашиваются в красный цвет.

Проверьте, не изменили ли индикаторы цвет на красный, чтобы определить зону попадания жидкости.

Расположение индикаторов контакта с жидкостью зависит от модели iPhone. Обратитесь к официальному сайту Apple, чтобы узнать расположение ИКЖ на вашем телефоне.

Если телефон находился под водой в течение любого периода времени, вероятно, некоторые внутренние компоненты подверглись коррозии. Коррозия выглядит как белая, напоминающая мел пленка, покрывающая металлические поверхности, особенно на контактах и разъёмах, по которым проходит ток. Коррозия разъедает металл и вызывает сбои в работе телефона.

Проверьте логическую плату и все разъёмы на наличие признаков коррозии, особенно в зонах, где ИКЖ окрашены в красный цвет.

Также проверьте внешние порты (порт зарядки, разъём для наушников, слот для SIM-карты и т.д.) на наличие коррозии. Их может потребоваться очистить спиртом и щёткой, либо заменить, если очистка невозможна.

Если все ИКЖ остаются белыми, а также отсутствует влага и коррозия, оставьте разобранный телефон в тёплом, сухом месте на день или два, чтобы гарантировать испарение потенциально оставшейся жидкости, затем соберите устройство.

Если какие-либо ИКЖ стали красными, присутствует коррозия или другие следы жидкости, телефон упал в грязную/кислую/липкую жидкость, или Вы просто хотите обеспечить максимальную безопасность, продолжайте для более тщательной очистки.

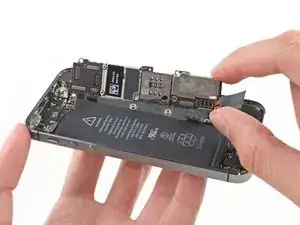

Следуйте руководству по замене логической платы вашего iPhone, чтобы извлечь её. Если Вы заметили коррозию или следы жидкости на других компонентах, следуйте соответствующим инструкциям, чтобы снять и их.

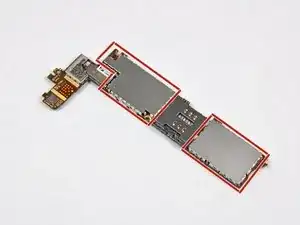

Если у вас iPhone 4 или более ранней модели, можно снять экраны ЭМИ для более тщательной очистки микросхем под ними. На iPhone 5 и более поздних моделях экраны ЭМИ несъёмные. Если у вас более новый iPhone и вы подозреваете повреждение под экранами, возможно, потребуется обратиться к специалисту.

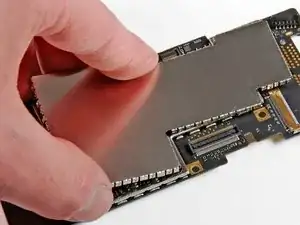

На iPhone 4 и более ранних моделях используйте пинцет или пальцы, чтобы снять экраны ЭМИ.

Изопропиловый спирт слабо раздражает кожу и глаза. Используйте перчатки и средства защиты глаз при работе с изопропиловым спиртом.

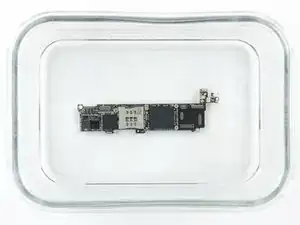

Наполните ёмкость изопропиловым спиртом высокой концентрации (90% и выше) и погрузите в него материнскую плату и любые другие компоненты, на которых видны признаки коррозии, загрязнений или других повреждений от жидкости.

Не погружайте в спирт дисплей или модули камеры, даже если они повреждены. Это может дополнительно повредить их.

Оставьте все детали замачиваться на 5–10 минут, или достаточно долго, чтобы размягчить застывшие остатки. Также аккуратно покачивайте детали, чтобы удалить застоявшуюся жидкость.

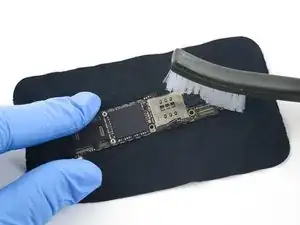

Используйте мягкую щётку (например, зубную щётку или щётку для детализации), чтобы аккуратно удалить коррозию и остатки жидкости с материнской платы и других компонентов.

Слишком сильное нажатие щётки может повредить мелкие паяные соединения. Используйте минимальное усилие, достаточное для удаления коррозии и остатков.

Особое внимание уделите концам кабелей, контактам аккумулятора, разъёмам, штырькам и предохранителям, так как эти элементы склонны к коррозии и могут вызвать неисправность телефона.

Держите материнскую плату и другие смоченные спиртом детали над тканью. Спирт может повредить или оставить следы на рабочей поверхности.

При необходимости повторите шаги 8 и 9, пока вся коррозия и остатки не будут удалены.

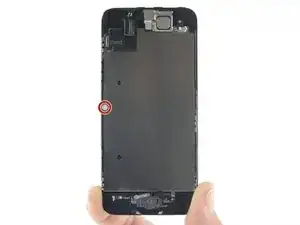

Смочите ткань изопропиловым спиртом и протрите экран.

К сожалению, повреждения от жидкости внутри самого дисплея устранить практически невозможно. Если дисплей сильно повреждён, воспользуйтесь руководством по ремонту для вашего телефона, чтобы заменить его.

Если на корпусе есть остатки или коррозия, протрите их влажной тканью.

Если вы не смогли удалить все экраны ЭМИ, воспользуйтесь сжатым воздухом или феном в режиме холодного обдува, чтобы продуть пространство под экранами и высушить остатки спирта.

Когда все компоненты выглядят чистыми и сухими, установите обратно снятые экраны ЭМИ и начните сборку телефона с новой батареей и, при необходимости, с новым дисплеем.

Пока не завершайте полную сборку телефона. Убедитесь, что внутренние компоненты закреплены винтами и все подключено, включая кабели аккумулятора и дисплея, но не наносите клей, не закручивайте крышки, не устанавливайте внешние винты и не фиксируйте дисплей.

Запускать телефон в таком состоянии безопасно, но перед тем как снова работать с внутренностями, обязательно выключайте его. Вы просто хотите проверить работу телефона, сохранив доступ к внутренним компонентам на случай возникновения проблем.

Включите телефон и следите за появлением дыма, странных звуков или запахов горения. Проверьте аккумулятор на наличие вздутия.

Если что-то покажется ненормальным, немедленно отключите аккумулятор.

Протестируйте все кнопки и функции (микрофон, динамики, беспроводную связь, камеру и т.д.).

Запомните любой неработающий компонент или функцию. Если что-то не работает, разберите телефон и проверьте наличие очевидных проблем, таких как повреждённый компонент материнской платы, коррозия на контактных площадках кабеля или ошибка при сборке.

Если есть заметно повреждённые компоненты, ознакомьтесь с другими нашими руководствами по ремонту iPhone, чтобы узнать, как их заменить.

Если проблема связана с отдельным компонентом или микросхемой на плате, skilled специалист по микропайке может устранить повреждение.

Если вы не можете найти источник проблемы, возможно, повреждены компоненты под экранами ЭМИ. Обратитесь к специалисту по ремонту, чтобы он выпаял экраны и провёл ультразвуковую очистку платы.

Если всё работает, поздравляем! Завершите сборку телефона.
