Техника удвоения ёмкости аккумулятора телефона
Смартфоны потребляют много энергии. Заводской аккумулятор при нормальном использовании выдержит максимум один день или меньше. В этом руководстве показано, как удвоить ёмкость аккумулятора. Вдвое времени, вдвое удовольствия.
Внимание:
Работа с литий-ионными аккумуляторами опасна. Если у Вас нет базовых навыков и знаний — ПРЕКРАТИТЕ!
Модификация литиевых батарей может нарушать законы в Вашей стране или регионе. Все риски — на Вашей ответственности!
Часто задаваемые вопросы (возможные)
В: Можно ли смешивать аккумуляторы — один новый, другой старый?
О: Короткий ответ: ДА! Подробный ответ: найдите информацию в сети.
В: Можно ли сделать это на телефоне/аккумуляторе не Samsung?
О: Да. Этот Samsung Galaxy S Duos / S7562 приведён только как пример. Практически любой телефон, заднюю крышку которого можно разрезать или переделать, может вместить больше аккумуляторов, чем предусмотрено конструкцией.
В: Как лучше выровнять напряжение между аккумуляторами?
О: Моё мнение: разрядите их до ниже 3.5 В или используйте до автоматического отключения. Разряженный аккумулятор имеет более высокое сопротивление и меньше энергии, что в обоих случаях безопаснее.
В: Что делать в случае ЧП?
О: (маловероятно, если следовать этому руководству) Перережьте провод, если есть время и подходящий инструмент. Бросьте аккумулятор в воду и отойдите. Предупредите окружающих. Не трогайте аккумулятор, пока он не остынет.
Шаг 1
ПРЕДУПРЕЖДЕНИЕ: Мягкослойные литий-ионные аккумуляторы хрупкие. Повреждение аккумуляторов может привести к самопроизвольному воспламенению.

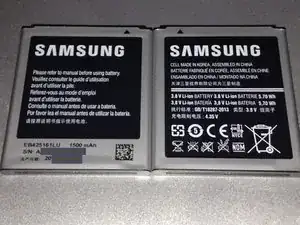

Прежде всего. Два аккумулятора — двойная ёмкость. Волшебства нет!
Шаг 2

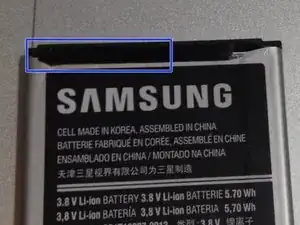

Снимите оболочку, но не полностью, с ОДНОГО аккумулятора.

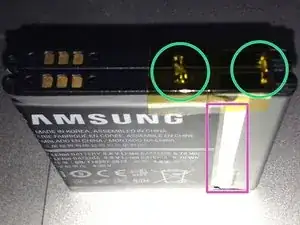

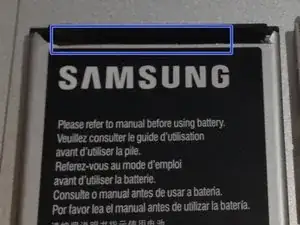

Срежьте часть оболочки с другого — с обеих сторон. До тех пор, пока чёрная пластиковая крышка платы не будет легко сниматься.
Шаг 3

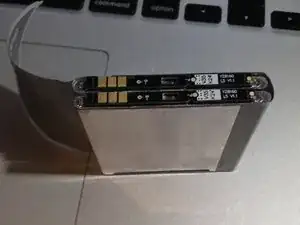

Положите 2 аккумулятора вместе и совместите, лицом к лицу (оболочки наружу). Свяжите их снятой оболочкой.
Не слишком туго!
Снимите обе чёрные пластиковые крышки платы.
Шаг 4
Перед тем как соединять 2 аккумулятора вместе, убедитесь, что разница напряжений между ними меньше 50 мВ. Новые аккумуляторы с большой вероятностью имеют около 3.9 В и очень мало отличаются друг от друга.

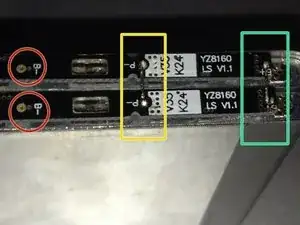

Сначала соедините B+ одного с B+ другого. Используйте паяльник и припой.
Затем соедините P- с P-.
Оставьте оба B- разомкнутыми!
Ещё одно ПРЕДУПРЕЖДЕНИЕ! Будьте очень осторожны с точкой теста B-. НЕ ТРОГАЙТЕ ИХ. B- не защищены защитными цепями. НЕ соединяйте B-, если Вы не полностью понимаете, что делаете!
Разумеется. НИКОГДА не замыкайте любой B- с любым B+, или P- с B+, или P- с B-!
Шаг 5

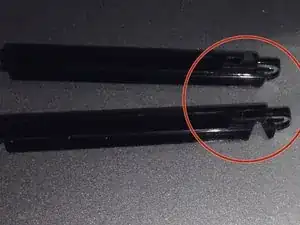

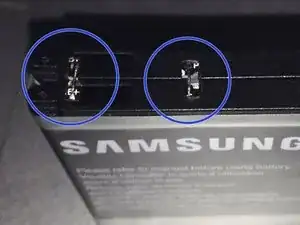

Вырежьте по 2 выемки в каждой пластиковой крышке платы. В местах прохода соединительных проводов, и направленных друг к другу. Чтобы провода не поднимали крышки платы.
Они ещё не совсем готовы.
Вот о чём я говорю.
Установите обе крышки платы обратно. Если Вы связали аккумуляторы слишком туго, возможно, нужно немного ослабить, затем позднее снова затянуть.
Шаг 6
Используйте оболочку снятого аккумулятора, чтобы полностью зафиксировать их вместе.
Закройте вырезы и провода лентой. Показанная лента PI/Kapton будет наилучшим выбором, подойдёт любая тонкая изолирующая лента.
Оболочка немного коротка для двух элементов. Оголённые контакты также должны быть закрыты. Это положительный полюс. Вы же не хотите короткого замыкания, верно? (ещё не закрыто на этих фотографиях)
Шаг 7

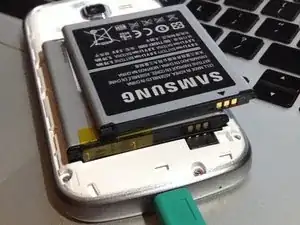

Двойной аккумулятор против одинарного. :-P

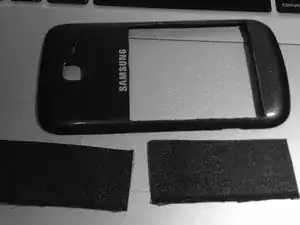

Задняя крышка не поместит двойной аккумулятор. Обрежьте её по своему вкусу.
(Не совсем) Готово. Возможно, стоит напечатать на 3D-принтере дополнительную крышку и приклеить её к задней крышке.
На самом деле я напечатал рамку на 3D-принтере и приклеил обрезанную RFID-карту как заднюю крышку. Работает отлично!
Заключение
Двойная мощность, двойная энергия.
