Замена ЖК-дисплея и цифрового сенсора Motorola Moto E4 Plus

Выключите телефон перед началом разборки.

Вставьте ребро лопатки (spudger) в выемку в правом нижнем углу телефона.

Поверните лопаткой, чтобы начать отсоединение задней крышки от телефона.

Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от телефона.

Поднимите модуль телефона из задней крышки.

Снимите девятнадцать винтов T3 длиной 3,2 мм, фиксирующих пластиковую среднюю рамку.

Пластиковая средняя рамка всё ещё удерживается защёлками.

Вставьте плоский конец лопатки в шов средней рамки в левом нижнем углу телефона (возле отверстия микрофона).

Поверните лопатку, чтобы освободить пластиковую защёлку.

Повторите операцию для защёлки возле правого верхнего угла телефона.

Поднимите нижний край пластиковой средней рамки вверх, пока защёлки вдоль верхнего края не освободятся.

Снимите пластиковую среднюю рамку.

Чтобы снова прикрепить среднюю рамку, совместите её с телефоном и сожмите по краям, чтобы защёлки вошли в предназначенные пазы.

Используйте кончик лопатки, чтобы поддеть и отключить разъём аккумулятора от гнезда на плате.

Используйте кончик лопатки, чтобы поддеть и отключить кабель дисплея от гнезда на плате, расположенного в левом нижнем углу платы.

Используйте кончик лопатки, чтобы поддеть и отключить антенный кабель от гнезда на плате.

Используйте кончик лопатки, чтобы поддеть и отключить межплатный кабель от его гнезда на плате.

Снимите два чёрных винта T3 длиной 3,2 мм, фиксирующих плату.

Схватите плату за верхние углы и поднимите её из корпуса телефона.

Снимите плату.

Используйте кончик лопатки, чтобы поддеть и отключить антенный кабель от гнезда на дочерней плате.

Используйте кончик лопатки, чтобы поддеть и отключить межплатный кабель от гнезда на дочерней плате.

Подденьте и отключите кабель датчика отпечатка пальца рядом с ним от дочерней платы.

Снимите два винта T3 длиной 3,2 мм, фиксирующих дочернюю плату.

Вставьте кончик лопатки под правый нижний угол дочерней платы и подденьте, чтобы ослабить плату.

Вставьте кончик лопатки под вибромотор и подденьте вверх, чтобы ослабить его.

Возьмите дочернюю плату за края и поднимите её из посадочного места.

Снимите дочернюю плату. Вибромотор будет прикреплён к ней.

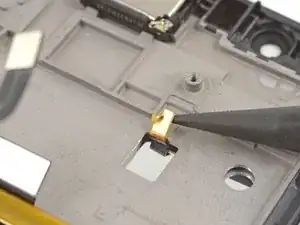

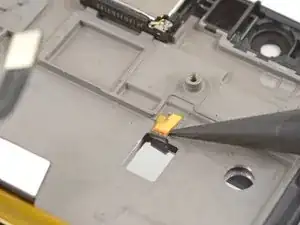

Используйте кончик лопатки, чтобы поддеть и отключить кабель заземления дисплея от рамки.

При установке заменяемого кабеля убедитесь, что он правильно расположен золотой стороной вверх.

Подготовьте iOpener и приложите его к дисплею как минимум на две минуты, чтобы ослабить клей под ним.

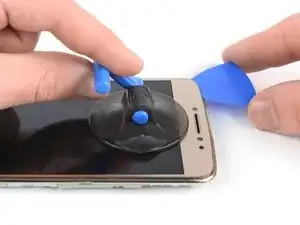

Когда экран станет тёплым на ощупь, установите присоску возле верхнего края телефона под разговорным динамиком.

Если экран телефона треснул, присоска может не держаться. Попробуйте приподнять экран с помощью прочной ленты или приклейте присоску супер‑клеем и дайте ей затвердеть, чтобы продолжить работу.

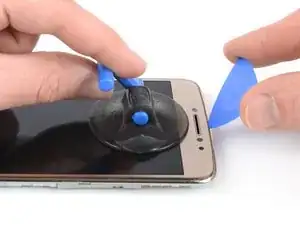

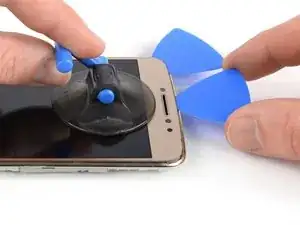

Подтяните присоску вверх и вставьте кончик медиатора для вскрытия под дисплей в месте расположения разговорного динамика.

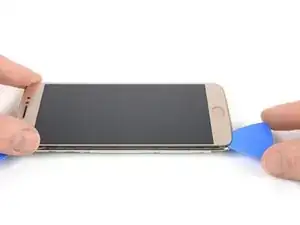

Проведите медиатором к верхнему левому углу телефона, чтобы разрезать клей.

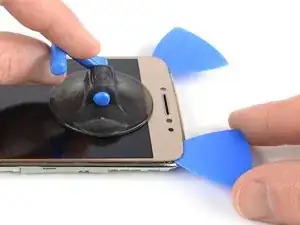

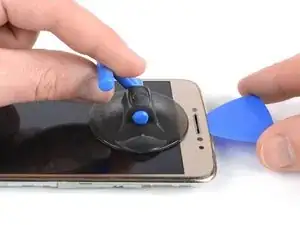

Вставьте второй медиатор и проведите им к верхнему правому углу телефона.

Если разрезание становится слишком трудным, повторно разогрейте и заново прикрепите iOpener к экрану.

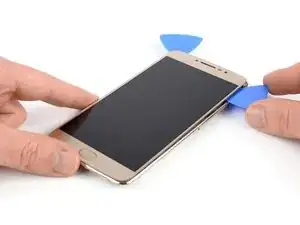

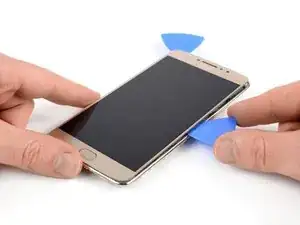

Проведите медиатором от верхнего правого угла вниз по правому краю телефона и разрежьте клеевой шов.

При разрезании убедитесь, что медиатор скользит под панелью дисплея, а не только между дисплеем и передним стеклом.

Продолжайте водить медиатором вокруг нижнего правого угла телефона.

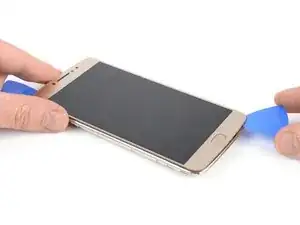

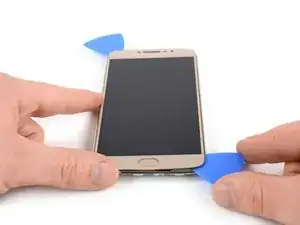

Проведите медиатором вдоль нижнего края телефона и разрежьте клей.

Будьте осторожны возле кнопки «Домой» — вставляйте только кончик медиатора, чтобы не повредить кнопку.

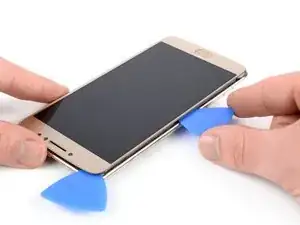

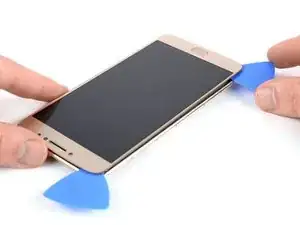

Повторите предыдущую процедуру нагрева и разрезания на левом краю телефона, чтобы перерезать оставшийся клей.

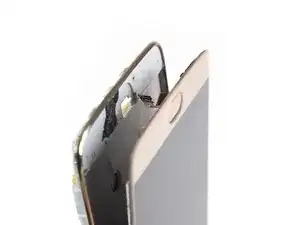

Не снимайте дисплей полностью! Шлейфы датчика отпечатка и дисплея всё ещё продеты через среднюю рамку.

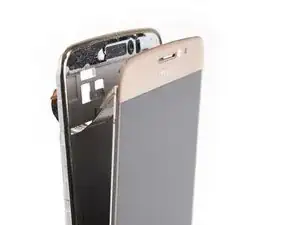

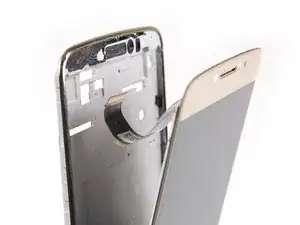

Осторожно протяните шлейф дисплея в верхней части и шлейф датчика отпечатка внизу через их технологические зазоры в средней рамке.

Снимите ЖК‑панель и сенсорную панель.

Удалите оставшийся клей с средней рамки и очистите приклеенные поверхности изопропиловым спиртом и безворсовой тканью.

Если в комплекте замены ЖК‑панель и сенсорная панель не включают датчик отпечатка, вам потребуется продолжить по инструкции по переносу датчика отпечатка на новую панель датчика отпечатка.

Внимательно сравните вашу запчасть с новым экраном. Возможно, потребуется перенести мелкие детали, такие как рамка разговорного динамика, на новую деталь.
