Замена динамика разговорного (earpiece) в Motorola Moto E4 Plus
Следуйте этому руководству, чтобы снять и заменить повреждённый разговорный динамик на Moto E4 Plus.
Перед началом загрузите приложение Rescue and Smart Assistant, чтобы сделать резервную копию устройства и диагностировать, связана ли проблема с программным обеспечением или аппаратной частью.
Шаг 1
Выключите телефон перед началом разборки.
Вставьте край лопатки в выемку в правом нижнем углу телефона.
Поверните лопатку, чтобы начать отщёлкивать заднюю крышку от телефона.
Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от телефона.
Шаг 2
Поднимите блок телефона из задней крышки.
Шаг 3
Удалите девятнадцать винтов T3 длиной 3,2 мм, удерживающих пластиковую среднюю рамку.
Шаг 4
Пластиковая средняя рамка всё ещё удерживается защёлками.
Вставьте плоский конец лопатки в шов средней рамки в левом нижнем углу телефона (рядом с отверстием микрофона).
Поверните лопатку, чтобы освободить пластиковую защёлку.
Повторите процедуру для защёлки в верхнем правом углу телефона.
Шаг 5
Поднимите нижний край пластиковой средней рамки вверх, пока защёлки вдоль верхнего края не освободятся.
Снимите пластиковую среднюю рамку.
Для повторного крепления пластиковой средней рамки совместите рамку с телефоном и сожмите по краям, чтобы защёлки вошли на место.
Шаг 6
Используйте острый конец лопатки, чтобы поддеть и отключить разъём аккумулятора от его гнезда на плате.
Шаг 7

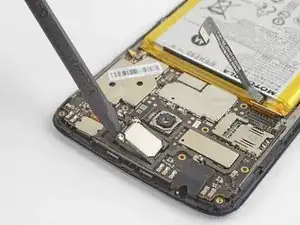

Вставьте острый конец лопатки в зазор вдоль правого края разговорного динамика.

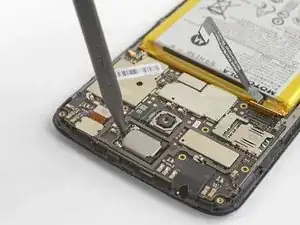

Аккуратно подденьте, чтобы ослабить разговорный динамик в его нише.
Шаг 8

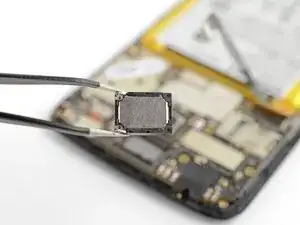

Снимите разговорный динамик.
При установке замены убедитесь в правильной ориентации модуля. Сторона с двумя угловыми пружинами должна быть обращена к модулю фронтальной камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Ремонт прошёл неудачно? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу Moto E4 Plus Answers.
