Замена считывателя microSD/SIM карты Motorola Droid 4
Это руководство по замене считывателя micro SD карты. SD карта хранит информацию, сохранённую на вашем телефоне.
Вам потребуется выкрутить несколько винтов с торкс-головкой. Убедитесь, что используете правильный тип.
Шаг 1
Вставьте инструмент для снятия задней крышки или скрепку в отверстие рядом с объективом основной камеры.
Сдвиньте крышку вниз, чтобы снять её.
Шаг 2
Снимите наклейку в отсеке на задней панели, чтобы получить доступ к аккумулятору.
Держите батарею большим пальцем при снятии наклейки, иначе вы можете вырвать батарею из телефона, повредив гибкий кабель.
Шаг 3
Используйте отвёртку T5 Torx, чтобы выкрутить оба винта 2,5 мм с кабеля батареи.
Используйте лопатку, чтобы отклеить батарею.
Без монтажной лопатки, такой как лопатка, извлечь батарею сложно из‑за сильного клея. Если пытаться снять её только пальцами, батарея может согнуться.
Шаг 4
С помощью синего пластикового инструмента для вскрытия подденьте тонкую пластиковую крышку камеры.
Пластиковая крышка хрупкая, поэтому действуйте осторожно.
Шаг 5
Снимите четыре винта, отмеченные красными кругами, используя отвёртку с битой T5 Torx.
Винты — крестовые 2,5 мм. Один винт отличается по цвету (серебристый) от остальных (чёрные).
Шаг 6
Вставьте лопатку между задним ободком и основным корпусом.
Ободок хрупкий, поэтому действуйте осторожно.
Проведите лопаткой по всем сторонам телефона, чтобы отделить ободок от корпуса.
Отожмите ободок.
Осторожно с клеем, который держит ободок на основном корпусе. Слишком сильное поддевание может повредить телефон.
Шаг 7
Удалите 12 винтов, удерживающих корпус, используя отвёртку T5 Torx.
Ориентируйтесь по красным кругам на изображении, чтобы найти винты.
12 винтов — серединные крестовые 2,5 мм.
Шаг 8
Отделите корпус от материнской платы.
Будьте осторожны при отделении корпуса. Кнопки питания и громкости легко отсоединяются от корпуса и могут быть повреждены.
Шаг 9

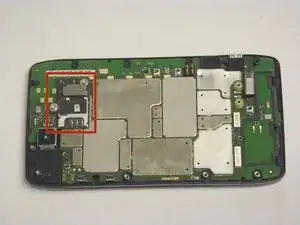

После снятия корпуса материнской платы полностью открывается модуль считывателя micro SD/SIM, как показано на фото.

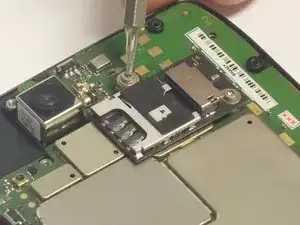

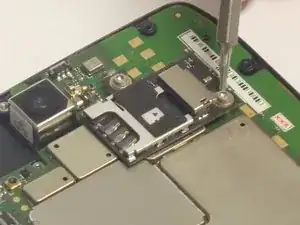

Удалите два винта, которые крепят считыватель к материнской плате. Места расположения винтов показаны на изображении.
Шаг 10

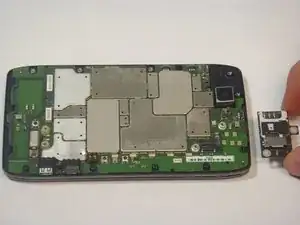

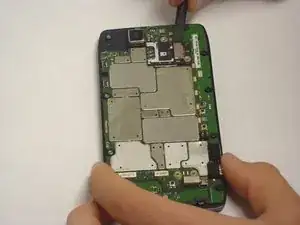

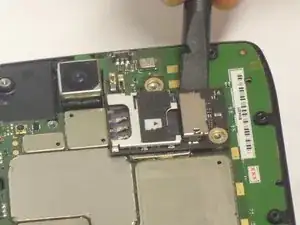

С помощью лопатки подденьте и снимите считыватель.
Будьте осторожны при снятии считывателя. Соединение с материнской платой выполнено с помощью мелких контактов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
