Замена тыльной камеры Motorola DROID MAXX

Положите Droid Maxx экраном вверх на мягкую ровную пластиковую поверхность, оставьте достаточно места для инструментов и мелких деталей.

Поднимите Droid Maxx и поверните его на 90 градусов влево, удерживая за боковые части одной рукой. Сохраняйте это положение до дальнейших указаний.

Найдите кнопки регулировки громкости, расположенные ближе к центру Droid Maxx.

Другой рукой возьмите лопатку и вставьте её в верхнюю щель, ближайшую к экрану, между клавишами громкости и корпусом Droid Maxx.

Используя плоскую часть наконечника лопатки, надавите на корпус Droid Maxx до щелчка.

Свободной рукой аккуратно снимите кнопки двумя пальцами, продолжая движение, пока деталь полностью не выйдет из корпуса. Не сгибайте и не применяйте силу — эта деталь также служит держателем для SIM-карты.

Наклоните Droid Maxx вправо, чтобы видеть край резиновой задней крышки, и удерживайте в этом положении.

Возьмите лопатку и прижмите её наконечник в зазор между резиновой крышкой и рамкой Droid Maxx. Проведите ребром лопатки по краю до щелчка.

Двигайтесь к верхней части Droid Maxx лопаткой и поддерживайте корпус пальцами удерживающей руки, пока снимаете верхнюю часть резиновой крышки. При необходимости поворачивайте устройство. Не снимайте крышку через нижнюю часть.

Когда верхняя часть крышки отделится от рамки, захватите нижнюю часть резиновой крышки пальцем и сдвиньте её вниз, чтобы полностью снять.

Положите резиновую заднюю крышку рядом, чтобы она не мешала вашим движениям.

Положите Droid Maxx экраном вниз на пластиковую поверхность и приступайте к откручиванию винтов.

Возьмите отвертку Torx T5 и аккуратно выкрутите все черные винты на плате Droid Maxx. Всего восемь черных винтов: четыре в верхней части и четыре в нижней, а также два серебристых винта, расположенных в правой нижней части Droid Maxx.

Один винт удерживает корпус камеры. Для этого винта используйте отвертку T4.

После удаления всех винтов поднимите Droid Maxx, как в шаге 2.

Найдите две защёлки в пластиковом корпусе камеры — по одной в каждом углу Droid Maxx.

Возьмите плоскую отвертку и осторожно подденьте обе защёлки, чтобы освободить корпус камеры. Будьте осторожны — эти пластиковые защёлки хрупкие и легко ломаются.

Теперь всё готово! Эти шаги с изображениями служат руководством по безопасной разборке Motorola Droid Maxx. Последующие руководства покажут, как заменить такие детали, как камера или аккумулятор.

Имейте в виду, что для замены перечисленных деталей вы будете перенаправлены в этот общий раздел.

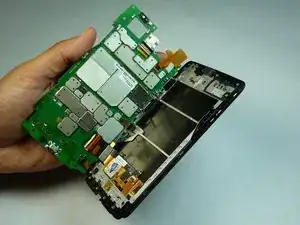

С помощью пластиковой монтировки начните поднимать плату из сборки.

Возможно, потребуется термопистолет, чтобы размягчить клей вокруг сборки.

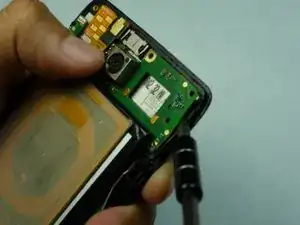

Используйте лопатку, чтобы приподнять антистатическую ленту, закрывающую разъёмы камеры. Снимите ленту.

Рекомендуется сохранить ленту, если у Вас нет запасной.

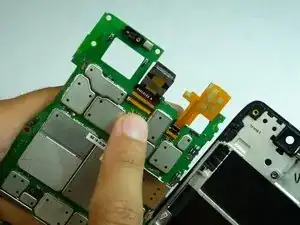

После снятия ленты и отключения разъёмов камеры используйте пластиковый инструмент для открытия, чтобы приподнять язычок на тыльной камере.

Сдвиньте тыльную камеру и извлеките её.
