Замена фронтальной камеры Motorola DROID MAXX

Поместите Droid Maxx лицевой стороной вверх на мягкую ровную пластиковую поверхность с достаточным пространством для размещения инструментов и мелких деталей.

Поднимите Droid Maxx и поверните его на 90 градусов влево, удерживая за боковые стороны одной рукой. Сохраняйте это положение до тех пор, пока в последующих шагах не будет указано иное.

Найдите кнопки громкости, расположенные ближе к центру Droid Maxx.

Свободной рукой возьмите лопаточку и вставьте её между верхним зазором, ближайшим к экрану, кнопок громкости и корпусом Droid Maxx.

Используя плоскую часть наконечника лопаточки, надавите плотно на корпус Droid Maxx, пока не услышите щелчок.

Свободной рукой аккуратно снимите кнопки двумя пальцами и продолжайте движение, пока деталь полностью не выйдет из корпуса Droid Maxx. Не сгибайте и не форсируйте деталь, так как она также служит лотком для установки SIM-карты.

Наклоните Droid Maxx вправо, чтобы увидеть край резинового заднего покрытия, и удерживайте это положение.

Возьмите лопаточку и прижмите её наконечник к промежутку между резиновым покрытием и рамой Droid Maxx. Сдвигайте край лопаточки по поверхности, пока не услышите щелчок.

Продвигайтесь к верхней части Droid Maxx лопаточкой и используйте пальцы удерживающей руки как опору при снятии верхней части резинового заднего покрытия. При необходимости поворачивайте Droid Maxx для удобства. Не приступайте к снятию крышки снизу.

Когда верхняя часть покрытия отделится от рамы, захватите нижнюю часть резинового покрытия пальцем и сдвиньте покрытие вниз, чтобы полностью снять его.

Поместите резиновое заднее покрытие вблизи, чтобы оно не мешало вашим движениям.

Положите Droid Maxx лицевой стороной вниз на пластиковую поверхность, чтобы начать выкручивание винтов.

Возьмите отвертку Torx T5 и аккуратно удалите все винты с материнской платы Droid Maxx. Обратите внимание, что всего имеется восемь (11) чёрных винтов, расположенных по материнской плате: четыре (4) в верхней части и четыре (4) в нижней, а также два (2) серебристых винта, находящиеся в правой нижней части Droid Maxx.

Есть один (1) винт, удерживающий корпус камеры. Для этого винта используйте отвертку T4.

После удаления всех винтов удерживайте Droid Maxx так же, как в шаге 2.

Найдите две (2) защёлки в пластиковом корпусе камеры, по одной (1) в каждом углу Droid Maxx.

Возьмите плоскую отвёртку и осторожно подденьте обе защёлки, чтобы освободить корпус камеры. Будьте осторожны: эти пластиковые защёлки очень хрупкие и легко ломаются.

Теперь вы готовы! Эти шаги вместе с изображениями служат руководством по безопасной разборке вашего Motorola Droid Maxx. Последующие руководства покажут, как заменить такие детали, как камера или батарея.

Имейте в виду, что для замены любой из указанных деталей вы будете перенаправлены в этот общий раздел.

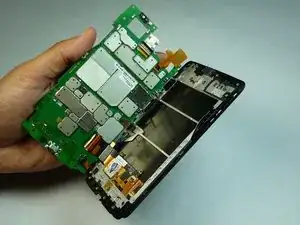

Используя пластиковый инструмент для поддевания, начните приподнимать материнскую плату из сборки.

Возможно, потребуется использование фен-нагревателя, чтобы размягчить клей по периметру сборки.

Используйте лопаточку, чтобы приподнять антистатическую ленту, закрывающую разъёмы камеры. Снимите ленту.

Рассмотрите возможность сохранения ленты на случай повторного использования, если у вас нет запасной ленты.

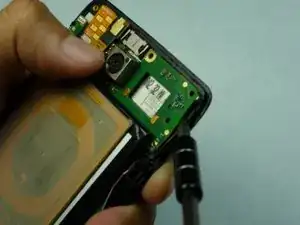

Когда лента снята и разъёмы камеры отключены, используйте пластиковый инструмент для открытия, чтобы приподнять фиксатор на фронтальной камере.

Нажмите на фронтальную камеру и извлеките её.
