Замена дисплея (LCD) Motorola Droid 2

Сдвиньте крышку аккумулятора в направлении нижнего края телефона.

Снимите крышку аккумулятора с тыльной стороны телефона.

Подденьте аккумулятор со стороны, ближайшей к нижнему краю телефона.

Удалите аккумулятор из Droid 2.

Используя наконечник лопатки, отлейте один угол серебряной ленты под отсеком для аккумулятора.

Отклейте ленту от телефона.

Вставьте плоский конец лопатки и подденьте пластиковую крышку камеры, чтобы приподнять её с телефона.

Тонкая пластиковая крышка приклеена к телефону. Работайте медленно и аккуратно.

С помощью наконечника лопатки снимите окантовку камеры, приклеенную к заднему корпусу.

Удалите семь винтов T5 Torx длиной 5,5 мм, которые крепят задний корпус к внутреннему корпусу.

Вставьте плоский конец лопатки и подденьте вниз пластиковый язычок, удерживающий задний корпус у винта материнской платы.

Осторожно вставьте лопатки между задним и передним корпусом в верхней части телефона, рядом с аудиоразъёмом.

Аккуратно подденьте верхний край заднего корпуса, чтобы отжать его от остальной части телефона.

Держа лопатки вставленными между задним и передним корпусом, проведите лопаткой вдоль правого края устройства, продвигаясь к низу и поддевая по ходу движения.

Продолжайте поддевать вдоль нижнего края устройства справа налево, освобождая его от передней панели.

Продолжайте поддевать задний корпус от переднего вдоль левой стороны, двигаясь снизу вверх.

Поднимите задний корпус и вытащите его из телефона.

На этом этапе накладки кнопок на боковой стороне телефона отсоединены и могут выпасть, если перевернуть телефон.

Осторожно поднимите сборку динамика/антенны и извлеките её из телефона.

Если вы собираете телефон обратно, вставьте любые кнопки питания, камеры или громкости, которые могли выпасть на этом этапе.

С помощью лопатки отожмите разъёмы антенны от их гнёзд на материнской плате и плате динамика/антенны.

Проведите кабель антенны, вытащив его из металлических держателей вдоль боковой стороны переднего корпуса.

Отклейте чёрный резиновый лист, покрывающий разъёмы боковых кнопок и шлейфа дисплея на материнской плате.

Отсоедините разъём питания/разъём кнопок громкости от его гнезда на материнской плате, используя плоский конец лопатки.

Отсоедините шлейф дисплея от его гнезда на материнской плате, используя плоский конец лопатки.

Используйте плоский конец лопатки, чтобы снять маленькую чёрную пластиковую деталь, приклеенную к контакту аккумулятора.

Удалите три винта T5 Torx длиной 3,8 мм, которые крепят материнскую плату к переднему корпусу.

Не пытайтесь извлечь материнскую плату пока — она всё ещё закреплена шлейфом клавиатуры.

Осторожно приподнимите материнскую плату от переднего корпуса и положите её рядом с Droid 2, учитывая, что шлейф клавиатуры всё ещё подключён.

Отсоедините разъём клавиатуры, поддев его и сняв вверх с гнезда на материнской плате.

Снимите материнскую плату с Droid 2.

Отсоедините разъём кнопки камеры/вибратора, поддев его вверх от его гнезда на плате динамика с помощью лопатки.

Снимите большую наклейку, приклеенную к внутренней стороне отсека для аккумулятора.

Раздвиньте телефон.

Поднимите край чёрного пластикового обода, включающего плату динамика, со стороны, ближайшей к клавиатуре.

Продолжайте поднимать сторону обода, пока он не станет почти вертикальным, и покачивая, освободите его от задней части сборки дисплея.

Снимите экран электромагнитного экрана (EMI), освободив зажимы, показанные наконечником лопатки.

Удалите пять винтов Torx T3 длиной 2,5 мм вдоль внешнего края слайдерной панели.

Сдвиньте телефон, пока не станет виден шестой винт, как показано.

Удалите вновь обнаруженный винт Torx T3 длиной 2,5 мм.

Продолжайте сдвигать телефон в том же направлении, пройдя его «закрытое» положение, пока не откроются ещё четыре винта.

Удалите четыре винта Torx T3 длиной 2,5 мм вдоль внешнего края слайдера.

Верните телефон в обычное «закрытое» положение.

Осторожно отогните шлейф дисплея от металлической подложки клавиатуры.

Шлейф пока нельзя полностью удалить, так как он прикреплён к задней части ЖК-дисплея.

На этом этапе проявляйте повышенную осторожность, чтобы не порвать шлейф.

Вставьте лопатку между задней и передней частями корпуса узла дисплея и оторвите два шлейфа от двух клейких подложек на задней крышке узла дисплея.

Показано расположение подложек на задней крышке. Верхний левый угол крышки соответствует углу телефона на первой фотографии.

Используйте плоский конец лопатки, чтобы приподнять плату с датчиком освещённости и разъёмом кабеля данных дисплея из корпуса экрана.

Используйте наконечник лопатки, чтобы приподнять динамик из корпуса экрана.

Снимите чёрную ленту, чтобы выявить разъём передней панели.

Отсоедините шлейф передней панели от ZIF-разъёма на плате, который подключён к шлейфу дисплея.

Переверните телефон и снимите переднюю панель.

Сдвиньте телефон в открытое положение.

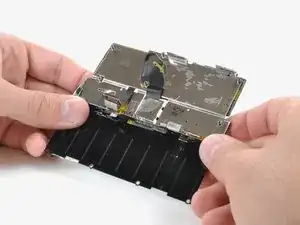

Пропуская шлейф дисплея через отверстие в металлической подложке клавиатуры, медленно продолжайте сдвигать телефон за пределы обычного допустимого хода.

Продолжайте подавать шлейф дисплея и сдвигать телефон, пока узел ЖК-дисплея не отделится от клавиатуры.

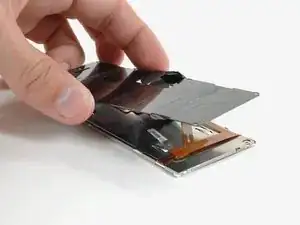

Снимите заднюю крышку с узла дисплея, пропуская шлейф через прорезь по ходу снятия.

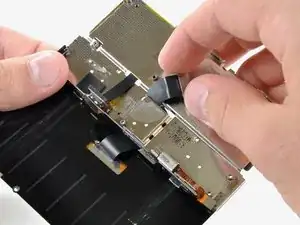

Оторвите чёрную ленту, чтобы открыть разъём кабеля данных дисплея.

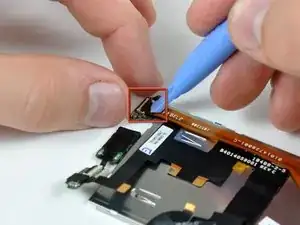

Используйте инструмент для вскрытия или ноготь, чтобы откинуть чёрный рычажок на ZIF-разъёме.

Вытащите оранжевый кабель данных дисплея из ZIF-разъёма.

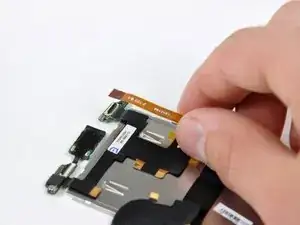

Отклейте шлейф дисплея от задней стороны ЖК-дисплея. Шлейф приклеен, поэтому работайте медленно, чтобы не повредить его.

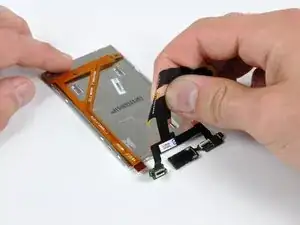

Снимите шлейф дисплея с задней стороны ЖК-дисплея.
