Разборка камеры Motorola Droid

Сдвиньте крышку батарейного отсека вниз, одновременно нажимая большим пальцем в центр крышки.

Поднимите и снимите крышку батарейного отсека с телефона.

Схватите верхний левый угол батареи и поднимите её из посадочного места.

Используйте лопатку, чтобы поддеть и снять чёрную пластиковую заглушку винта в верхней части телефона возле камеры.

Заглушка приклеена, поэтому может потребоваться некоторое усилие.

С помощью острия лопатки приподнимите один угол золотистой шлейфовой ленточной крышки под батарейным отсеком.

Отлепите ленточный кабель от телефона.

Осторожно отлепите наклейку с информацией об устройстве, которая закрывает экранирующие пластины материнской платы.

Эта наклейка содержит важную информацию, специфичную для телефона. Снимайте её аккуратно и храните в надёжном месте.

Вставьте плоский конец лопатки и подденьте пластиковую крышку камеры, чтобы снять её с телефона.

Тонкая пластиковая крышка приклеена к телефону. Работайте медленно и осторожно.

Снимите семь винтов T5 Torx длиной 5,5 мм, фиксирующих заднюю крышку к внутреннему корпусу.

Вставьте плоский конец лопатки и подденьте вниз, чтобы освободить пластиковый фиксатор, удерживающий заднюю крышку у винта материнской платы.

Осторожно вставьте лопатку между задней и передней крышками в верхней части телефона, рядом с аудиоразъёмом.

Аккуратно подденьте верхний край задней крышки, чтобы отвести его от остальной части телефона.

Удерживая лопатку между задней и передней крышками, проведите ею вдоль правого края устройства, двигаясь в сторону низа, поддёвывая по ходу движения.

Продолжайте поддевать вдоль нижнего края устройства справа налево, освобождая его от передней панели.

Продолжайте поддевать заднюю крышку от передней вдоль левой стороны, двигаясь снизу вверх.

Поднимите заднюю крышку и снимите её с телефона.

Осторожно поднимите и выньте динамический модуль из телефона.

Используйте лопатку, чтобы отщёлкнуть антенные разъёмы из их гнёзд на материнской плате и на плате динамика/антенны.

Выведите антенный кабель, вытянув его из металлических клипс вдоль боковой стороны передней панели.

Отклейте чёрную ленту, закрывающую разъёмы боковых кнопок и шлейфа дисплея на материнской плате.

Отсоедините разъём питания/регулятора громкости от его гнезда на материнской плате с помощью плоского конца лопатки.

Отсоедините разъём шлейфа дисплея от его гнезда на материнской плате с помощью плоского конца лопатки.

Снимите три винта T5 Torx длиной 3,8 мм, фиксирующих материнскую плату к передней панели.

Не пытайтесь извлечь материнскую плату пока — она всё ещё соединена шлейфом клавиатуры.

Осторожно приподнимите материнскую плату от передней панели и положите её рядом с Droid, учитывая оставшийся подключённым разъём клавиатуры.

Отсоедините разъём клавиатуры, аккуратно поддев его и потянув прямо вверх из гнезда на материнской плате.

Снимите материнскую плату с телефона.

Разверните материнскую плату так, чтобы объектив камеры был направлен вниз.

Отсоедините разъём камеры от его гнезда, поддев его лопаткой и потянув прямо вверх.

Снимите узел камеры.

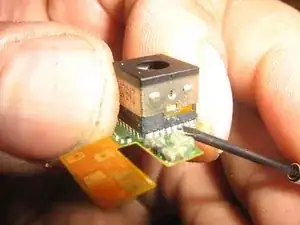

Используйте плоскую ювелирную отвёртку, чтобы аккуратно приподнять корпус вокруг объектива камеры. Сначала подденьте с одной стороны, затем с другой.

Обратите внимание на ориентацию углубления на стороне крышки, так как при сборке оно должно быть установлено в том же положении.

Сняв крышку, Вы теперь видите верхнюю часть держателя линзы и сразу рядом белый каретку с миниатюрным шарикоподшипником. Обычно держатель линзы должен достаточно легко подниматься и опускаться, но если Вы дошли до этого шага, велика вероятность, что он движется с трудом.

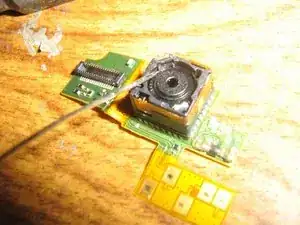

Чтобы вынуть держатель линзы, используйте штифт, чтобы аккуратно приподнять край держателя линзы.

ПРЕДУПРЕЖДЕНИЕ: Не переворачивайте просто сборку и не стукните ею о рабочую поверхность: Вы легко можете потерять каретку с миниатюрным шарикоподшипником!!

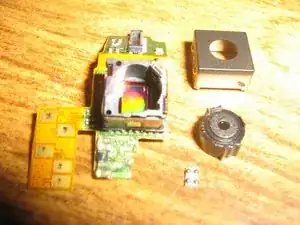

При поднятом держателе линзы каретка с миниатюрным шарикоподшипником просто выпадет в полость: осторожно высыпьте каретку на рабочую поверхность.

НЕ ЧИХАЙТЕ! Эта каретка с миниатюрным шарикоподшипником очень лёгкая, действительно!!

ПЗС-матрица находится на дне полости: будьте внимательны и не прикасайтесь к ней ничем грязным!!
