Замена экрана с дигитайзером Motorola Droid Bionic

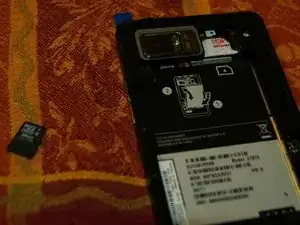

Откройте корпус, извлеките аккумулятор, карту памяти и SIM-карту

Снимите 11 винтов Torx T5 по периметру

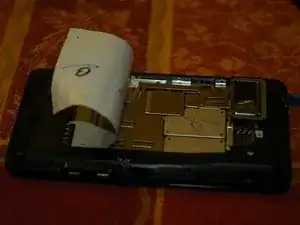

Отогните наклейку наполовину, чтобы открыть экраны экранирования материнской платы.

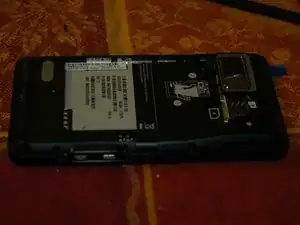

Также есть белая штрих-кодная наклейка, которая препятствует снятию задней крышки.

Инструмент-лопатка отлично подходит для поддевания края наклеек, чтобы зафиксировать их пальцем.

Наклейки можно легко оторвать и снова приклеить без повреждений.

Снять заднюю крышку, аккуратно вставив лопаточку в зазор между крышкой и остальной частью телефона. Осторожно подденьте по периметру, пока крышка не отщёлкнется.

Снимите два винта Torx T5 и снимите плату microSD/SIM.

Между двумя выступами под винты имеется чёрная пластиковая распорка, которую также можно снять.

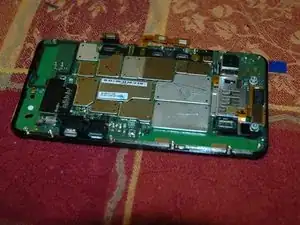

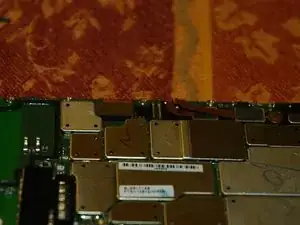

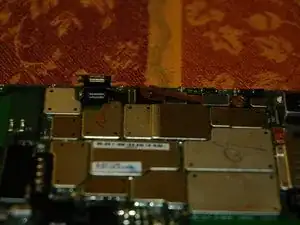

Отключите три ленточных кабеля от материнской платы. ПРИМЕЧАНИЕ Под чёрной распоркой находится четвёртый ленточный кабель.

Один из них подключён к ЖК-экрану, а остальные два — к дигитайзеру. ПРИМЕЧАНИЕ Похоже, что один идёт к фронтальной камере.

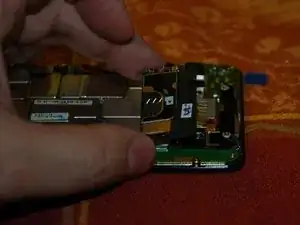

Снимите материнскую плату с узла экрана.

Будьте осторожны, чтобы не просунуть лопаточку между стеклом и ЖК-дисплеем, так как ленточные кабели всё ещё удерживают стекло и ЖК вместе.

Снимите ЖК-экран с рамки

ЖК-дисплей можно поднять и вынуть из рамки. Следите за чистотой и отсутствием пыли.

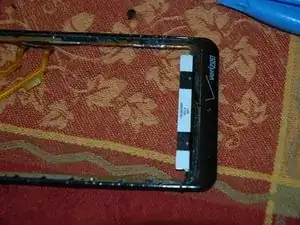

Отделите стекло от рамки.

Они склеены двусторонней лентой. Будьте осторожны при поддевании, так как рамка хрупкая. Синие пластиковые инструменты для открытия подходят лучше всего.

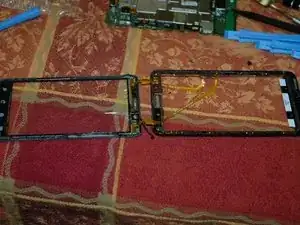

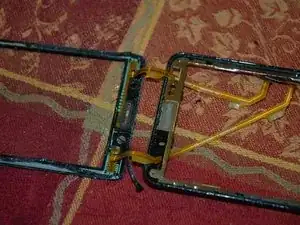

Проденьте два ленточных кабеля нового стекла/дигитайзера через отверстия в рамке и приклейте новое стекло к рамке.

Вокруг каждого отверстия в стекле также есть резиновые уплотнители.
