Замена передней панели Motorola Droid 2

Сдвиньте крышку аккумулятора в сторону нижнего края телефона.

Снимите крышку аккумулятора с задней части телефона.

Подденьте аккумулятор за край, расположенный ближе к нижней части телефона.

Извлеките аккумулятор из Droid 2.

Используя наконечник лопатки, отогните один угол серебряной ленты под отсеком аккумулятора.

Отклейте ленту от телефона.

Вставьте плоский конец лопатки и отожмите пластиковую крышку камеры с телефона.

Тонкая пластиковая крышка приклеена к телефону. Работайте медленно и осторожно.

С помощью наконечника лопатки снимите ободок камеры, приклеенный к заднему корпусу.

Удалите семь винтов T5 Torx длиной 5,5 мм, крепящих задний корпус к внутреннему корпусу.

Вставьте плоский конец лопатки и отожмите вниз, чтобы освободить пластиковую защёлку, удерживающую задний корпус на винте материнской платы.

Аккуратно вставьте лопатку между задним и передним корпусами в верхней части телефона, рядом с аудиоразъёмом.

Осторожно отожмите верхний край заднего корпуса от остальной части телефона.

Держите лопатку вставленной между задним и передним корпусами и продвигайте её вдоль правого края устройства в направлении к нижней части, поддёргивая по ходу движения.

Продолжайте отщёлкивать по нижнему краю устройства справа налево, освобождая его от передней панели.

Продолжайте отщёлкивать задний корпус от переднего вдоль левой стороны, двигаясь снизу вверх.

Поднимите задний корпус и выньте его из телефона.

На этом этапе крышки кнопок на боковой стороне телефона свободны и могут выпасть, если Вы перевернёте телефон вверх дном.

Осторожно поднимите сборку динамика/антенны и выньте её из телефона.

Если Вы собираете телефон обратно, вставьте любые кнопки питания, камеры или громкости, которые могли выпасть на этом этапе.

Используйте лопатку, чтобы отжать разъёмы антенного кабеля из их гнёзд на материнской плате и на плате динамика/антенны.

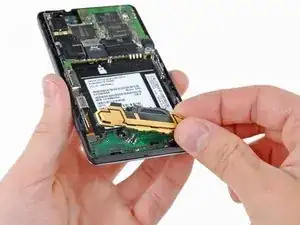

Снимите антенный кабель, вытянув его из металлических защёлок вдоль стороны переднего корпуса.

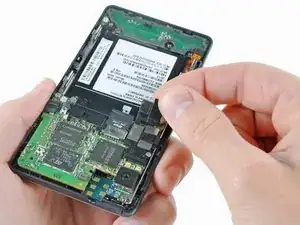

Отделите чёрный резиновый лист, покрывающий разъёмы кнопок боковой панели и ленты дисплея на материнской плате.

Отключите разъём кнопки питания/кнопок громкости от его гнезда на материнской плате, используя плоский конец лопатки.

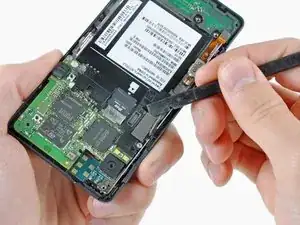

Отключите разъём ленты дисплея от его гнезда на материнской плате, используя плоский конец лопатки.

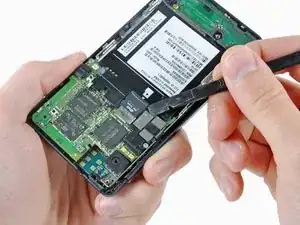

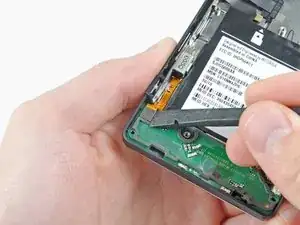

Используйте плоский конец лопатки, чтобы снять маленькую чёрную пластиковую деталь, приклеенную к контакту аккумулятора.

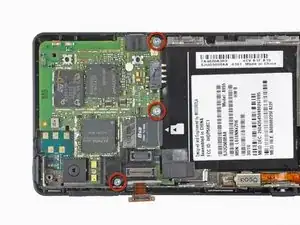

Удалите три винта T5 Torx длиной 3,8 мм, крепящие материнскую плату к переднему корпусу.

Не пытайтесь пока извлечь материнскую плату — она всё ещё прикреплена разъёмом клавиатурной ленты.

Осторожно поднимите материнскую плату из переднего корпуса и положите её рядом с Droid 2, учитывая, что разъём клавиатуры всё ещё подключён.

Отключите разъём клавиатуры, поддев его и подняв прямо вверх из гнезда на материнской плате.

Извлеките материнскую плату из Droid 2.

Отключите разъём кнопки камеры/вибратора, поддев его лопаткой и подняв прямо вверх из гнезда на плате динамика.

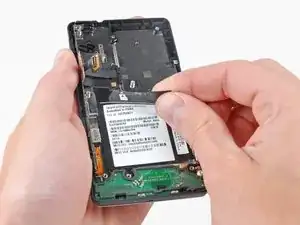

Снимите большую наклейку, приклеенную к внутренней стороне отсека аккумулятора.

Раздвиньте телефон.

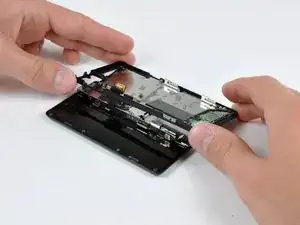

Поднимите край чёрного пластикового ободка со встроенной платой динамика со стороны, ближайшей к клавиатуре.

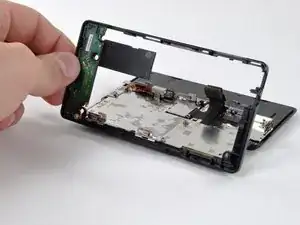

Продолжайте поднимать сторону ободка до почти вертикального положения и освободите её, покачивая, от задней части сборки ЖК-экрана.

Снимите экранирующую пластину EMI, отжав защёлки указанной частью лопатки.

Снимите пять винтов Torx T3 длиной 2.5 мм вдоль внешнего края панели слайдера.

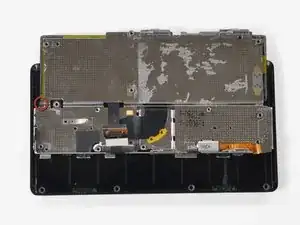

Сдвиньте телефон, пока не станет виден шестой винт, как показано.

Удалите обнаруженный винт Torx T3 длиной 2.5 мм.

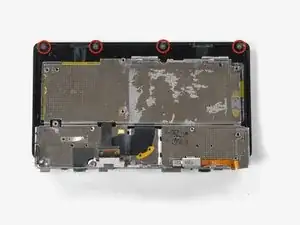

Продолжайте сдвигать телефон в том же направлении, пройдя его «закрытое» положение, пока не обнаружатся ещё четыре винта.

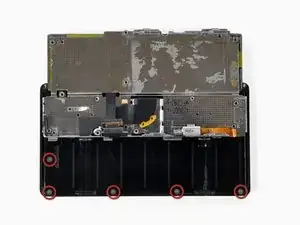

Снимите четыре винта Torx T3 длиной 2.5 мм вдоль внешнего края слайдера.

Верните телефон в обычное «закрытое» положение.

Отклейте шлейф дисплея от металлической подложки клавиатуры.

Шлейф пока нельзя полностью снять, так как он прикреплён к задней части ЖК-экрана.

На этом этапе будьте особенно осторожны, чтобы не порвать шлейф.

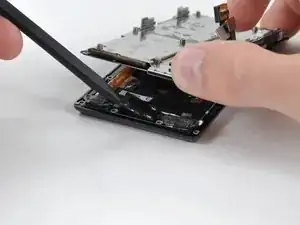

Вставьте лопатку между задней и передней частями корпуса сборки дисплея и отклейте два шлейфа от двух клеевых подушек на задней крышке сборки дисплея.

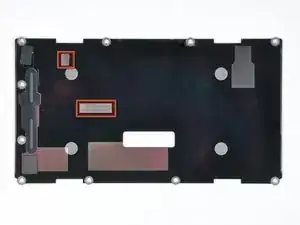

Показано расположение подушек на задней крышке. Верхний левый угол корпуса соответствует углу телефона, показанному на первой фотографии.

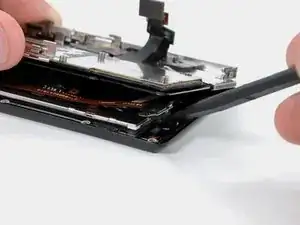

Используйте плоский конец лопатки, чтобы поднять плату с датчиком освещённости и коннектором шлейфа данных дисплея из корпуса экрана.

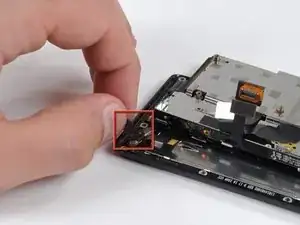

Используйте острый конец лопатки, чтобы поддеть динамик и вынуть его из корпуса экрана.

Снимите черную ленту, чтобы оголить разъём передней панели.

Отсоедините шлейф передней панели от ZIF-разъёма на плате, прикреплённой к шлейфу дисплея.

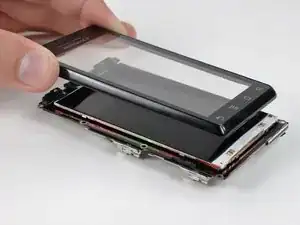

Переверните телефон и снимите переднюю панель.
